Набор калибров для малых отверстий. Состоит из 4 калибров с диапазонами: 3-5 мм, 5-7.5 мм, 7.5-10 мм, 10-13 мм.
Калибр выполнен в виде рифленой рукоятки с измерительной сферой, разрезанной вдоль оси с одной стороны и коническим толкателем, с другой стороны. Вращение толкателя обеспечивает плавное раздвижение или сдвижение измерительной головки для точной фиксации размера.
- Для измерения небольших отверстий, пазов и канавок.
- Хромированное покрытие.
- Альтернатива нутромеру при разовых замерах и наладке оснастки.
- Быстрая проверка диаметров без сложной настройки инструмента.
| Диапазон (мм) | Длина (мм) | a (мм) | b (мм) | Диаметр (мм) |
| 3-5 | 30 | 24 | 52 | 5 |
| 5-7.5 | 79 | 27 | 52 | 5 |
| 7.5-10 | 88 | 30 | 58 | 6 |
| 10-13 | 91 | 34 | 58 | 6 |

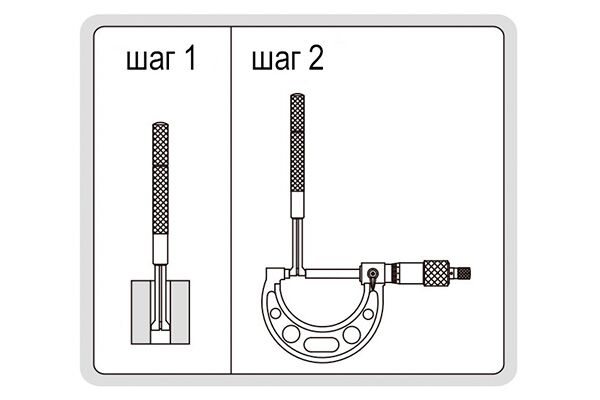

Как использовать:
Шаг 1: Вставьте маленький калибр в отверстие и медленно отрегулируйте его с помощью регулировочного винта, пока не почувствуете легкое давление.
Шаг 2: Снимите его и измерьте с помощью микрометра или штангенциркуля.
*Точность. Поскольку на изделии нет шкалы или показаний. Необходимо считывать результат с помощью внешнего микрометра.
Обратите внимание: перед использованием его следует протереть бензином или чистой тканью, чтобы удалить антикоррозийное масло и грязь.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
4208-1 Набор калибров для малых отверстий 3-13 мм, 4 шт
