Быстросменные резцедержатели

Статья как выбрать резцедержатель к станку, плюсы и минусы

Сортировка: по алфавиту

по цене по алфавиту

Выводить по:

12 24 48 96

Наборы

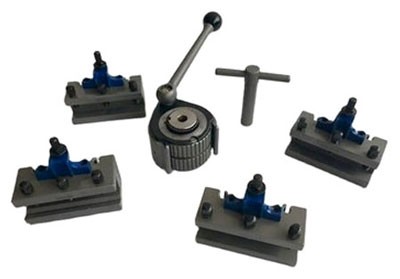

В комплекте: головка с ручкой тип A, Aa, B, C и E (Multifix) 1 шт., картриджи к ним: для четырехгранного сечения 4 шт., для круглого сечения державок 1 шт., 40 возможных позиций резца.

Для просмотра подробных технических характеристик, размеров перейдите в карточку товара (кликнув на название в таблице).

A-00

Код:

CNCM

55 мм

107 мм

Внутренний диаметр шайбы t1:

42 мм

Высота втулки S1:

45 мм

Высота, S:

55 мм

Макс. высота державки резца, h:

20 мм

Макс. ширина державки резца:

14 мм

Наибольшая мощность станка:

2.2 кВт

Наибольший диаметр обработки, мм:

150-300 мм

Отверстия под штифты Z:

7 мм

Регулировка картриджа по высоте, мм:

11 мм

Регулировка, hv:

11 мм

Установочное отверстие t, мм:

20 мм

Х (min-max):

24.5-39.5 мм

Ширина верхней каретки, макс.:

100 мм

Бренд:

CNCM

Страна производства:

Китай

Диапазон размаха станка:

150-300 мм

Тип резцедержки:

Наборы

Типоразмер:

Точность повторного позиционирования:

0.01 мм

Первая буква:

Вес:

4.500 кг

Габариты в упаковке (ДхШхВ):

22x19x11 см

1 724.73

В наличии

+ −

Aa-00

Код:

CNCM

34.5 мм

68 мм

Внутренний диаметр шайбы t1:

10 мм

Высота втулки S1:

30 мм

Высота, S:

39 мм

Макс. высота державки резца, h:

12 мм

Макс. ширина державки резца:

10 мм

Наибольшая мощность станка:

1 кВт

Наибольший диаметр обработки, мм:

120 - 220 мм

Отверстия под штифты Z:

нет мм

Регулировка картриджа по высоте, мм:

8 мм

Регулировка, hv:

8 мм

Установочное отверстие t, мм:

13 мм

Х (min-max):

18-26 мм

Ширина верхней каретки, макс.:

80 мм

Бренд:

CNCM

Страна производства:

Китай

Диапазон размаха станка:

120-220 мм

Тип резцедержки:

Наборы

Типоразмер:

Точность повторного позиционирования:

0.01 мм

Первая буква:

Вес:

1.200 кг

Габариты в упаковке (ДхШхВ):

16x15x7 см

1 436.24

В наличии

+ −

В-00

Код:

CNCM

73.5 мм

120 мм

Внутренний диаметр шайбы t1:

16 мм

Высота втулки S1:

65 мм

Высота, S:

84 мм

Макс. высота державки резца, h:

25 мм

Макс. ширина державки резца:

20 мм

Наибольшая мощность станка:

6.6 кВт

Наибольший диаметр обработки, мм:

300-500 мм

Отверстия под штифты Z:

8 мм

Регулировка картриджа по высоте, мм:

20/11 мм

Регулировка, hv:

20/11 мм

Установочное отверстие t, мм:

32 мм

Х (min-max):

37-56.5 мм

Ширина верхней каретки, макс.:

150 мм

Бренд:

CNCM

Страна производства:

Китай

Диапазон размаха станка:

300-500 мм

Тип резцедержки:

Наборы

Типоразмер:

Точность повторного позиционирования:

0.01 мм

Первая буква:

Вес:

12.100 кг

Габариты в упаковке (ДхШхВ):

29x27x15 см

2 560.99

В наличии

+ −

Е-00

Код:

CNCM

66 мм

100 мм

Внутренний диаметр шайбы t1:

10 мм

Высота втулки S1:

57 мм

Высота, S:

68 мм

Макс. высота державки резца, h:

20 мм

Макс. ширина державки резца:

15 мм

Наибольшая мощность станка:

4.4 кВт

Наибольший диаметр обработки, мм:

200-400 мм

Отверстия под штифты Z:

6 мм

Регулировка картриджа по высоте, мм:

17/15 мм

Регулировка, hv:

17/15 мм

Установочное отверстие t, мм:

20 мм

Х (min-max):

24.5-43 мм

Ширина верхней каретки, макс.:

120 мм

Бренд:

CNCM

Страна производства:

Китай

Диапазон размаха станка:

200-400 мм

Тип резцедержки:

Наборы

Типоразмер:

Точность повторного позиционирования:

0.01 мм

Первая буква:

Вес:

8.400 кг

Габариты в упаковке (ДхШхВ):

29x27x14 см

2 226.50

В наличии

+ −

С-00

Код:

CNCM

92.5 мм

192 мм

Внутренний диаметр шайбы t1:

88 мм

Высота втулки S1:

95 мм

Высота, S:

110 мм

Макс. высота державки резца, h:

32 мм

Макс. ширина державки резца:

20/30 мм

Наибольшая мощность станка:

13 кВт

Наибольший диаметр обработки, мм:

400 - 700 мм

Отверстия под штифты Z:

10 мм

Регулировка картриджа по высоте, мм:

40/35/30 мм

Регулировка, hv:

40/30/35 мм

Установочное отверстие t, мм:

40 мм

Х (min-max):

47-91 мм

Ширина верхней каретки, макс.:

180 мм

Бренд:

CNCM

Страна производства:

Китай

Диапазон размаха станка:

400-700 мм

Тип резцедержки:

Наборы

Типоразмер:

Точность повторного позиционирования:

0.01 мм

Первая буква:

Вес:

24.600 кг

Габариты в упаковке (ДхШхВ):

33x26x22 см

4 286.54

В наличии

+ −

Наименование	Бренд	Цена без НДС	Кол-во
A-00 Код: 22483	CNCM	1 724.73	+ − В наличии
Aa-00 Код: 22482	CNCM	1 436.24	+ − В наличии
В-00 Код: 22486	CNCM	2 560.99	+ − В наличии
Е-00 Код: 22485	CNCM	2 226.50	+ − В наличии
С-00 Код: 22487	CNCM	4 286.54	+ − В наличии

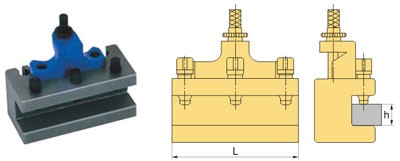

Держатели D

Сменный картридж под установку державок прямоугольного сечения.

AaD12X50

Код:

CNCM

212.25

В наличии

+ −

AD16X75

Код:

CNCM

232.67

В наличии

+ −

AD16X90

Код:

CNCM

237.40

В наличии

+ −

AD20X75

Код:

CNCM

235.81

В наличии

+ −

AD20X90

Код:

CNCM

242.13

В наличии

+ −

Хит продаж

BD25X120

Код:

CNCM

364.77

В наличии

+ −

BD25X140

Код:

CNCM

433.91

В наличии

+ −

BD32X120

Код:

CNCM

386.74

В наличии

+ −

BD32X140

Код:

CNCM

476.40

В наличии

+ −

CD32X150

Код:

CNCM

567.56

В наличии

+ −

CD32X170

Код:

CNCM

646.16

Временно нет на складе

+ −

CD40X150

Код:

CNCM

619.46

В наличии

+ −

CD40X170

Код:

CNCM

702.79

В наличии

+ −

ED20X100

Код:

CNCM

312.87

В наличии

+ −

ED25X100

Код:

CNCM

360.04

В наличии

+ −

Наименование	Бренд	h (мм)	Длина, L (мм)	Цена без НДС	Кол-во
AaD12X50 Код: 22488	CNCM	12	50	212.25	+ − В наличии
AD16X75 Код: 22489	CNCM	16	75	232.67	+ − В наличии
AD16X90 Код: 22490	CNCM	16	90	237.40	+ − В наличии
AD20X75 Код: 22491	CNCM	20	75	235.81	+ − В наличии
AD20X90 Код: 22492	CNCM	20	90	242.13	+ − В наличии
Хит продаж BD25X120 Код: 22495	CNCM	25	120	364.77	+ − В наличии
BD25X140 Код: 22496	CNCM	25	140	433.91	+ − В наличии
BD32X120 Код: 22497	CNCM	32	120	386.74	+ − В наличии
BD32X140 Код: 22498	CNCM	32	140	476.40	+ − В наличии
CD32X150 Код: 22499	CNCM	32	150	567.56	+ − В наличии
CD32X170 Код: 22500	CNCM	32	170	646.16	+ − Временно нет на складе
CD40X150 Код: 22501	CNCM	40	150	619.46	+ − В наличии
CD40X170 Код: 22502	CNCM	40	170	702.79	+ − В наличии
ED20X100 Код: 22493	CNCM	20	100	312.87	+ − В наличии
ED25X100 Код: 22494	CNCM	25	100	360.04	+ − В наличии

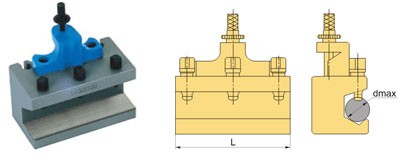

Держатели H

Сменный картридж под установку державок круглого сечения (расточные, резьбовые).

AaH12X50

Код:

CNCM

226.40

В наличии

+ −

AH20X90

Код:

CNCM

462.21

В наличии

+ −

BH32X130

Код:

CNCM

415.08

В наличии

+ −

Наименование	Бренд	d (мм)	Длина, L (мм)	Цена без НДС	Кол-во
AaH12X50 Код: 22503	CNCM	12	50	226.40	+ − В наличии
AH20X90 Код: 22504	CNCM	20	90	462.21	+ − В наличии
BH32X130 Код: 22505	CNCM	32	130	415.08	+ − В наличии

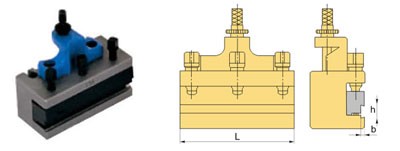

Держатели T отрезных пластин

Сменный картридж под установку отрезной пластины.

AT-K3X10X75

Код:

CNCM

479.54

В наличии

+ −

Наименование	Бренд	h (мм)	Длина, L (мм)	Цена без НДС	Кол-во
AT-K3X10X75 Код: 22509	CNCM	10	75	479.54	+ − В наличии
