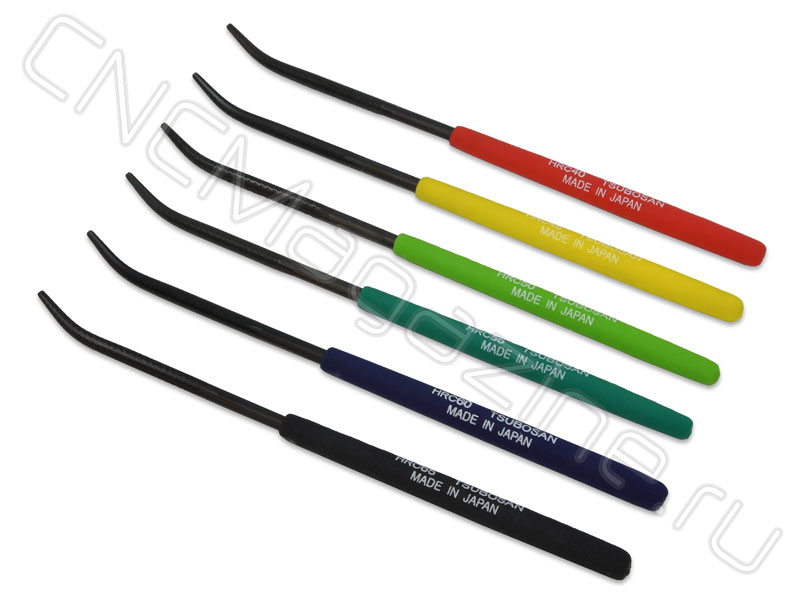

Царапающие твердомеры (тарированные напильники) позволяют сделать замеры плоской поверхности, изогнутой и поверхности внутреннего диаметра металлических деталей. Например, таких как: матрица, пуансон, валы, шестерни и т.д. 6 шт. в наборе, для проверки твердости металлов до 65 HRC (Шкала C по Роквеллу). Надфили: красный (до 40 HRC), желтый (до 45), светло-зеленый (до 50), зеленый (до 55), синий (до 60) и черный (до 65 HRC). Бренд TSUBOSAN (Япония). Футляр в комплекте.

Тарированные напильники позволяют сделать замеры твердости различных сталей, в том числе закаленных, и сплавов. Относятся к методу неразрушающего контроля. Представляют собой надфили с особым профилем зуба и различной закалкой.
Сцепляемость зубьев надфиля определяют по наличию царапины на измеряемой поверхности без смятия вершин зубьев.
Это наиболее простой, быстрый и дешевый способ определения твердости стальных заготовок, деталей и инструмента.

Тарированными надфилями работают по следующим изделиям:

• Труднодоступные места, внутри труб, цилиндрических деталей (в т.ч. недоступных для динамических, ультразвуковых стационарных и портативных твердомеров).
• Края (углы) деталей, кромки и зубья шестерен, пил и т.д.
• Режущие инструменты (фрезы, развертки, ленточные пилы).
• Кузнечные изделия.
• Любые металлические изделия, где нет возможности зачистить поверхность до нужной минимальной шероховатости, чтобы использовать прибор твердомер.

Как использовать надфили проверки твердости TSUBOSAN:

• Проводите движение напильником вперед, от себя, начиная царапать с самого твердого (рукоятка черного цвета).
• Если твердомер начинает проскальзывать, значит твердость измеряемого образца выше твердости надфиля.
• Расчетное значение твердости по Роквеллу (или Виккерсу) лежит в обозначенных диапазонах (см. таблицу ниже).
• Пример из практики: Чтобы оценить качество стали с твердостью HRC58, нужно взять инструмент с твердостью минимум на 5 единиц больше. Из этого набора подходит надфиль с маркировкой HRC65 (с черной ручкой).

Инструкция к набору TSUBOSAN MA00600:

• Если твердость изделия не известна, начните замер с самого твердого черного надфиля (65 HRC). Проведите им по контролируемой поверхности, если осталась царапина – твердость ниже 65 HRC.
• Далее возьмите голубой надфиль (60 HRC), если он не оставил царапину, значит твердость поверхности находится в диапазоне 60-65 HRC.
• Если голубой напильник оставил царапину – возьмите инструмент с темно-зеленой ручкой (HRC55), затем светло-зеленый, (50 HRC) и так до тех пор, пока напильник не будет скользить по поверхности, не оставляя царапин. Другими словами – пока твердость замеряемого образца будет выше твердости напильника.
• Качественная (приближенная) твердость объекта находится между «показаниями» царапающего и проскальзывающего твердомера.

В таблице ниже представлена техническая информация по использованию тарированных напильников (ед. измерения по Роквеллу и Виккерсу).

Видеообзор и инструкция на набор надфилей проверки твердости:

Обратите внимание! В процессе эксплуатации острота зубьев тарированного напильника должна периодически проверяться. Не рекомендуется восстанавливать затупленные тарированные надфили химическим способом аналогично обычным напильникам.

Тарирование напильников произведено по эталонным плитам, твердость которых определена твердомером-компаратором

Технические характеристики:
