Призмы для поверки и разметки. Диапазон валов для проверки в призме 7-80 мм.
Поверочные призмы для фиксации цилиндрических и круглых деталей при измерительных и разметочных работах.

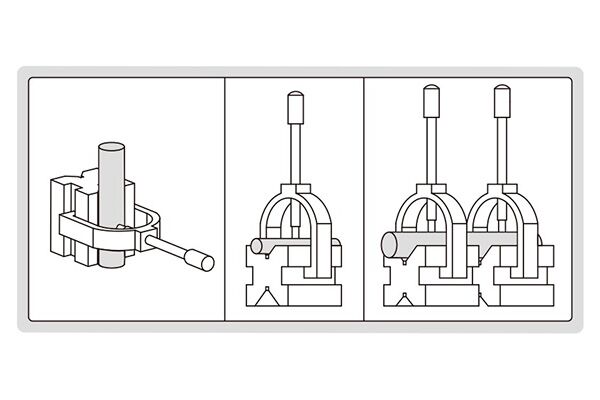

- Удержание цилиндрических заготовок для осмотра и мех. обработки.
- Закаленные поверхности до HRC60±2.
- V-образная канавка сверху для больших валов.
- V-образная канавка снизу для маленьких валов (кроме 6896-10).
- Параллельность обеих V-образных канавок сверху и снизу: 5 μm.
- Прямоугольность обеих V-образных канавок спереди и сзади: 5 μm.
- Разница в высоте сопряженной пары: 5 μm.
- Струбцины имеют латунный наконечник для предотвращения повреждения измеряемой заготовки. Однако не нужно прилагать чрезмерное усилие при зажиме детали в призме.
- Поверочная призма в комплекте со струбциной − удобное и функциональное приспособление для точного контроля изделий.
В набор входят: 2 призмы, 2 струбцины.
Технические характеристики:
Бренд:
d:
7-80 мм
LxWxH:
Материал:
- Закаленная сталь
Серия призм:
Тип призм:
П4
Вес:
9.914 кг
Габариты в упаковке (ДхШхВ):
26x25x15 см
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
Товар доставляется в обрешетке
28595
6896-13 Набор поверочных призм 100x80x80 мм, 2 шт, П4
