Шаблоны для определения номинального размера шага 1-12 ниток. Трапецеидальная ACME 29°.

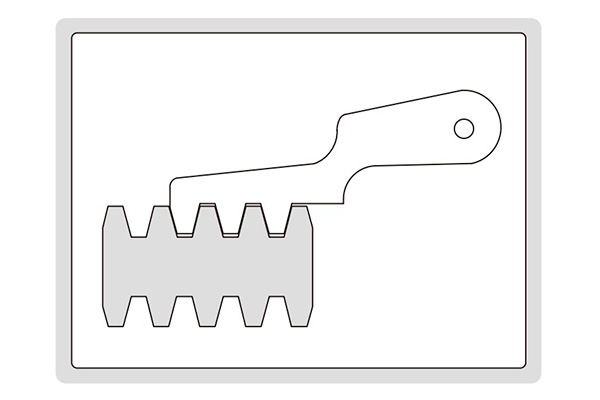

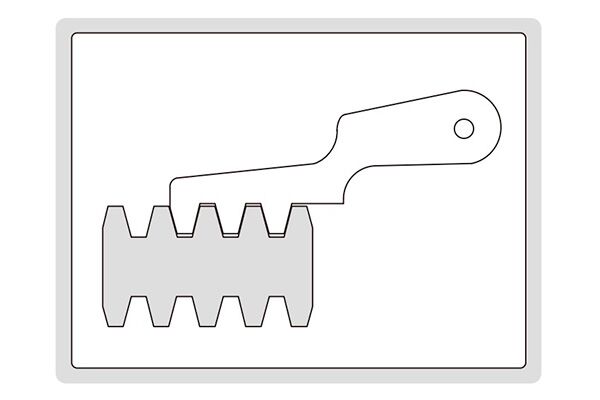

Резьбовые шаблоны для внутренних и внешних измерений, тонкие зубчатые пластины. Проверка резьбы осуществляется путем накладывания на нее соответствующей пластины до тех пор, пока шаблон не будет плотно примыкать к резьбе.
Количество лепестков: всего – 16 шт. По 8 с каждой стороны.
Шаги резьбы TPI : 1, 1-1/3, 1-1/2, 1-3/4, 2, 2-1/2, 3, 3-1/2, 4, 5, 6, 7, 8, 9, 10, 12.
Погрешность: ±0.07мм.
С помощью резьбовых шаблонов можно вычислить шаг и размер трапецеидальной резьбы.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

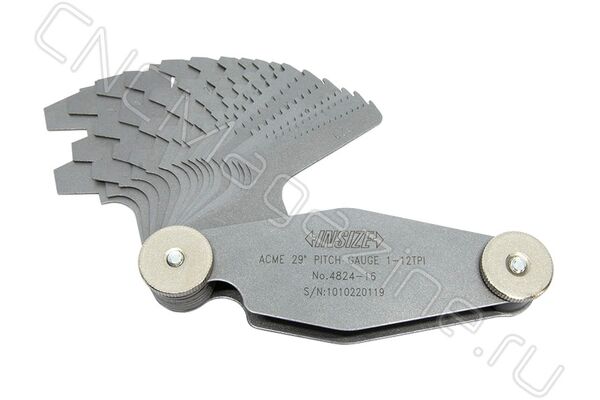

4824-16 Резьбомер трапецеидальный 29°, 1-12TPI, 16 шт
