Для зажима круглого прутка Ø 9.5 мм. D цанги 36 мм, d1 30 мм, L 70 мм. Люнетная цанга для автомата продольного точения.
Стальная цанга для шпиндельных бабок, легированная. Подающая (зажимная) цанга используется в АПТ (станках швейцарского типа, swiss), для закрепления заготовок круглого сечения.
Технические характеристики:
Бренд:
Серия:
D:
36 мм
L:
70 мм
d1:
30
G:
Форма зажима в цангах для автоматов продольного точения — это профиль отверстия, который может быть выполнен в круглой, шестиугольной, квадратной или специальной форме. Например, в зажимных цангах главного шпинделя и противошпинделя профиль отверстия служит для закрепления заготовок, передачи крутящего момента и подачи заготовки в зону резания
Форма зажима:
Круг
Диаметр зажимаемого прутка
Размер прутка:
9.5 мм
Погрешность:
0/-0.02 мм
a:
32 °
Вес:
0.260 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
42155

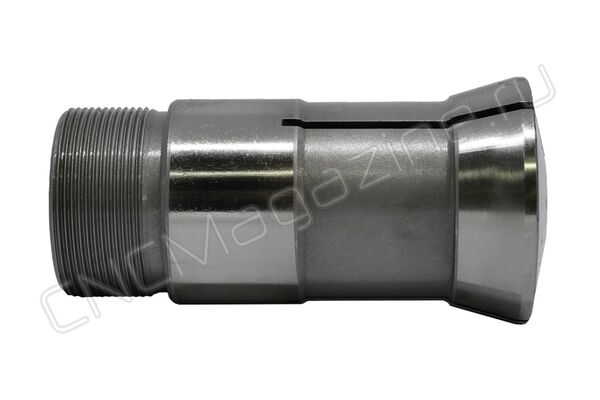

HANBS HB20 CGR-9.5 цанга люнета, под круг
