Резьбонарезной пневматический манипулятор PNEU-M12R для метчиков. Рабочий радиус 860 мм, скорость вращения 400 об/мин. Патрон GT12. Функция подъема рабочей головки: есть. Атмосферное давление: 0.6-0.8 МПа. Расход воздуха: 0.11 м3/мин. Вес 20 кг.

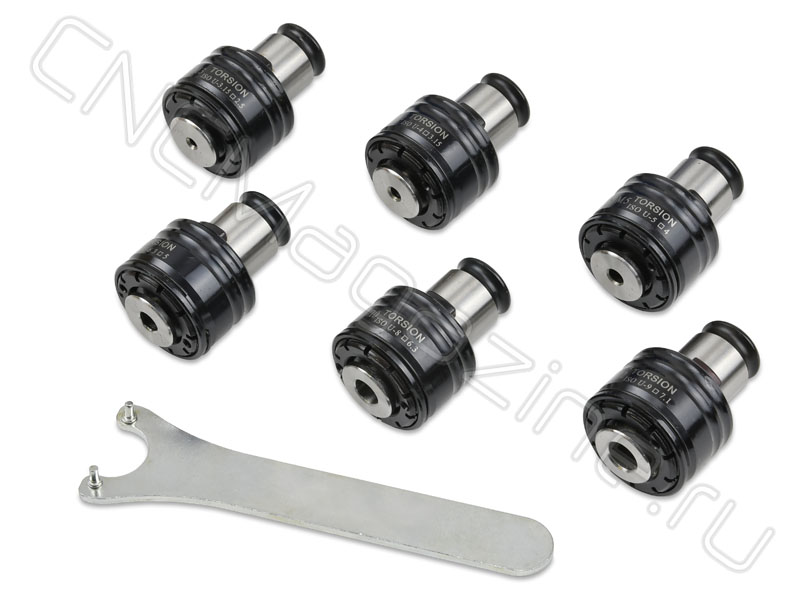

Диапазон нарезаемой резьбы М3-М12. Комплект цанг ISO GT12: M3 3.15x2.5; M4 4x3.15; M5 5x4; M6-8 6.3x5; M10 8x6.3; M12 9x7.1.

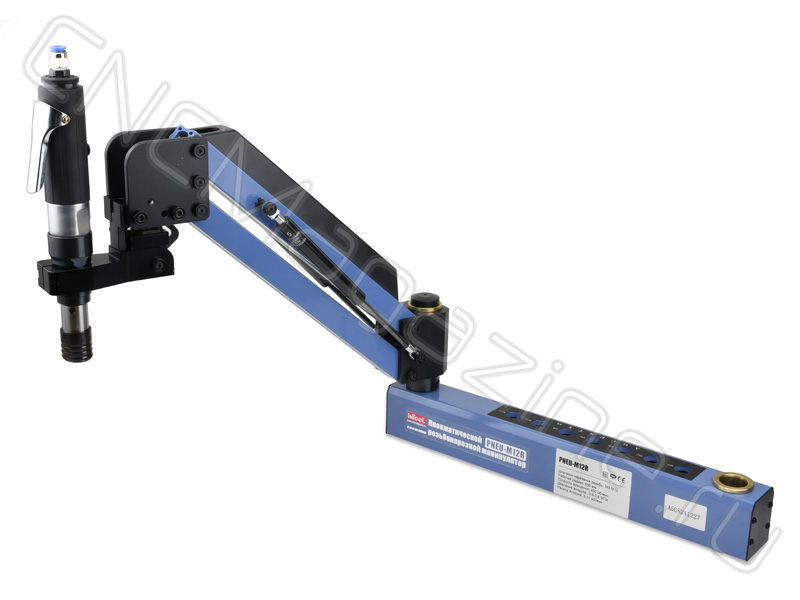

Манипулятор PNEU-M12R - компактный и легкий в управлении, с универсальной головкой, довольно точно ориентирует инструмент к поверхности детали (или к оси отверстия). Станок может быть установлен на любое рабочее место (на стол, верстак, и т.д.).
Особенности резьбонарезного манипулятора PNEU-M12R (М3–12):
- Прибор для быстрого, качественного и удобного нарезания резьбы от М3 до М12.
- Резьбонарезная головка с меняющимся углом наклона позволяет нарезать как правую, так и левую резьбу не только в вертикальной или горизонтальной плоскостях, но и под любым необходимым углом.
- Может нарезать резьбу в больших заготовках.
- Подходит для обработки как сквозных, так и глухих отверстий в заготовках.
- Ручной режим работы позволяет быстро, точно и эффективно нарезать резьбу в любой заготовке.
- Защита от поломки метчика может быть достигнута путем регулировки давления воздуха и крутящего момента патрона.
Основные преимущества резьбонарезных манипуляторов PNEU-M12R:
- Сокращение станко-часа технологического оборудования, за счет перевода нарезания резьб со станков на резьбонарезные манипуляторы.
- Существенное сокращение поломок метчиков, возможность работы под определенным углом.
- Нарезание резьбы в широком диапазоне на одной модели манипулятора.
- Высокое качество нарезания резьб.

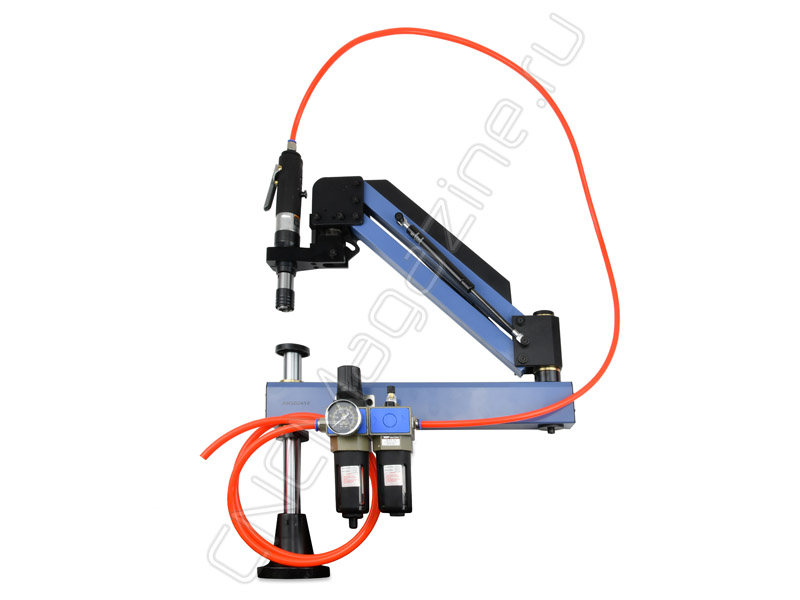

Базовая комплектация резьбонарезного манипулятора:

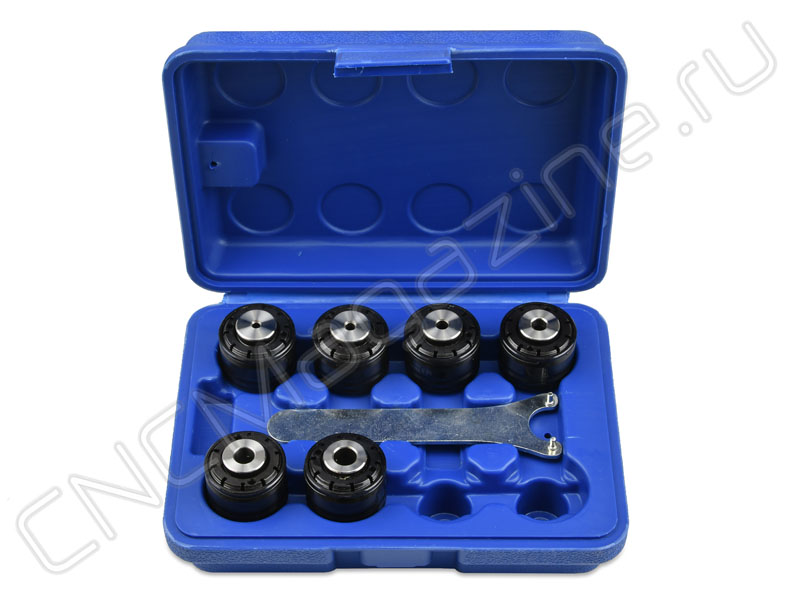

- Набор цанг.

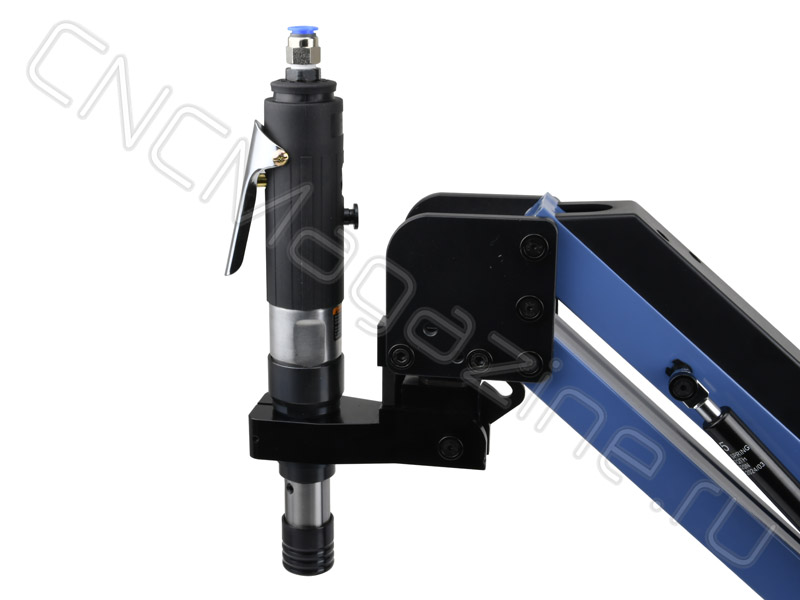

- Пневмодвигатель.
- Система подготовки воздуха.

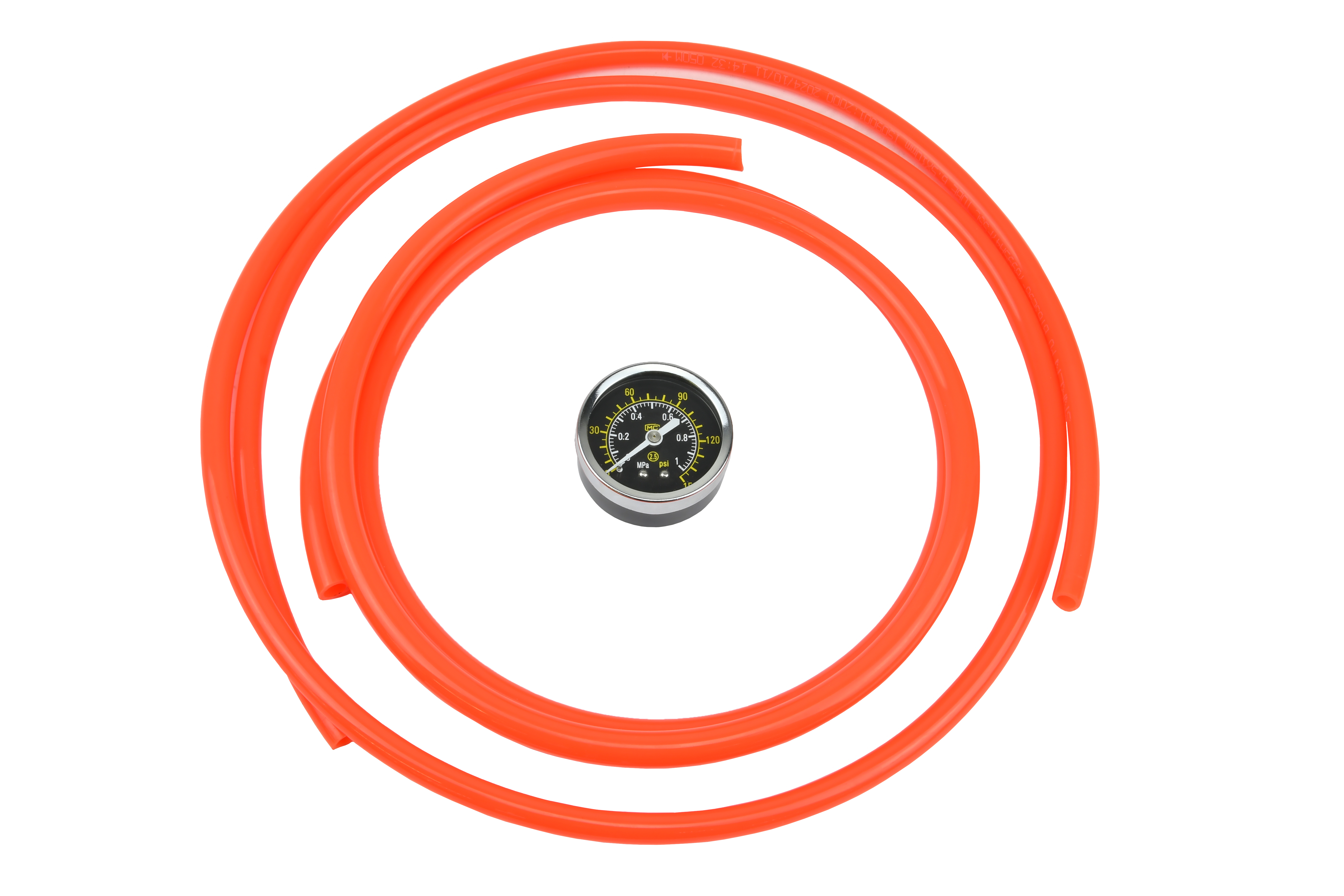

- Шланг для подачи воздуха.
- Стойка.
- Крепежный комплект.
Инструкция по установке прибора:
|
►Первый шаг: установите опору основания. Совместите опору основания с отверстиями для винтов на верстаке и установите четыре винта M10. Если на верстаке нет подходящих отверстий, вам необходимо самостоятельно сделать четыре монтажных отверстия на рабочем столе. Размеры отверстий показаны выше. «Схема монтажных отверстий». ►Второй шаг: Закрепите крепление основания и установочные гайки в нужном положении. ►Третий шаг: Наденьте крепление блока управления на стержень базового крепления. ►Четвертый шаг: Затяните фиксатор штока. ►Пятый шаг: Установите пневмодвигатель. ►Шестой шаг: Установите фильтры. |
Технические характеристики:
- Ручной
- Левая
- Правая
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
