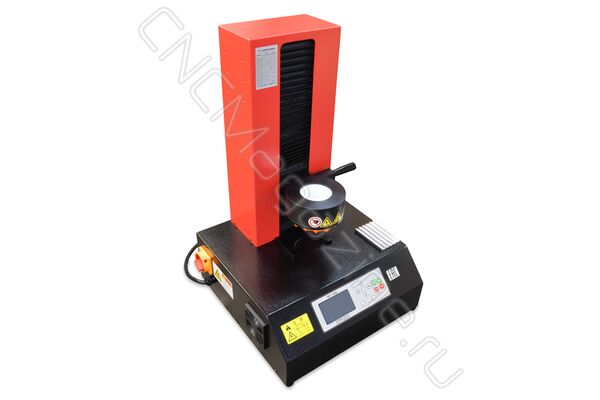

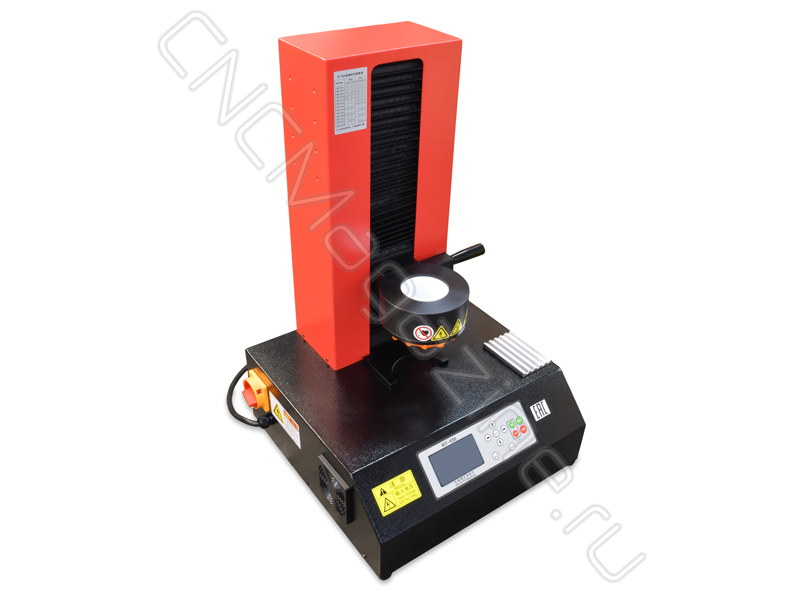

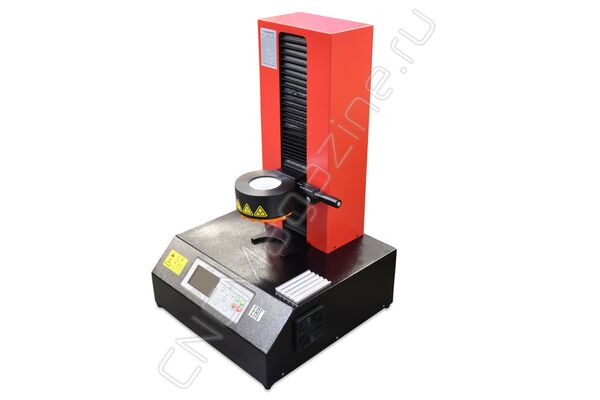

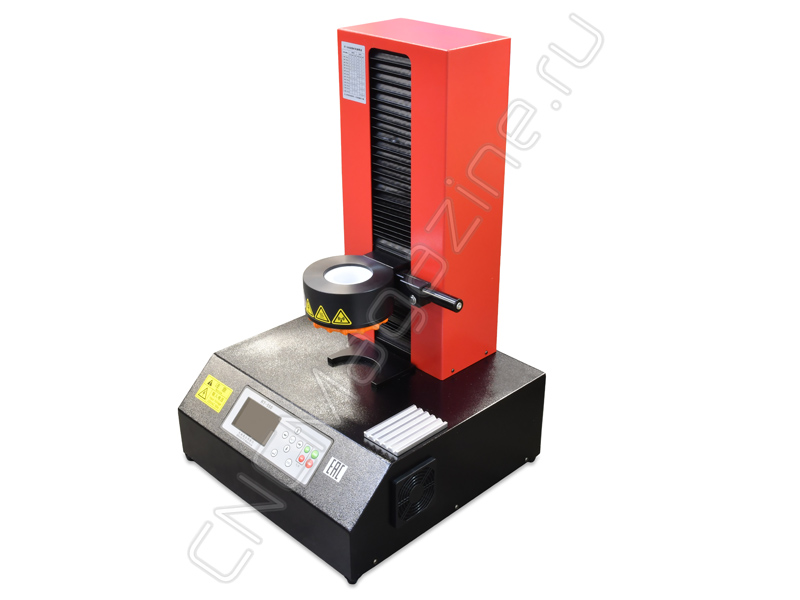

Термоусадочная машина для закрепления режущего инструмента ST-550, предназначена для нагревания посадочного места под металлорежущий инструмент с цилиндрическим хвостовиком (фрезы, сверла, развертки) в термозажимном конусе шпинделей.

Диапазон диаметров инструмента: φ3 ~ φ32 (наружный диаметр хвостовика инструмента <50 мм).

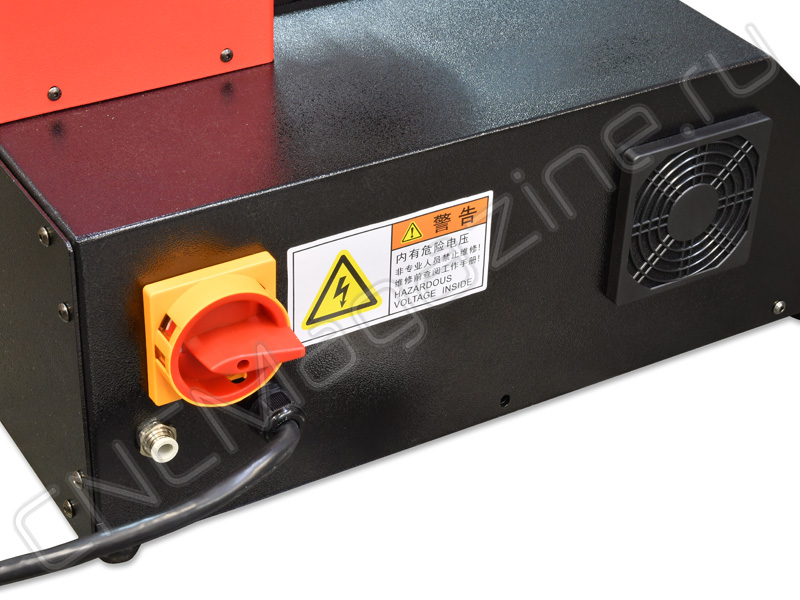

Напряжение: однофазное 220 В (195 В ~ 240 В) при напряжении ниже 190 В машина автоматически защищается от перегрева.

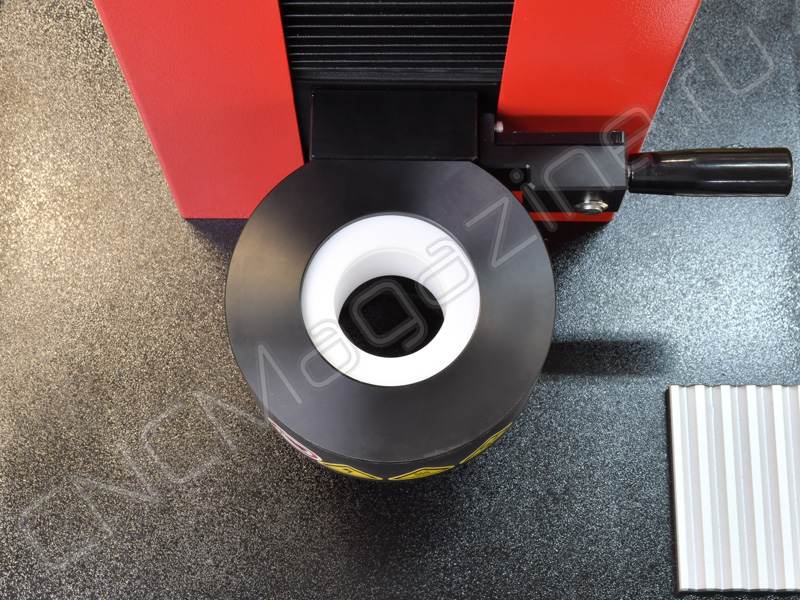

Устройство индукционной усадки инструмента, без высокочастотного генератора, не содержит радиоэлектронных средств и высокочастотных устройств радиочастотного излучения, нагрев осуществляется с помощью индукционной катушки. Принцип работы нагревателя основан на том, что сердечник нагревателя представляет собой индукционную катушку с большим количеством витков, по ней протекает малый ток, генерируя тепло.

Принцип работы термозажимной установки основан на тепловом расширении и охлаждении:

• Сначала зажимная часть термооправки нагревается за короткий промежуток времени.
• Затем инструмент устанавливают в предварительно разогретый хвостовик, и охлаждают при помощи подачи воздуха. Зажимное отверстие сужается, и инструмент надежно фиксируется.
• Высокая точность биения и надежность зажима обеспечиваются отсутствием механических зажимных узлов между инструментом и хвостовиком.

Эксплуатация

Нагреватель не нагревается после того, как стержень был нагрет до нужной температуры.

В термозажимной установке сжатый воздух подается от внутреннего края нагревателя с круглым выпускным отверстием снизу-вверх для быстрого охлаждения!

Нет необходимости подключать подачу сжатого воздуха. На ST-550 есть кнопка воздушного охлаждения.

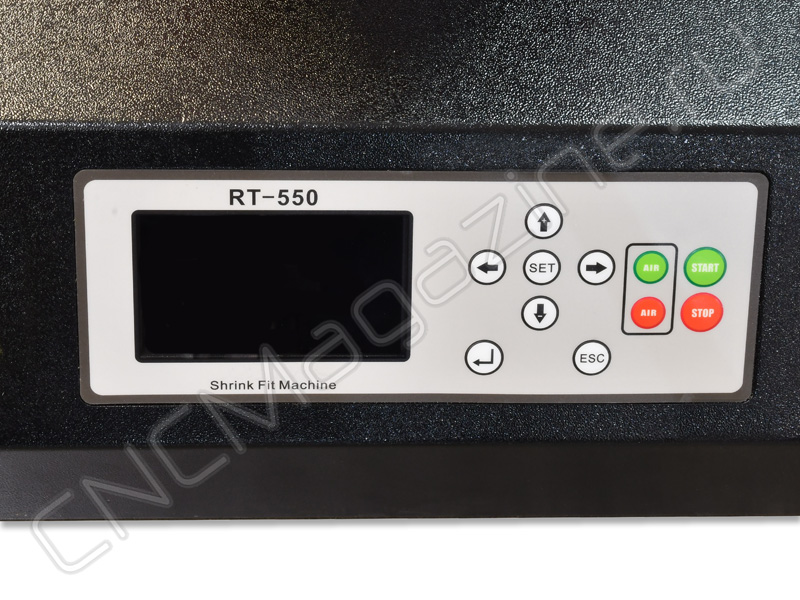

Запуск - зеленная кнопка, Стоп - красная.

Смена языка на английский или китайский производится после включения установки.

Допуск на диапазон зажима

Рекомендуется для зажима инструментов с цилиндрическими хвостовиками в термически расширяемых патронах.

• Допуск h5 для хвостовиков диаметром <6 мм
• Допуск h6 для хвостовиков диаметром  >6 мм

Материал режущего инструмента должен быть твердосплавным, так как другие материалы имеют низкую твердость и коэффициент расширения инструмента и термозажмной оправки очень близки, что приведет к неправильному извлечению инструмента из патрона и повлияет на его нормальное использование.

Справочная таблица времени нагрева фрезерного патрона в зависимости от материала и толщины стенки и диаметра посадочного отверстия:

В комплект поставки прибора входят запчасти и принадлежности:

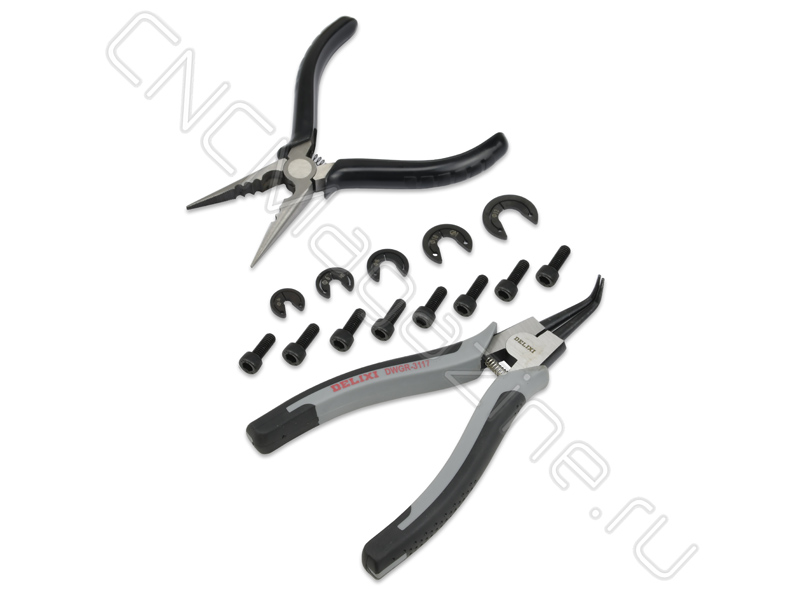

1. Плоскогубцы 1 шт.
2. Круглогубцы 1 шт.
3. Розетка (переходник).
4. Заглушка 5 шт.
5. Стопорные кольца диаметром D40 1шт., и D30 1 шт.
6. Термоусадочная подставка 1 шт.
7. Высокая подставка 1 шт.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
