Центроискатель используется для определения эксцентричности валов, многогранников и угловых отклонений плоскостей относительно оси шпинделя на сверлильных, фрезерных и расточных станках. Точность измерения, макс: 0,05 мм. Работает с круглыми (до 200 мм), шестигранными (до 80 мм) и квадратными (до 60 мм) деталями.

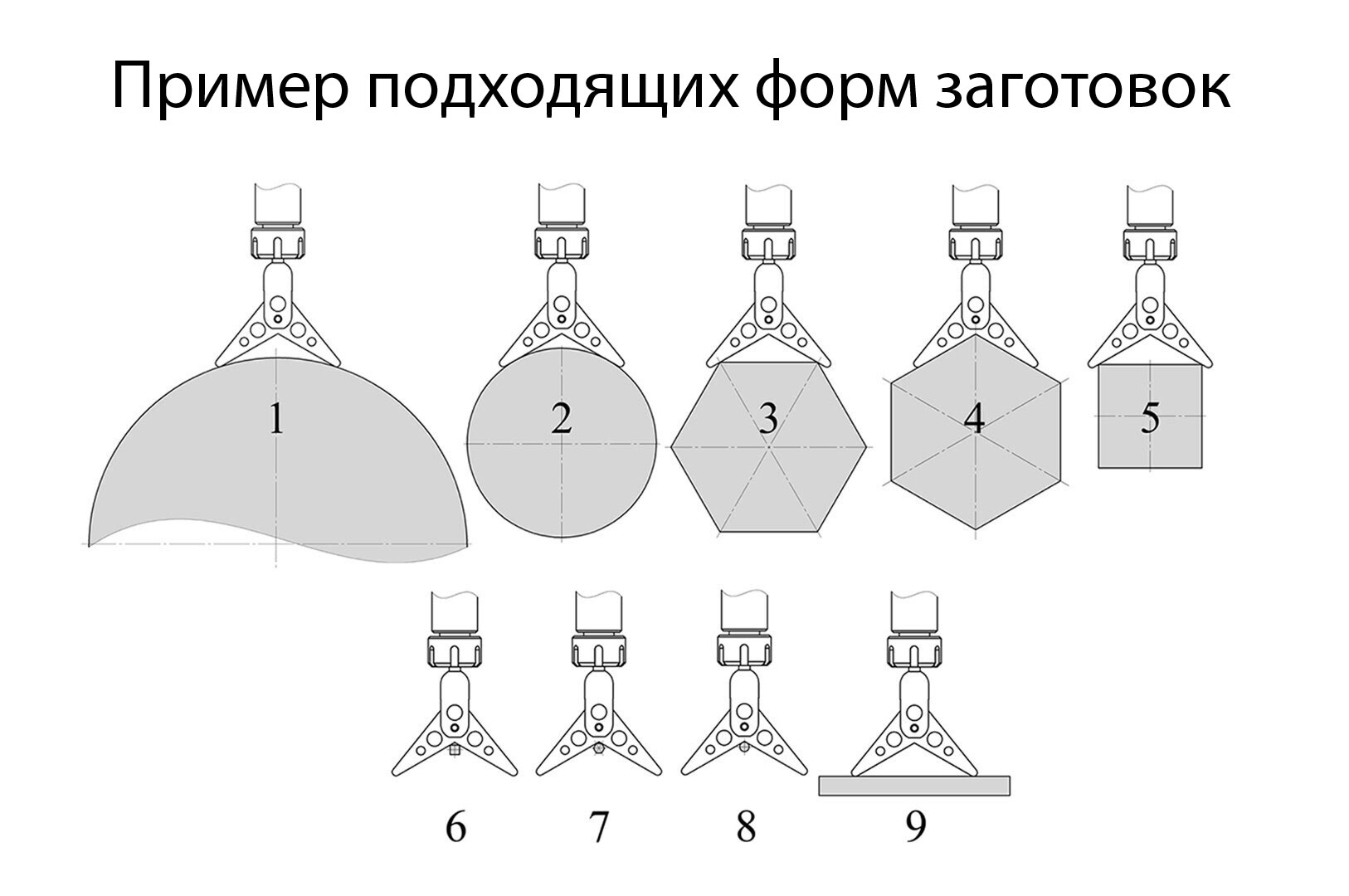

Центроискатель предназначен для:

• 1, 2, 8 — Определения эксцентричности круглых, овальных и сферических заготовок;
• 3, 4, 7 — Центровки шестигранных, многогранных и треугольных деталей;
• 5, 6 — Позиционирования квадратных и прямоугольных заготовок;
• 9 — Выставления плоскостей перпендикулярно оси шпинделя (включая оснастку: наклонные столы, синусные плиты, поворотные призмы).

Особенности:

• С помощью «Атомной ракеты» возможно выставление плоскостей строго перпендикулярно оси шпинделя, включая оснастку (наклонные столы, синусные плиты, поворотные призмы);
• Легкий корпус из авиационного алюминия Д16Т с коррозионностойким покрытием;
• Рабочие элементы из нержавеющей и закаленной стали обеспечивают плавный ход и долговечность;
• Совместимость с большинством сверлильных и цанговых патронов, включая компактные модели типа ER-11;
• Применение на станках любого класса — от настольных устройств до промышленного оборудования;
• Уникальный дизайн в стиле ретрофутуризма вселенной Fallout.
• Сокращает время наладки станка, повышает точность обработки и снижает процент брака за счет правильного базирования заготовки перед началом операции.

Инструмент незаменим в машиностроении, приборостроении, ремонтных мастерских и на крупных производственных предприятиях.

Как работать с центроискателем для станка:

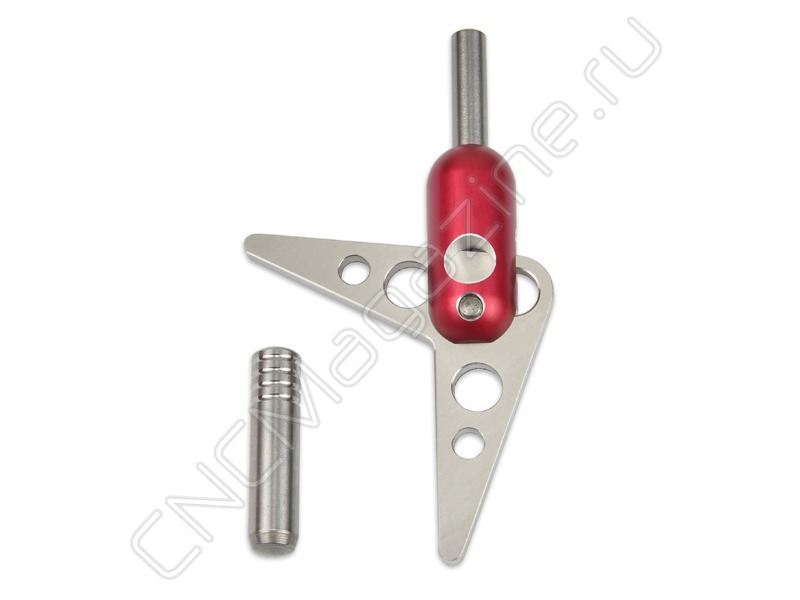

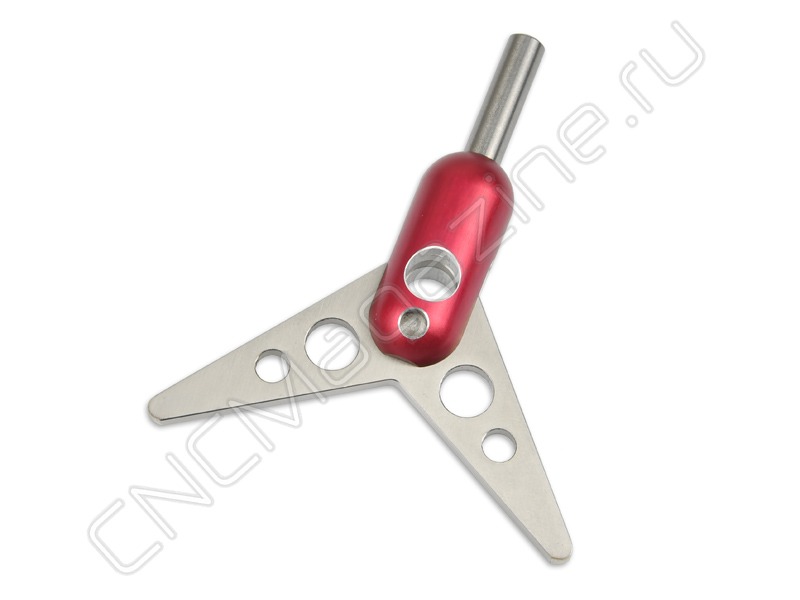

1. Установите центроискатель в патрон шпинделя станка;
2. Подведите заготовку к «крыльям» инструмента;
3. Перемещайте заготовку, пока отверстия в корпусе и крыльях не совпадут;
4. Проверьте калибром: если он свободно проходит через оба отверстия, центр найден;
5. Приступайте к обработке.

Технические характеристики:

• Габаритные размеры (Д×Ш×В): 75×65×15 мм.
• Диаметр базирующего штифта: 6±0.01 мм.
• Диаметр калибра: 8±0.01 мм.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
