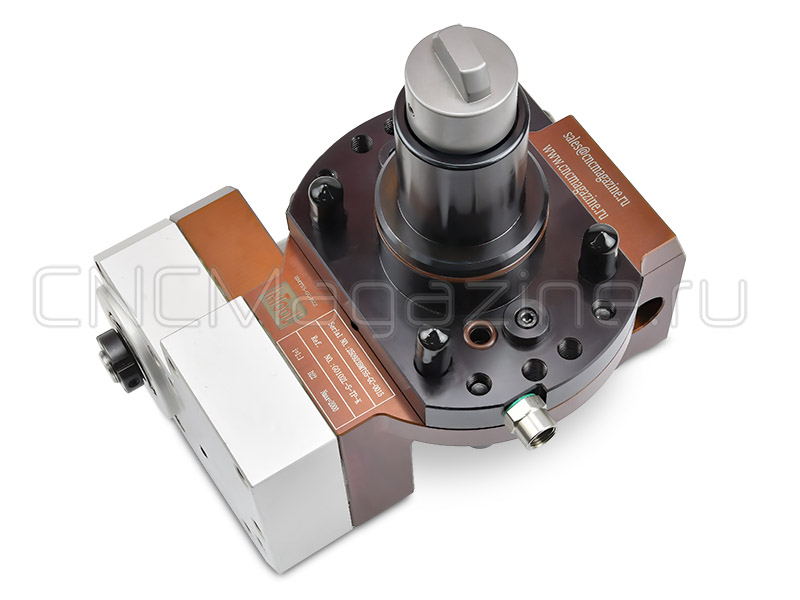

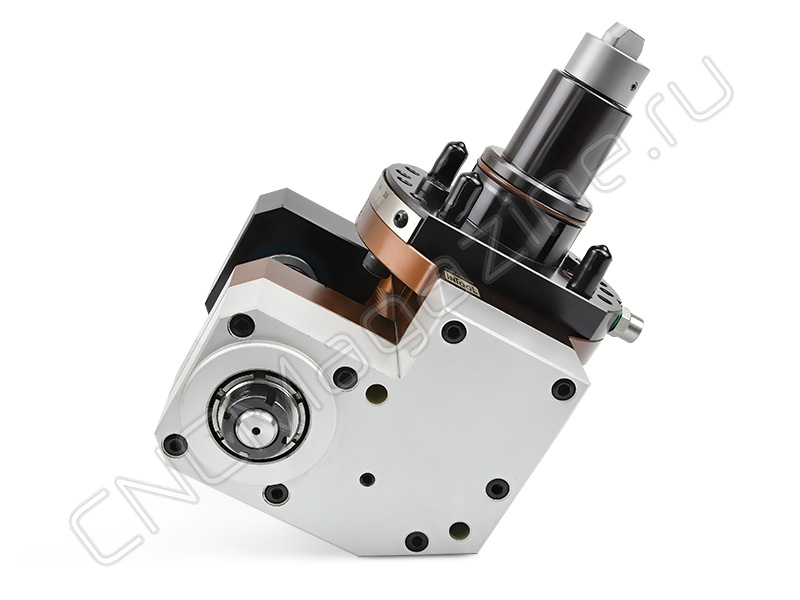

BMT55-GC зубофрезерный приводной блок
Оправка используется для силового зубонарезания на токарных станках с ЧПУ с приводом от револьверной головки. Для червячных и модульных зуборезных фрез MAXØ70x70. Диаметр вала 22 мм. Внешнее охлаждение.
Внимание! При установке модульной зуборезной фрезы на блок необходимо предварительго полностью вынуть вал.
Кольца дистанционные для фрез меньшего размера - приобретать самостоятельно.
Приводной зубофрезерный блок BMT, для наружной и внутренней токарной обработки.
Специализированный приводной блок позволяет выполнять зубофрезерные операции на токарном станке сразу после токарных операций, не снимая и не перенося деталь на другой станок, что значительно сокращает время и повышает точность изготовления детали.
Сменная оправка позволяет получить быстрый доступ к режущему инструменту, что обеспечивает удобство и легкость смены режущего инструмента.

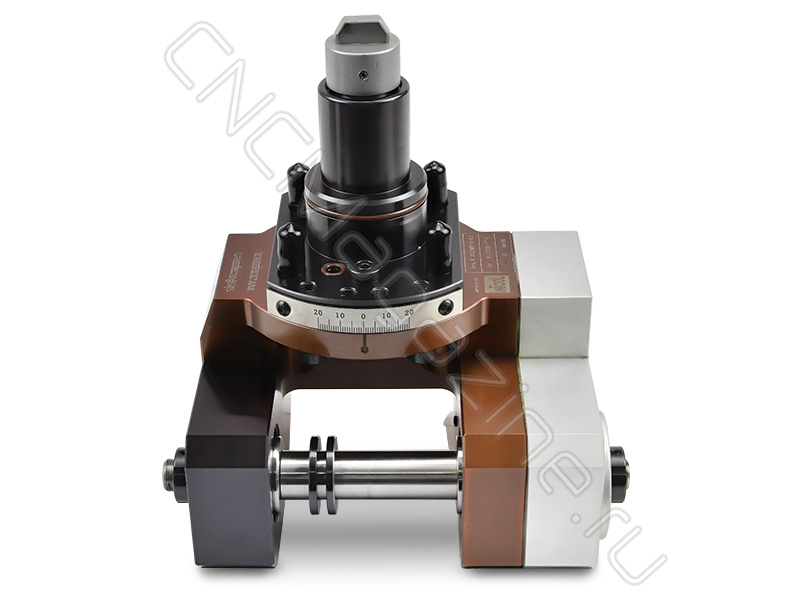

Возможность выставления угла +/-20° позволяет производить обработку шестеренок с винтовыми зубьями. Регулировка угла бесступенчатого типа, что позволяет более точно скорректировать необходимый угол наклона.
Приводной блок обеспечивает высокоэффективную точную обработку изготавливаемых деталей за счет высокой жесткости и компактности.
- Инструмент с приводом BMT, внешняя подача охлаждающей жидкости.
- Макс. об/мин (RPM) 2000.
- Передаточное отношение 1:1.
- Крутящий момент 80 N.m.

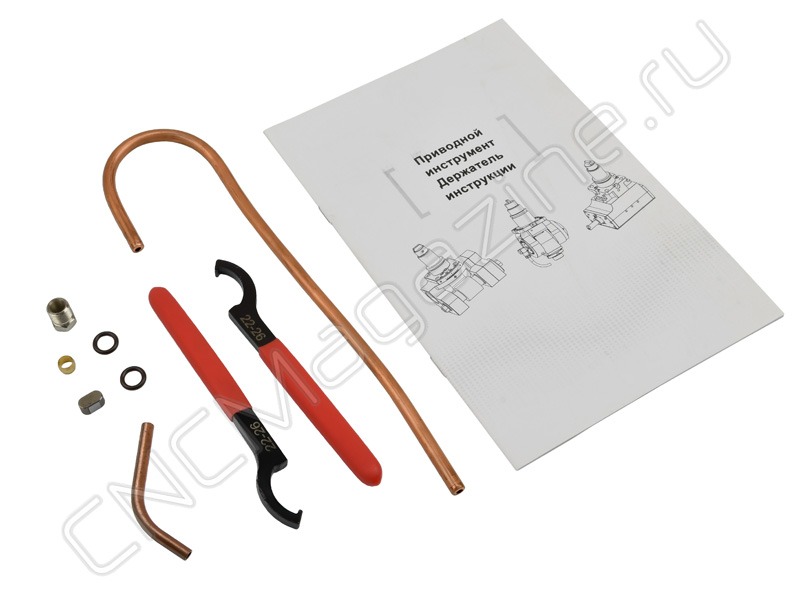

- В комплект поставки входит: 2 ключа, 2 трубки, дополнительные аксессуары.
Превосходное качество приводных блоков достигается за счет применения при производстве самых современных и передовых станков.
После сборки каждый приводной инструмент тщательно тестируется для обеспечения точных рабочих характеристик.
Видео-обзор и инструкция к зубофрезерному приводному блоку:
Размер вала.
Технические характеристики:
Осевое либо радиальное позиционирование инструмента. Также есть универсальные блоки
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
Товар доставляется в обрешетке
