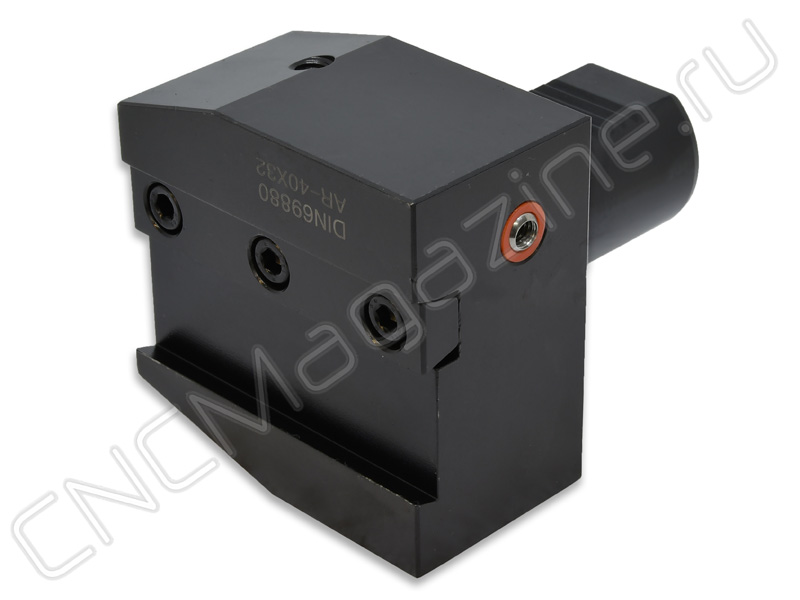

AR4032 Держатель отрезного лезвия VDI правый
26180
Производитель:
CNCM
Нашли дешевле? Сообщите!
AR4032 Держатель отрезного лезвия VDI правый
749.53
Подходящие товары
Подборка для этого товара
Держатель отрезного лезвия VDI40, правый. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка
Технические характеристики:
Бренд:
При выборе держателя нужно учитывать исполнение резца (правый, левый) и расположение зажимного винта в гнезде револьвера (сверху, снизу).
Например, у некоторых станков винт с гребенкой находится снизу, поэтому VDI нужно вставлять в гнездо гребенкой вниз.
Если при этом планируется использовать правый резец, то нужно выбирать левый держатель B2 или B6.
Резец в этом случае будет стоять пластиной вниз, а шпиндель станка будет вращаться по часовой стрелке (по M03). Если работа левым резцом, выбирайте левый перевернутый держатель B4 или B8. Резец будет стоять пластиной вверх, а шпиндель станка будет вращаться против часовой стрелки (по M04)
Испол.:
Серия держателя:
Стационарные и приводные держатели. Разные производители станков используют разные виды зацепления приводных станций с ведущим валом: шпоночные, шлицевые, зубчатые
Тип держателя:
b1:
- 85 мм
b2:
- 42.5 мм
b3:
- - мм
d1:
d2:
- - мм
d3:
- - мм
d4:
- - мм
h1:
h5:
- 43 мм
h6:
- 41.5 мм
l1:
- 44 мм
l2:
50 мм
l3:
- - мм
Вес:
3.120 кг
Габариты в упаковке (ДхШхВ):
12x10x10 см
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
