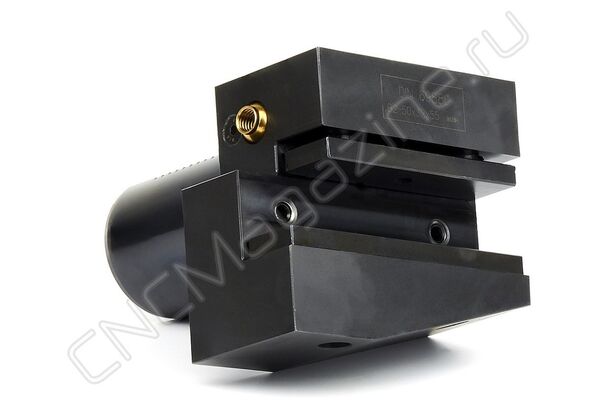

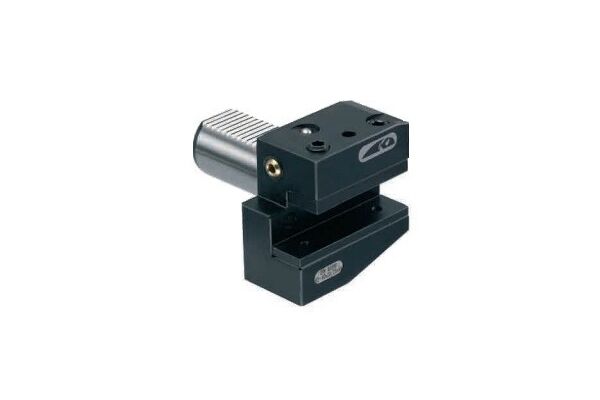

B2-40x25x44 Держатель инструмента VDI радиальный, левый
B2-40x25x44 Держатель инструмента VDI радиальный, левый
Подходящие товары
Подборка для этого товара

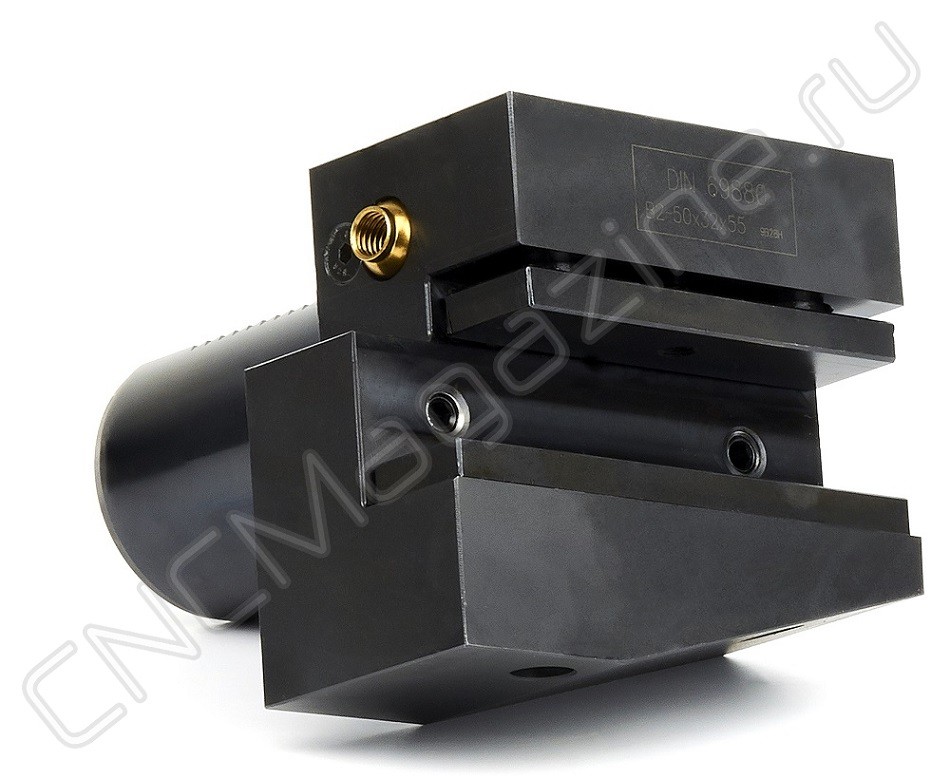

Резцедержатель (оправка для резцов) VDI40 тип B2, радиальный, левый, укороченная серия. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Высота h1 25/20 мм (с проставкой 20 мм, без проставки 25 мм).
Блок инструментальный VDI40 типа B2 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка
Сверху в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Технические характеристики:
- 85 мм
- 42.5 мм
- 12.5 мм
- - мм
- - мм
- - мм
- 32.5 мм
- 48 мм
- 22 мм
- - мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
