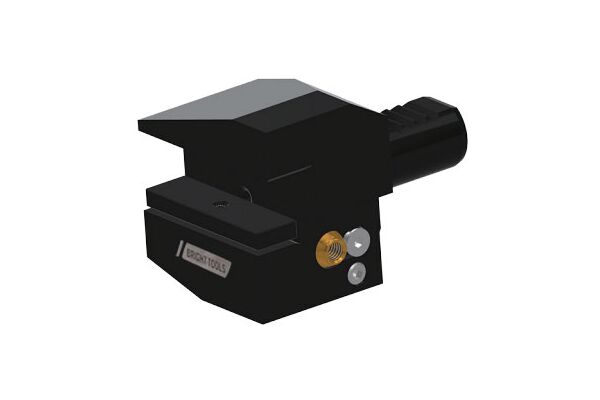

B3A-201640 держатель инструмента VDI радиальный, правый, с СОЖ
42934
Производитель:
Bright-tools
Подходящие товары
Подборка для этого товара

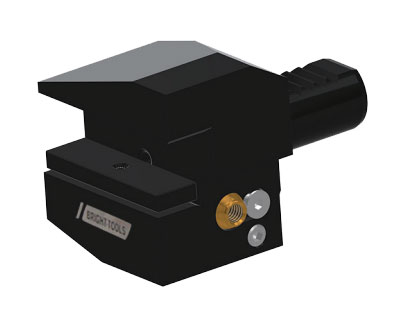

Резцедержатель VDI20 тип B3, радиальный обратный, правый, укороченная серия, с СОЖ. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Держатели в револьверную головку для радиального и продольного наружного точения. Высота h1 20/16 мм (с проставкой 16 мм, без проставки 20 мм).
Технические характеристики:
Бренд:
α:
30 °
При выборе держателя нужно учитывать исполнение резца (правый, левый) и расположение зажимного винта в гнезде револьвера (сверху, снизу).
Например, у некоторых станков винт с гребенкой находится снизу, поэтому VDI нужно вставлять в гнездо гребенкой вниз.
Если при этом планируется использовать правый резец, то нужно выбирать левый держатель B2 или B6.
Резец в этом случае будет стоять пластиной вниз, а шпиндель станка будет вращаться по часовой стрелке (по M03). Если работа левым резцом, выбирайте левый перевернутый держатель B4 или B8. Резец будет стоять пластиной вверх, а шпиндель станка будет вращаться против часовой стрелки (по M04)
Испол.:
Серия держателя:
Стационарные и приводные держатели. Разные производители станков используют разные виды зацепления приводных станций с ведущим валом: шпоночные, шлицевые, зубчатые
Тип держателя:
b1:
- 55 мм
b2:
- 30 мм
b3:
- 7 мм
d1:
d2:
- - мм
d3:
- - мм
d4:
- - мм
h1:
h3:
19 мм
h4:
19 мм
h5:
- 25 мм
h6:
- 30 мм
h8:
23 мм
l1:
- 26 мм
l2:
40 мм
l3:
- - мм
Вес:
0.804 кг
Габариты в упаковке (ДхШхВ):
11x8x8 см
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
