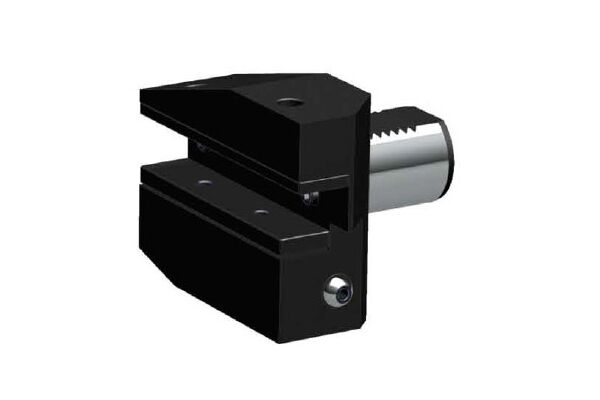

B7-30x20x60 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный
B7-30x20x60 Держатель инструмента VDI радиальный перевернутый, правый, удлиненный
Подходящие товары
Подборка для этого товара

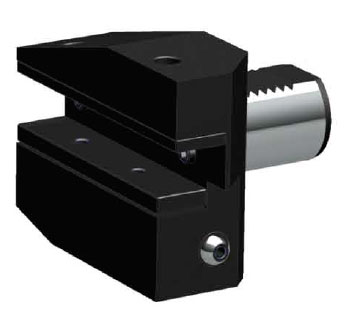

Резцедержатель VDI30 тип B7, радиальный обратный, правый, удлиненная серия. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Тип держателя B7 по назначению и виду такой же, как B3, но имеет большую длину опорной и зажимной поверхности, что придает большую жесткость закрепления инструмента. Высота h1 20/16 мм (с проставкой 16 мм, без проставки 20 мм).
Блок инструментальный VDI типа B7 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
Снизу в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Технические характеристики:
- 100 мм
- 65 мм
- 10 мм
- - мм
- - мм
- - мм
- 35 мм
- 38 мм
- 42 мм
- - мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
