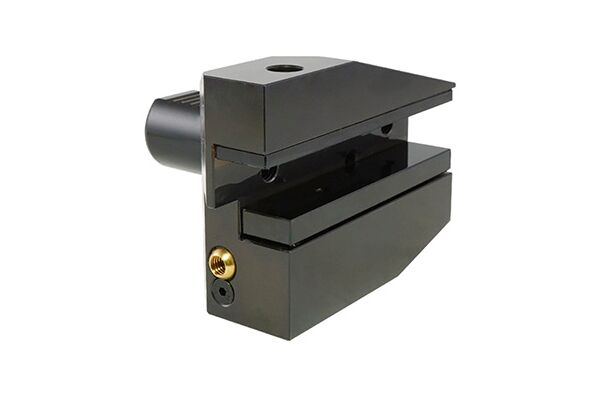

B8-40x25x44 держатель инструмента VDI BRIGHT-TOOLS
Подходящие товары
Подборка для этого товара

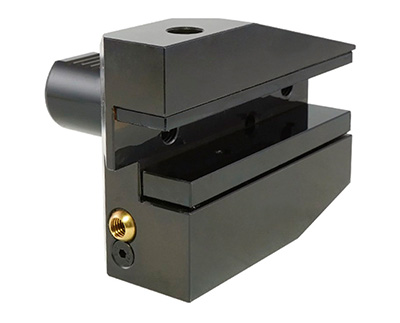

Резцедержатель VDI40 тип B8, радиальный обратный, левый, удлиненная серия. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Тип держателя B8 по назначению и виду такой же, как B4, но имеет большую длину опорной и зажимной поверхности, что придает большую жесткость закрепления инструмента. Высота h1 25/20 мм (с проставкой 20 мм, без проставки 25 мм).
Блок инструментальный VDI40 типа B8 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
Снизу в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Технические характеристики:
- 118 мм
- 75.5 мм
- 12.5 мм
- - мм
- - мм
- - мм
- 42.5 мм
- 48 мм
- 22 мм
- - мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
