C4-60x32x125 держатель инструмента VDI BRIGHT-TOOLS

Код товара:  38691
Производитель: Bright-tools
Написать отзыв
Скачать PDF

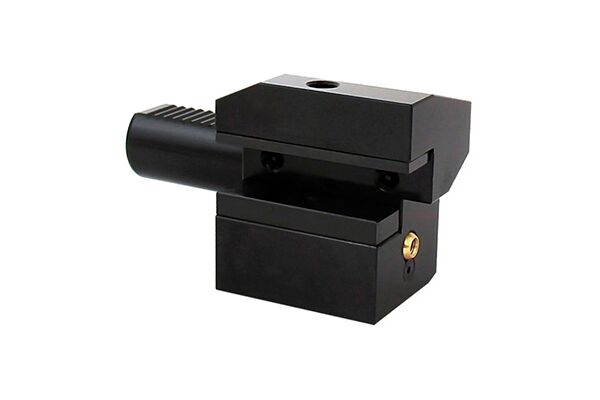

C4-60x32x125 держатель инструмента VDI BRIGHT-TOOLS
В наличии
1 526.20  без НДС (за 1 шт.)
+ −
Купить в 1 клик

Подходящие товары

Подборка для этого товара

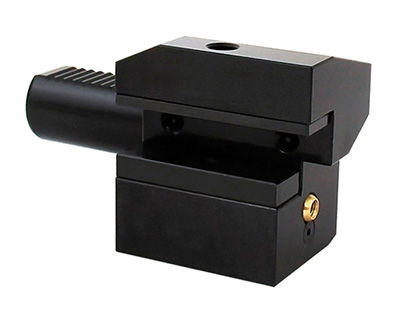

Резцедержатель (оправка для резцов) VDI60 тип C4, аксиальный обратный, левый. Базовая опорная поверхность расположена выше оси центров  (оси вращения шпинделя). Держатели в револьверную головку для наружной токарной обработки и торцевого точения. Тип держателя C4 по назначению и виду такой же, как C2, только перевернутый. Высота h1 32/25 мм (с проставкой 25 мм, без проставки 32 мм).

Базовая опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.

Аксиальный тип оправок VDI используется для разнообразной наружной токарной обработки ‒ цилиндрической, конической или контурной. Блоки VDI тип C оптимально подходят для канавочных резцов ( канавок на торце).

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.




Снизу в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Бренд:
Испол.:
Серия держателя:
Тип держателя:
b1:
  • 125 мм
b2:
  • 62.5 мм
b3:
  • 33 мм
d1:
d2:
  • - мм
d3:
  • - мм
d4:
  • - мм
h1:
h5:
  • 62.5 мм
h6:
  • 62.5 мм
l1:
  • 125 мм
l2:
16 мм
l3:
  • 40 мм
Вес:
11.100 кг
Габариты в упаковке (ДхШхВ):
25x16x15 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
