E1-50x16 Держатель инструмента VDI для сверл, аксиальный

Код товара:  10394
Производитель: CNCM
Написать отзыв
Скачать PDF

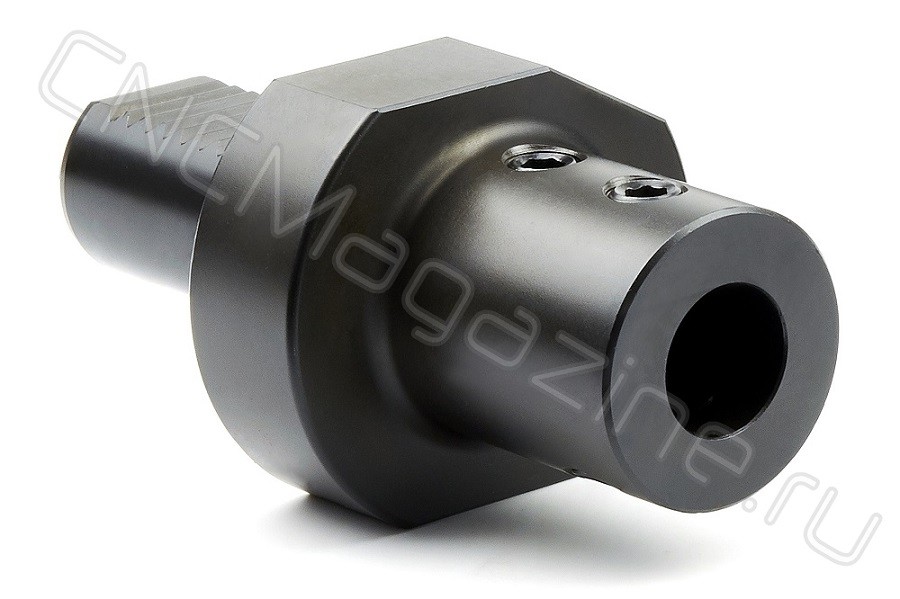

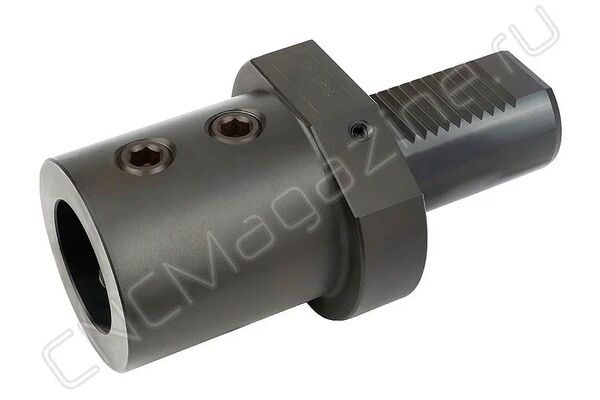

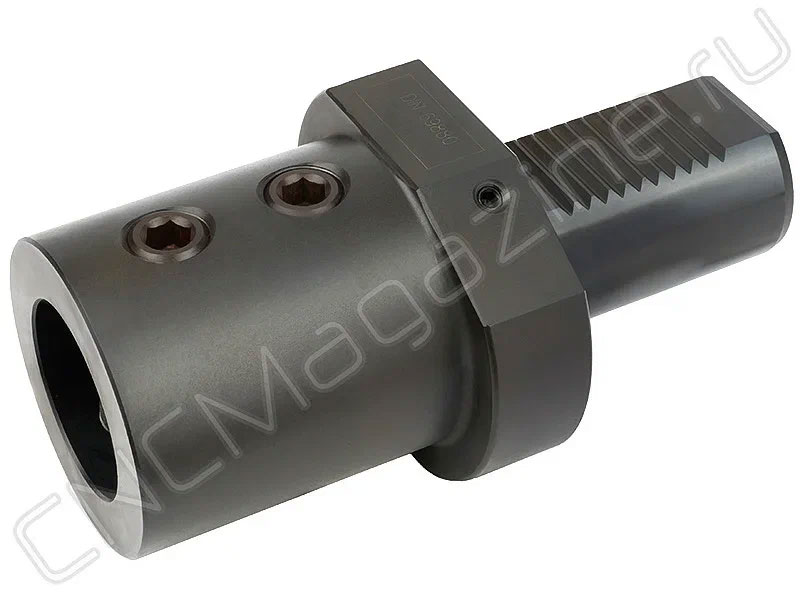

E1-50x16 Держатель инструмента VDI для сверл, аксиальный
E1-50x16 Держатель инструмента VDI для сверл, аксиальный
E1-50x16 Держатель инструмента VDI для сверл, аксиальный
В наличии
449.61  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Держатель VDI тип E1,  для закрепления инструмента с цилиндрическим хвостовиком диаметром 16 мм. Размер хвостовика оправки VDI50. Блок VDI используется преимущественно для фиксации корпусных сверл со сменными пластинами U-типа. Но может использоваться для фиксации другого осевого инструмента с хвостовиком по DIN 6595, где требуется внутренняя подача СОЖ, и хвостовик инструмента с лыской.

Сверло надежно фиксируется в корпусе держателя E1 VDI винтами, внутреннее охлаждение.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Допуск внутреннего отверстия H6.

С помощью переходных втулок можно расширить возможности станка, фиксируя в держателе VDI формы E1 инструмент разного диаметра.


Технические характеристики:

Бренд:
Испол.:
Серия держателя:
Тип держателя:
b1:
  • - мм
b2:
  • - мм
b3:
  • - мм
d1:
d2:
  • 36 мм
Посадочный диаметр:
d3:
  • 98 мм
d4:
  • 16 мм
h1:
h5:
  • - мм
h6:
  • - мм
l1:
  • 67 мм
l2:
30 мм
l3:
  • 54 мм
Вес:
3.200 кг
Габариты в упаковке (ДхШхВ):
18x17x12 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
