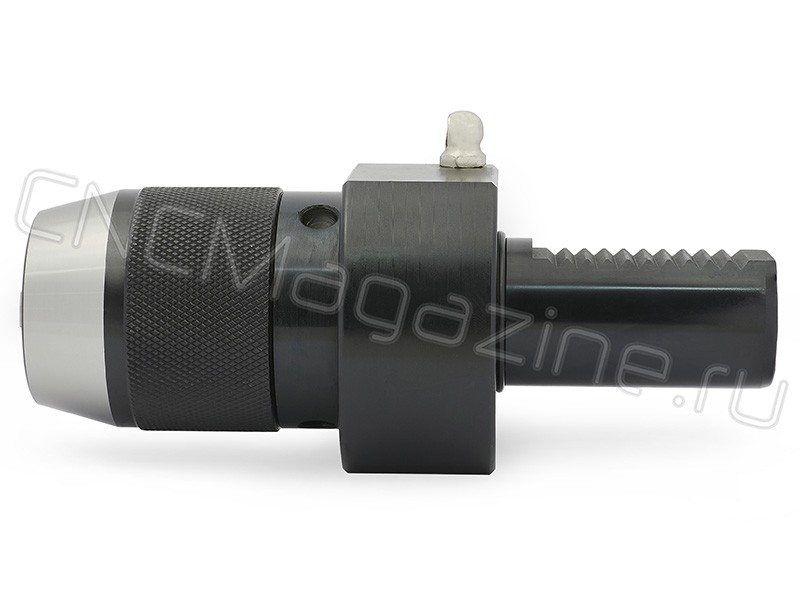

Патрон сверлильный VDI30-APU13, d1-13 мм
Нашли дешевле? Сообщите!
Патрон сверлильный VDI30-APU13, d1-13 мм
537.33
Подходящие товары
Подборка для этого товара
Держатель VDI тип APU, ключевой. Для сверл с ц/х d1-13 мм. Посадка патрона VDI 30.
Держатель инструмента VDI-APU для зажима сверл с цилиндрическим хвостовиком. Хвостовик патрона VDI стационарный, стандарт DIN 69880 (ГОСТ 24900).
Оснастка устанавливается в револьверную головку токарного станка с ЧПУ.
- Сверлильный патрон VDI-APU с внешней подачей СОЖ.
- Пылезащищенная конструкция патрона предотвращает попадание стружки и т.п., продляя срок службы оснастки.
- Надежный зажим сверла тремя кулачками, затягивание патрона и фиксация хвостовика с помощью ключа.
Технические характеристики:
Бренд:
При выборе держателя нужно учитывать исполнение резца (правый, левый) и расположение зажимного винта в гнезде револьвера (сверху, снизу).
Например, у некоторых станков винт с гребенкой находится снизу, поэтому VDI нужно вставлять в гнездо гребенкой вниз.
Если при этом планируется использовать правый резец, то нужно выбирать левый держатель B2 или B6.
Резец в этом случае будет стоять пластиной вниз, а шпиндель станка будет вращаться по часовой стрелке (по M03). Если работа левым резцом, выбирайте левый перевернутый держатель B4 или B8. Резец будет стоять пластиной вверх, а шпиндель станка будет вращаться против часовой стрелки (по M04)
Испол.:
Серия держателя:
Стационарные и приводные держатели. Разные производители станков используют разные виды зацепления приводных станций с ведущим валом: шпоночные, шлицевые, зубчатые
Тип держателя:
b1:
- - мм
b2:
- - мм
b3:
- - мм
d1:
d2:
- 50 мм
d3:
- 68 мм
d4:
- 1-13 мм
h1:
l1:
- 107 мм
l2:
96 мм
Вид цанги:
Вес:
1.800 кг
Габариты в упаковке (ДхШхВ):
16x8x8 см
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
