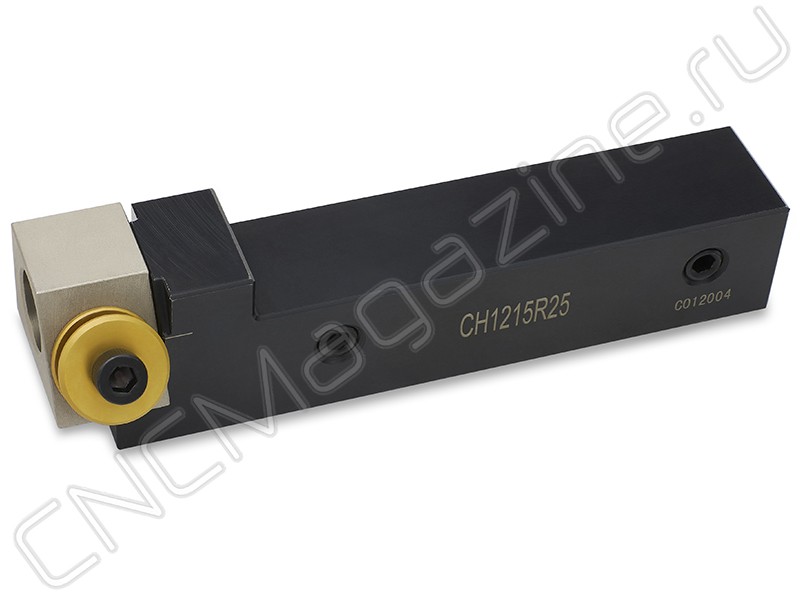

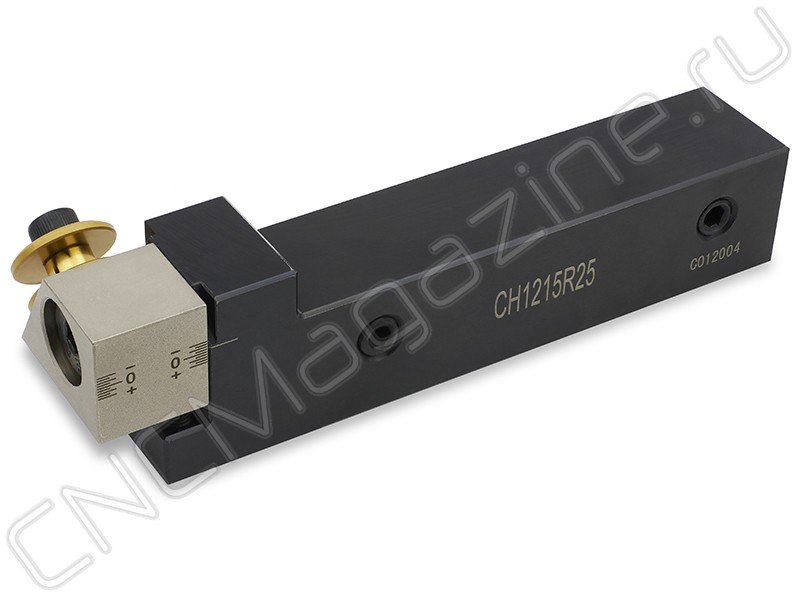

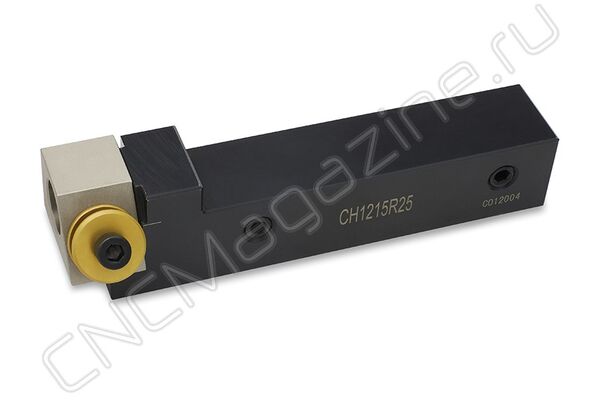

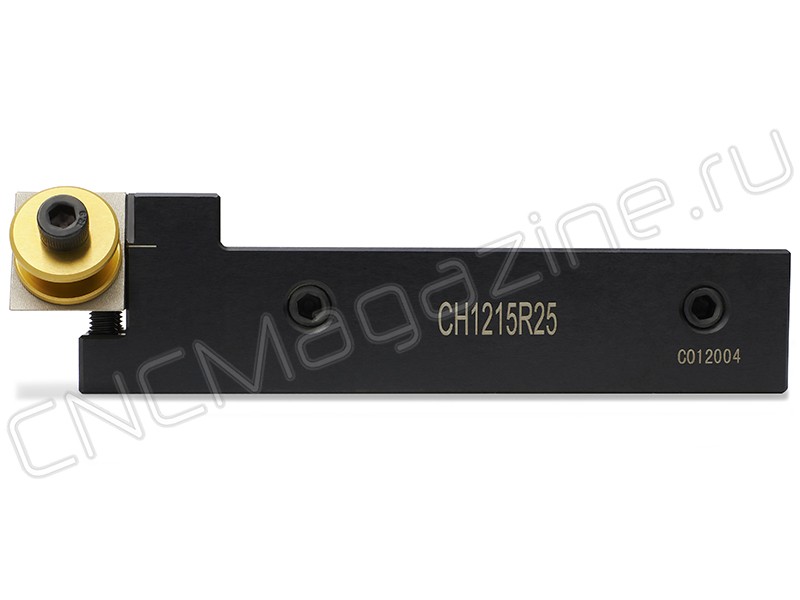

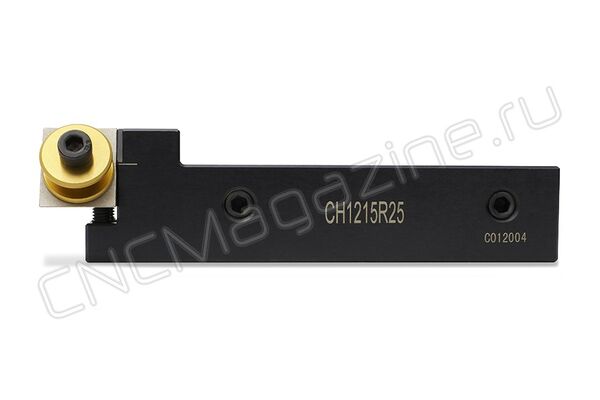

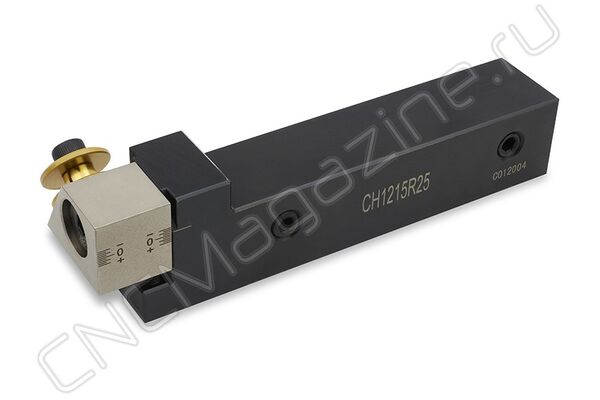

Державка (токарная накатка) CH2215R25 однороликовая для накатки рифления. Общая длина 149 мм, длина хвостовика 114 мм, сечение 25x25. Для роликов ø21.5x5x8. Диапазон обработки ø5-ø250. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.

Инструмент может накатывать прямое, левое или правое рифление (RAA, RBL30°, RBR30°). Модульная конструкция с поворотом режущей головки для правой и левой обработки. Режущая головка и держатель снабжены функцией тонкой настройки заднего угла и позиционирования.

Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом резания (с образованием стружки). В отличие от классического метода пластической деформации поверхности, этот метод не вызывает больших нагрузок, что позволяет использовать данный инструмент на прецизионном оборудовании и на автоматах продольного точения.




Способ использования инструментов для накатки CNCM:

1.  Закрепите инструмент в гнезде держателя, отрегулируйте центральную высоту инструмента, чтобы обеспечить центральное положение заготовки.
2. Прижмите накатное колесо вплотную к наружному диаметру заготовки, отрегулируйте колесо по всей ширине оси, полностью прикрепленные к заготовке.
3. Когда начнется накатка, закрепите так, чтобы расстояние между зубьями составляло 1/2, а ширина колеса составляла около 1/3.
4. Когда получился необходимый вид рисунка, то можно начинать осевую подачу по Z.
5. Если рисунок рифления не устраивает, его можно скорректировать, отрегулировав осевое направление гнезда инструмента.
6. Используйте смазочно-охлаждающую жидкость в большом объеме для удаления стружки.

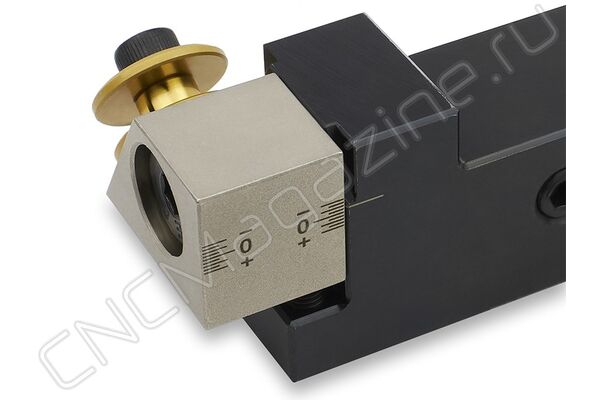

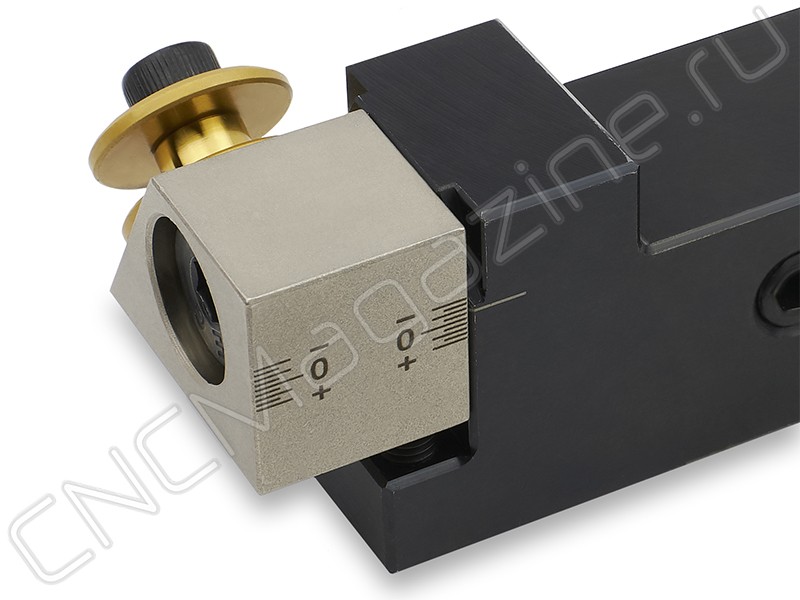

Шкала с рисками и винты на державке служат для более тонкой настройки положения оси ролика накатки, относительно оси заготовки, чтобы нарезка рифления проходила вершинами зубцов накатки. Допустим, если с помощью подкладок под державку не удалось точно отрегулировать ось, с помощью регулировки винтами можно это сделать. Также, если рифление на поверхности детали происходит грубо, с помощью данной регулировки можно немного изменить угол накатки.

Рекомендации:

• Фрезеровальные накатки с одним накатным роликом могут использоваться исключительно для накатывания рифлений с параллельными осями (RAA или RAA30°). Для прямого рисунка рифления всегда используйте один ролик BL30° для левого накатывания или один ролик BR30° для правого накатывания (соответствующих державке размеров).
• Возможна соответствующая регулировка головки каждого инструмента. Данный вид инструмента всегда крепится под прямым углом к заготовке. Для точной настройки высоты центров сбоку на головке инструмента нанесены риски, если речь идет об инструменте для станков с ЧПУ, верхний край хвостовика является базовой кромкой для высоты центров.
• Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).

Посмотрите видео по регулировке винтов накаток:

Технические характеристики:
