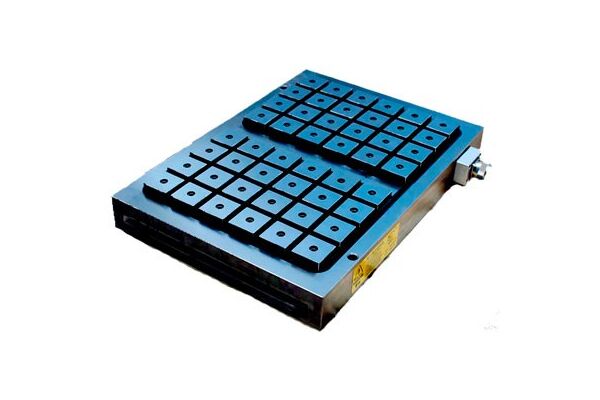

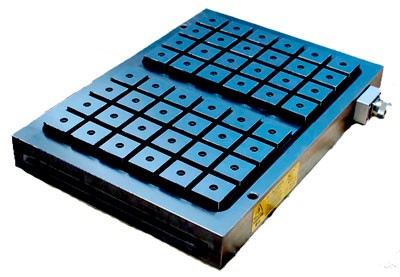

Плита на постоянном магните для станка, с электрическим зажимом и контроллером. Размер: 400х600х85 мм. Количество магнитных полюсов: 40 (2 зоны). Сила прижима 350 кгс/см2. Контроллер 380 В входит в комплект.

Сверхмощный прямоугольный магнитный стол DYZ50-4060 применяется на фрезерных, электроэрозионных и шлифовальных станках для высокоточной механической обработки заготовок из ферромагнитных материалов.

Запатентованная квадратная полюсная плита с постоянными электромагнитами является идеальным современным решением для технологически более безопасного и энергоэффективного крепления ферро магнитных материалов на станках.

1. Превосходный стальной материал, высокая точность и стабильность.
2. Даже при отключении питания, срыва заготовки не произойдет.
3. Минимальное потребление электроэнергии.
4. Фиксированный индукционный блок.
5. Контроллер питается от двухфазного переменного тока напряжением 380 В.
6. 5-сторонняя обработка заготовок без изменения положения на столе.
7. Для фиксации малых и больших заготовок при фрезерной обработке, без вибраций и перекашивания.
8. Высокая точность и параллельность поверхности (0.02 мм).
9. Деталь не деформируется, в том числе от нагрева, минимальное время приладки, заготовка фиксируется мгновенно, повышение производительности обработки.
10. Хорошая водонепроницаемость, можно использовать СОЖ.
11. Максимальное удерживающее усилие может достигать 350 кгс/см2.

Сила прижима заготовок зависит от следующих параметров:

• тип материала,
• толщина закрепляемого изделия,
• площадь контакта,
• шероховатость поверхности стола и закрепляемого изделия.
  ​

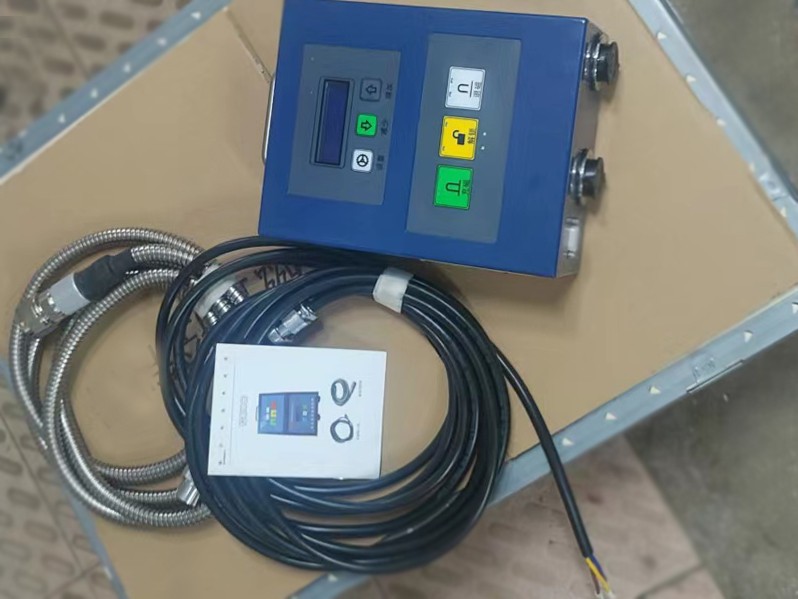

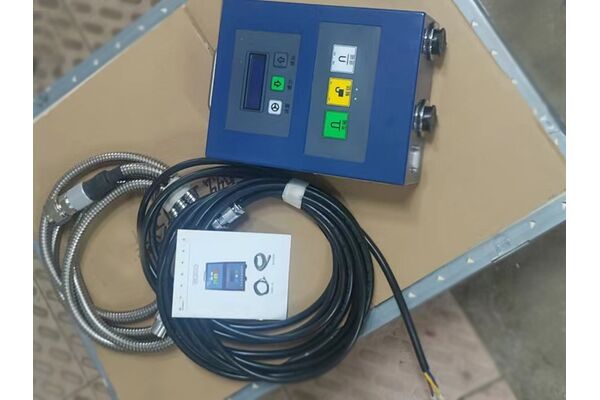

Комплектация:

• Магнитный патрон 1 шт.
• Контроллер 1 шт.
• Чугунные прижимные лапки и крепежные болты 4 комплекта.
• Кабель питания для контроллера 1 шт.
• Кабель управления от контроллера к металлическим втулкам патрона 1 шт.
• Инструкция по эксплуатации 1 шт.

Отзыв клиента о столе DYZ50-4060:

Краткая инструкция к электромагнитному столу DYZ50-4060:

1. Для начала работы нужно подключить металлический соединительный кабель с резьбовой втулкой от контроллера к плите и подсоединить кабель к двум штекерам (один к контроллеру, а другой к плите) и затянуть резьбу.
2. Нажать одновременно кнопку намагничивания (зеленая) и кнопку разблокировки (желтая) для намагничивания.
3. По завершению работы одновременно нажать кнопку размагничивания (красная) и кнопку разблокировки (желтая) для размагничивания.
4. После завершения операции на экране контроллера китайскими иероглифами будет указано, является ли результат операции успешным или нет.




Технические характеристики:
