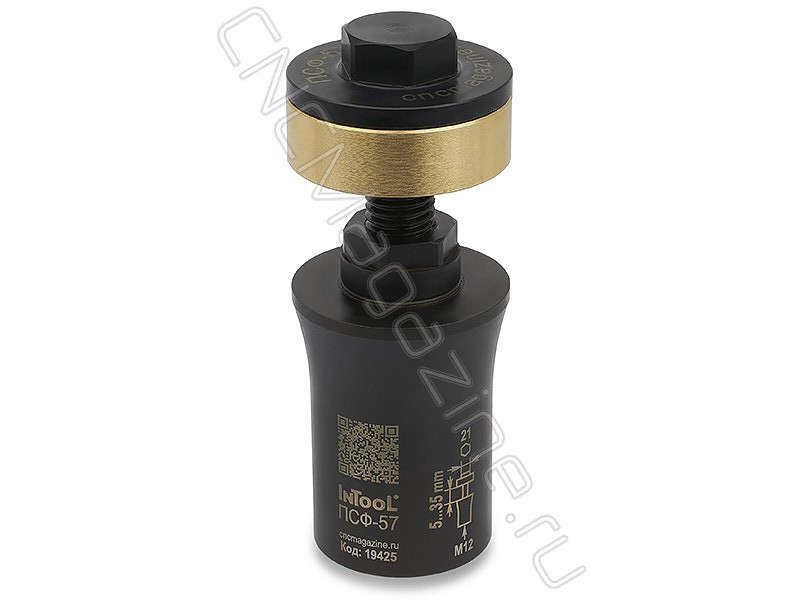

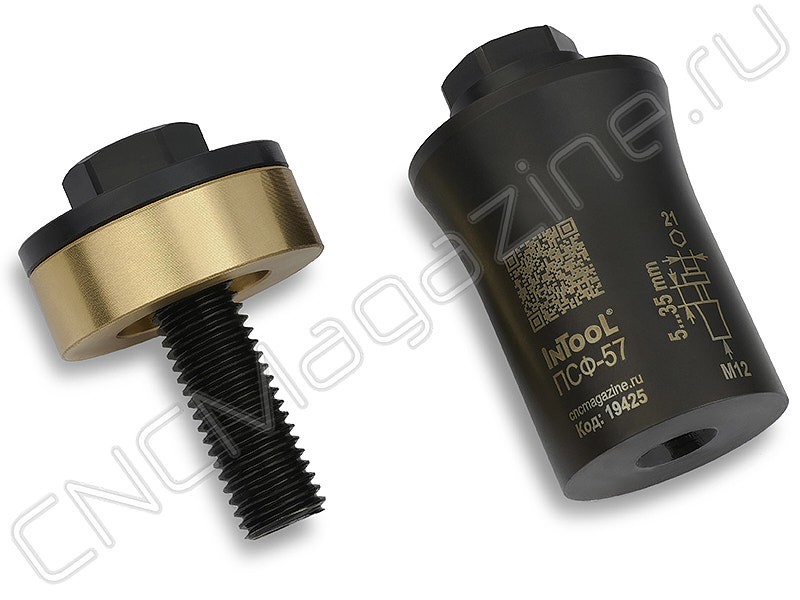

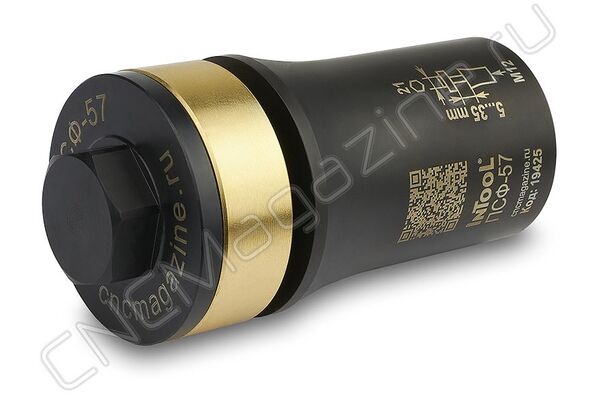

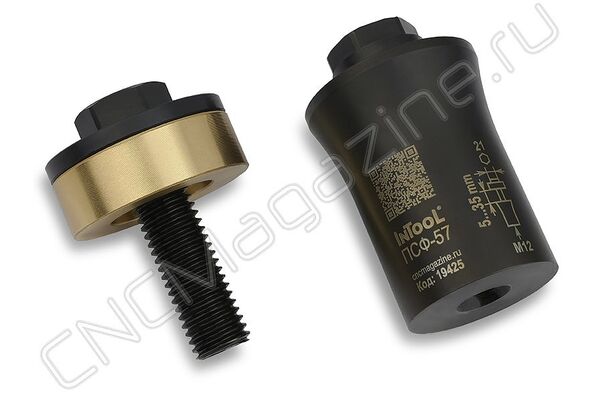

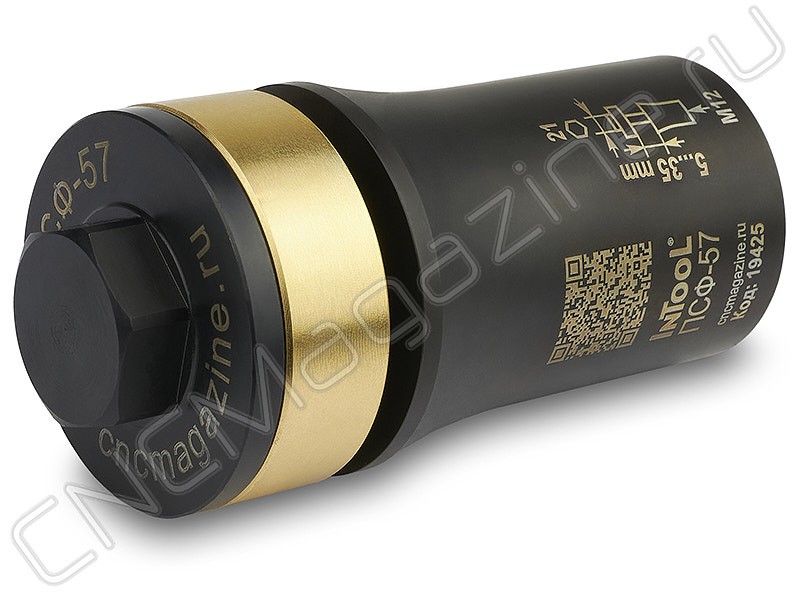

Зажимная оправка для фрезерного стола, вороненое исполнение, с латунным упором, диаметр упора 44 мм, диапазон зажима 5-35 мм. Приспособление для быстрой фиксации на станке листовых, тонких заготовок круглой, овальной, прямоугольной и пятиугольной формы. Рабочая высота прижима 57±0.01 мм, прижим может быть использован на столах с различным пазом от 10 до 16 мм.
Шпильки и сухарь приобретаются отдельно и не входят в комплект поставки.
Видео-обзор, инструкция, пример использования прижимов ПСФ на станке:
Применение стоечных прижимов InTool:

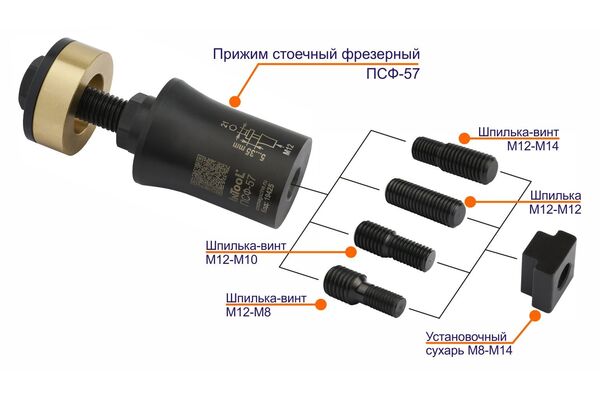

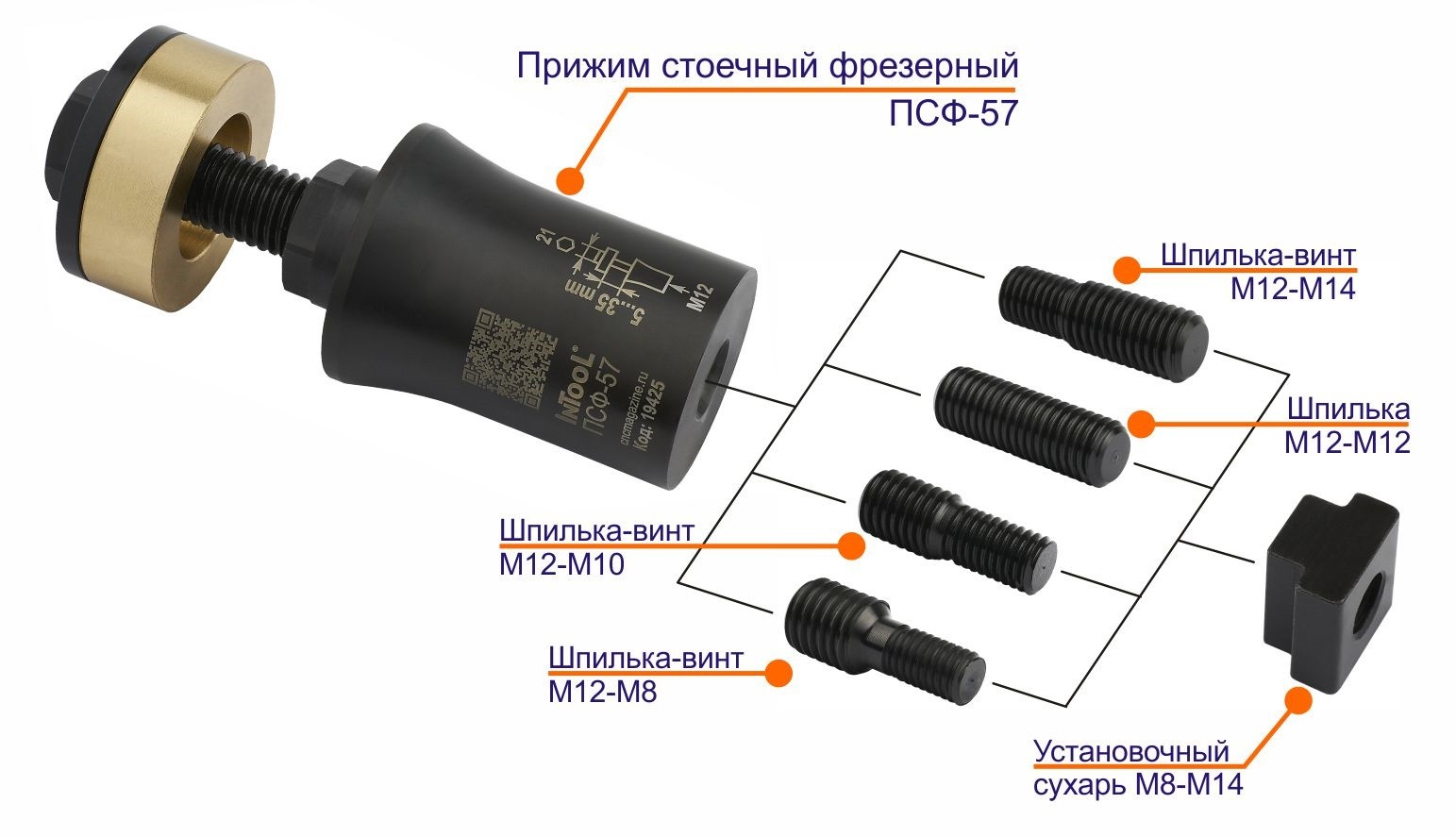

- Прижимы крепятся в Т-образные пазы стола, при помощи шпилек и установочных сухарей.
- Оправка ПСФ-57 фиксируется на столе за шестигранник, при помощи ключа с зевом 21 мм.
- Заготовка зажимается при помощи зажимного болта, ключом с зевом 21 мм.
- Упорное кольцо из латуни предотвращает повреждение и появление царапин металлической детали.
- Для фиксации одной заготовки хватает 3-4 прижимов.
Преимущества прижимов ПСФ-57 InTool:
- Уменьшение производственных затрат за счет сокращения времени на фиксацию заготовок и уменьшения количества необходимой оснастки.
- Оптимальное использование стола станка.
- Повышенная степень зажима плоских заготовок в области отверстий, резьбы и пазов.
- Подходят для сквозного сверления заготовок и обработки в труднодоступных местах благодаря компактным размерам.
- Жесткие классы допусков (±0.01) по высоте оправки обеспечивают параллельную фиксацию к столу станка.
Рекомендации:
- Подходит для заготовок толщиной от 5 до 35 мм.
- Опорная высота 57 ±0.01 мм.
Порядок установки: установите подходящий по размеру сухарь в Т-образный паз стола станка и вручную расположите на нужном расстоянии по габаритному размеру обрабатываемой детали, вкрутите шпильку в прижим фрезерный до упора, после, установите стоечный прижим в предварительно установленный сухарь в т-образном пазу станка, окончательно сориентируйте по месту и затяните.
В зависимости от размера паза рабочего стола вашего станка подбирается соответствующая шпилька.
Собственное производство! Сделано в России.
Технические характеристики:
Диаметр метрической резьбы шпильки/болта
