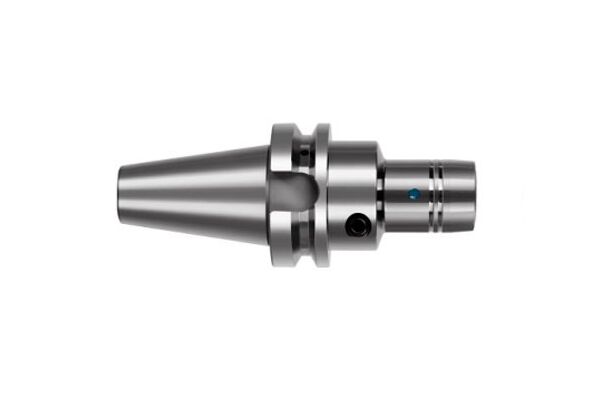

BT40-HDC16-90 гидропластовый патрон

Код товара:

Производитель: CNCM

Написать отзыв

Скачать PDF

1 видео

558.31 без НДС (за 1 шт.)

+ −

Уведомить

Посадочный диаметр:

16 20 25

Подходящие товары

Подборка для этого товара

Описание
Оплата и доставка
Отзывы
Вопросы
Подходящие товары

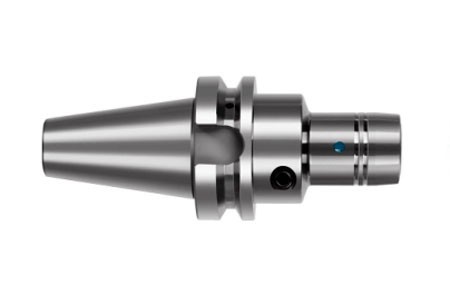

Гидропатрон BT40-HDC16-90 конус MAS403 BT для фрезерного станка, в том числе с ЧПУ. Оправка предназначена для жесткой фиксации инструмента с цилиндрическим хвостовиком – фрез, сверл. Посадочный диаметр 16 мм, вылет от шпинделя 90 мм, биение в пределах 0,003 мм.

Устанавливать в гидропатрон инструмент неподходящего диаметра или затягивать винт без вставленного инструмента строго запрещено, это повредит мембрану. Для расширения возможностей оправки можно устанавливать специальные цанги или втулки.

В комплект к патрону входит специальный ключ. Штревель, цанги для гидропатрона приобретаются отдельно. Балансировка: G2.5/20000 об/мин.

Используйте режущий инструмент с хвостовиком с допуском в пределах h6.

Форма патрона AD ‒ подача СОЖ через сквозное отверстие.

Гидропластовый патрон – один из самых передовых типов фрезерной оснастки. Наличие полости, заполненной жидкостью под давлением, снижает вибрацию оправок.

Обеспечивают максимальное усилие зажима, жесткость и точность позиционирования инструмента. По силе зажима гидропатроны превосходят силовые фрезерные патроны и термопатроны. По точности находятся на одном уровне с термозажимными оправками. По геометрической проходимости совсем немного им уступают.

Отличные показатели гидропластовых патронов:

Отличные стойкость к вытягиванию и передача крутящего момента
Удобство в работе
Высокая точность
Универсальность
Отличная геометрическая проходимость

Технические характеристики:

Бренд:

CNCM

L1:

40 мм

Вид патрона:

BT-PHC/HDC гидро

Вид цанги:

PHC/HC16

Назначение:

Гидропластовый

Посадочный диаметр:

Диаметр, D:

42 мм

Длина, L:

90 мм

Тип хвостовика:

BT40

Диаметр, d:

16 мм

Вес:

1.890 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
