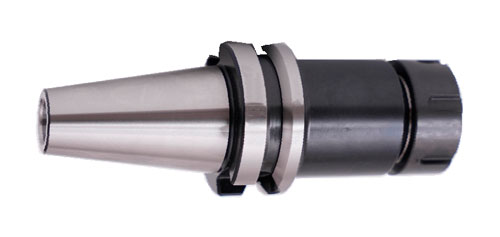

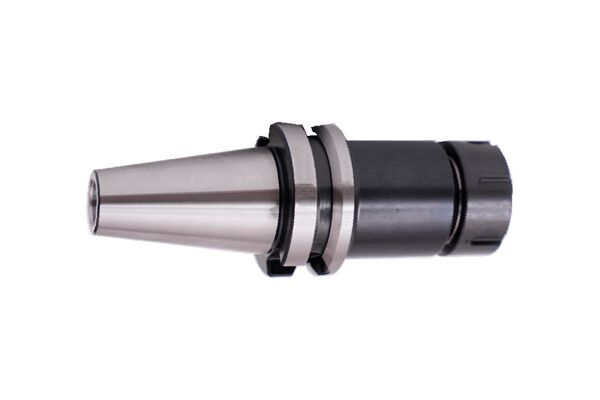

BBT30-ER40-70 цанговый патрон с контактом по фланцу и конусу
BBT30-ER40-70 цанговый патрон с контактом по фланцу и конусу
Подходящие товары
Подборка для этого товара
Цанговый патрон с контактом по фланцу и конусу для фрезерного станка. Оправка предназначена для цанг ER40 для зажима фрез, сверл и другого инструмента с цилиндрическим хвостовиком. Вылет от шпинделя 70 мм.
Цанговый патрон BBT-ER предназначен для надежного центрирования и фиксации режущего инструмента.
BBT конусы отличаются от BT способом удержания оправки. В системе BBT − одновременное базирование по конусу и фланцу в шпинделе станка (двойной контакт).
В новых фрезерных станках все чаще встречается система BBT, как более современная и жесткая. Патроны с контактом по конусу и фланцу можно установить в шпиндель стандарта BT, снизив усилие зажима, но при этом теряются преимущества системы ВВТ.
Биение в пределах 0.003 мм. Балансировка G6.3/15000 об/мин или G2.5/25000 об/мин.
Система BBT – это большее усилие зажима оправки в шпиндель, чем в BT.
Преимущества оправок BBT с двойным контактом:
- В среднем в 4 раза более жесткое закрепление инструментальной оправки в шпинделе станка по сравнению с BT благодаря большой площади контакта по торцу.
- Использование упругой деформации шпинделя станка.
- Плавность работы станка, снижение вибраций, повышение радиальной жесткости. А значит снижается износ шпинделя и увеличивается срок службы режущего инструмента.
- Высокая точность обработки и отличная повторяемость благодаря стабильности позиционирования инструментальной сборки по вылету.
- При вращении оправки на высокой скорости не происходит втягивание инструмента благодаря упору по фланцу. Как результат – соблюдение точности размеров, допусков изготавливаемой детали.
- Оптимально использовать при высоких нагрузках на станок.
- Увеличение производительности обработки и одновременно соблюдение высокой точности биения.
Технические характеристики:
- 63 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
