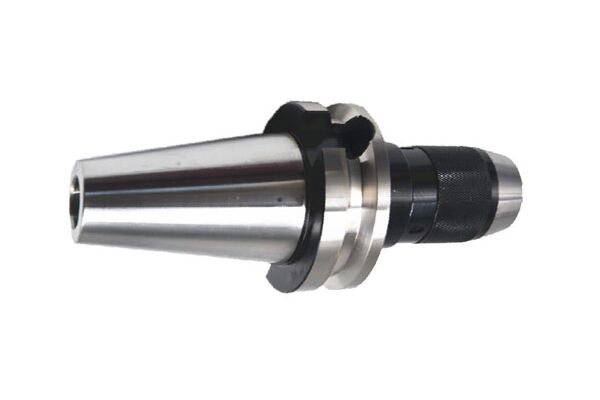

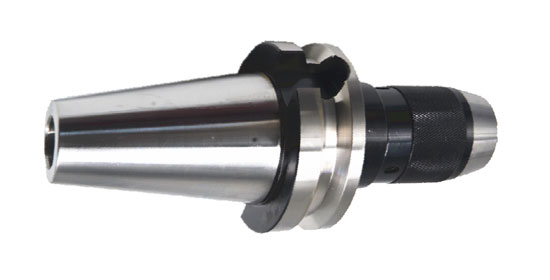

BBT40-APU13-105 Сверлильный патрон для станков с ЧПУ контактом по фланцу и конусу
BBT40-APU13-105 Сверлильный патрон для станков с ЧПУ контактом по фланцу и конусу
Подходящие товары
Подборка для этого товара
Сверлильный патрон для закрепления инструментов с ЧПУ контактом по фланцу и конусу. Самозажимной. Вылет от шпинделя 105 мм. Диапазон зажима d 1-13 мм.
Бесключевой сверлильный патрон BBT-APU (быстрозажимной патрон) применяется на фрезерных, сверлильных станках и обрабатывающих центрах с ЧПУ для сверления, растачивания и фрезерования металлов. Оптимальное решение для закрепления сверл из быстрорежущей стали (HSS). Высокоточная оправка, жесткая фиксация хвостовика инструмента тремя кулачками.
Штревель к патрону приобретаются отдельно.
Биение в пределах 0.08 мм.
BBT конусы отличаются от BT способом удержания оправки. В системе BBT − одновременное базирование по конусу и фланцу в шпинделе станка (двойной контакт).
В новых фрезерных станках все чаще встречается система BBT, как более современная и жесткая. Патроны с контактом по конусу и фланцу можно установить в шпиндель стандарта BT, снизив усилие зажима, но при этом теряются преимущества системы ВВТ.
Система BBT – это большее усилие зажима оправки в шпиндель, чем в BT.
Преимущества оправок BBT с двойным контактом:
- В среднем в 4 раза более жесткое закрепление инструментальной оправки в шпинделе станка по сравнению с BT благодаря большой площади контакта по торцу.
- Использование упругой деформации шпинделя станка.
- Плавность работы станка, снижение вибраций, повышение радиальной жесткости. А значит снижается износ шпинделя и увеличивается срок службы режущего инструмента.
- Высокая точность обработки и отличная повторяемость благодаря стабильности позиционирования инструментальной сборки по вылету.
- При вращении оправки на высокой скорости не происходит втягивание инструмента благодаря упору по фланцу. Как результат – соблюдение точности размеров, допусков изготавливаемой детали.
- Оптимально использовать при высоких нагрузках на станок.
- Увеличение производительности обработки и одновременно соблюдение высокой точности биения.
Технические характеристики:
- 50 мм
- 1-13 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
