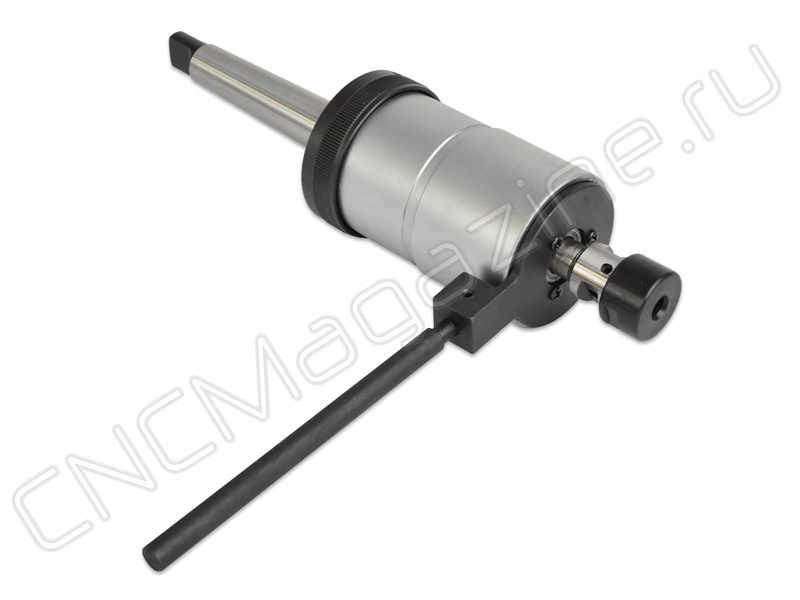

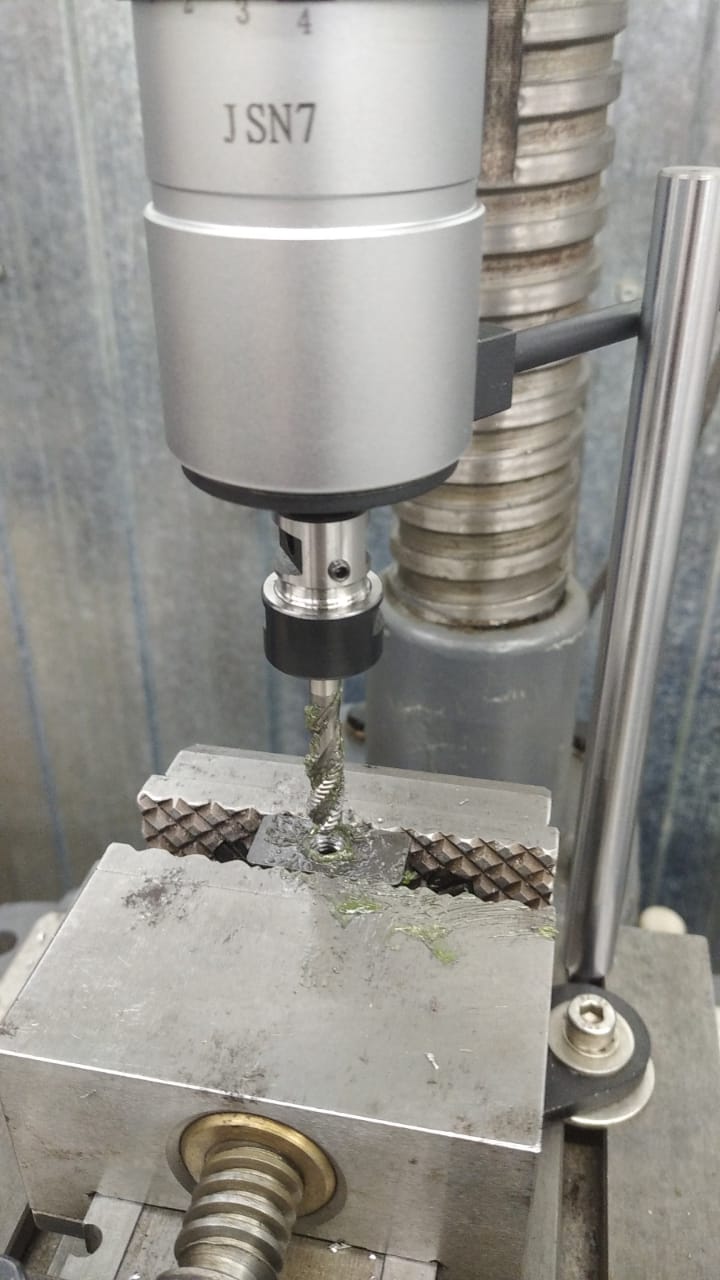

Патрон с автоматическим реверсом с посадкой Конус Морзе №2 и №3 (с лапкой) для нарезания резьбы в диапазоне М2-М7 в сквозных и глухих отверстиях. Осевая компенсация 3.5 мм. Конструкция патрона обеспечивает прямое и обратное вращение, с защитой от перегрузок. Реверсивная система позволяет работать на станках с отсутствующим реверсом, а при работе на станке с реверсом − не переключать направление вращения шпинделя.

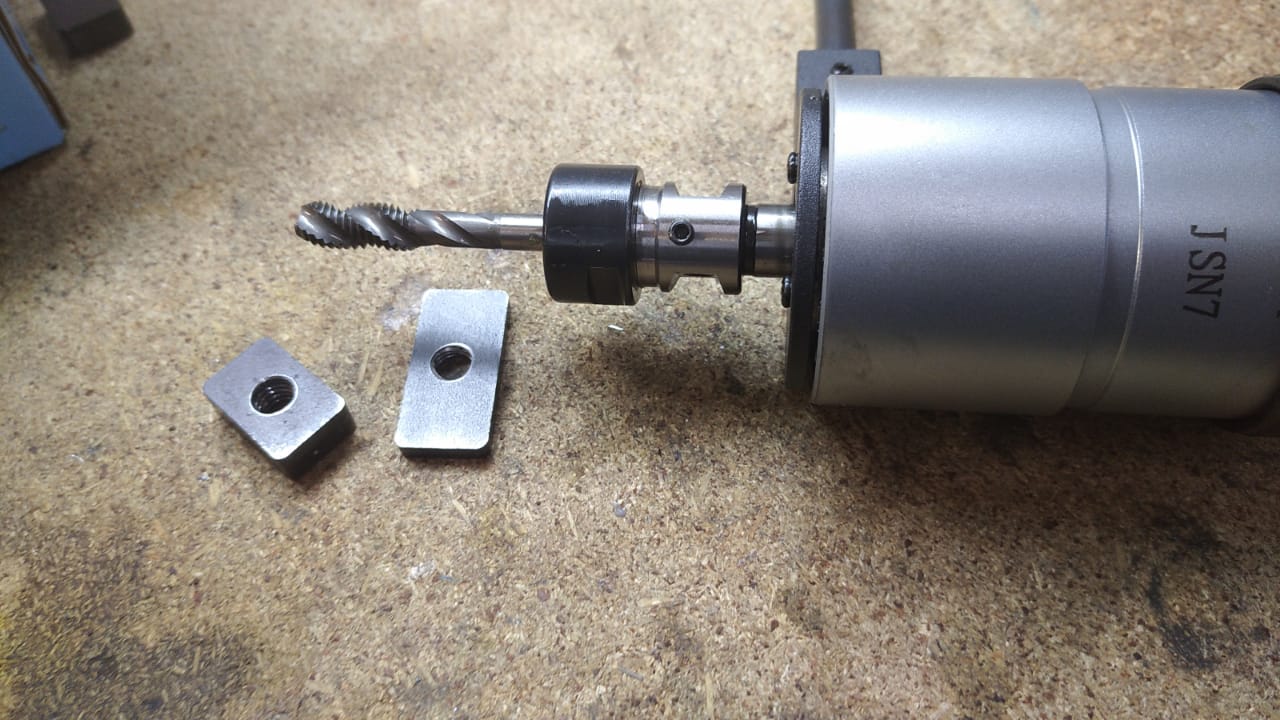

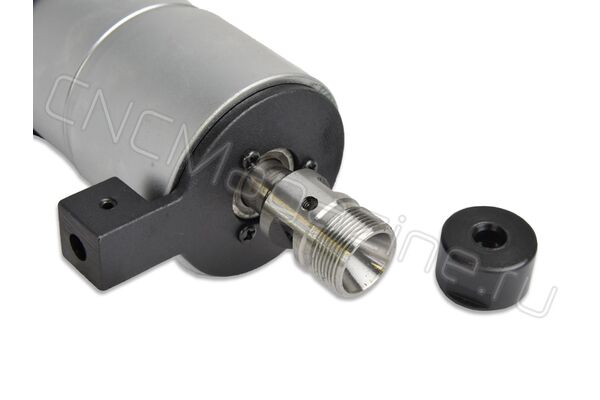

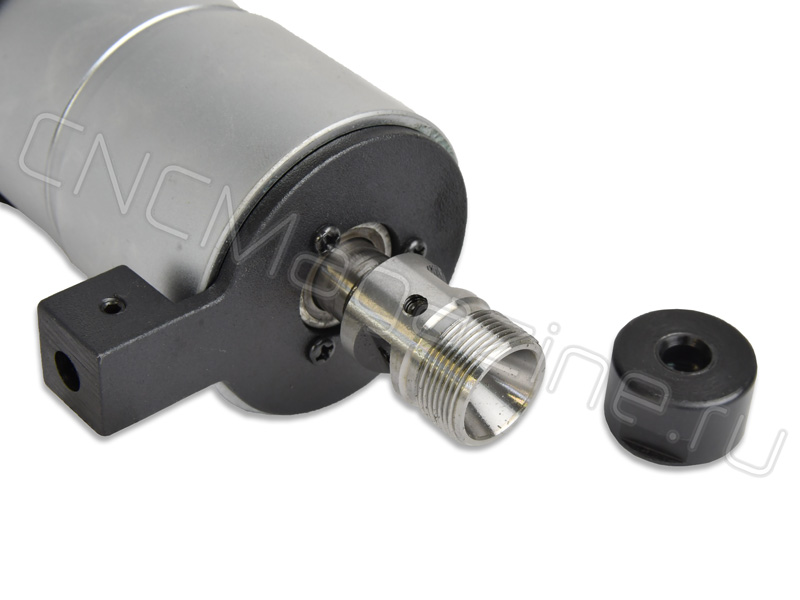

Метчик закрепляется и центрируется в патроне с помощью резинометаллической цанговой втулки.
Особенности патрона J467:

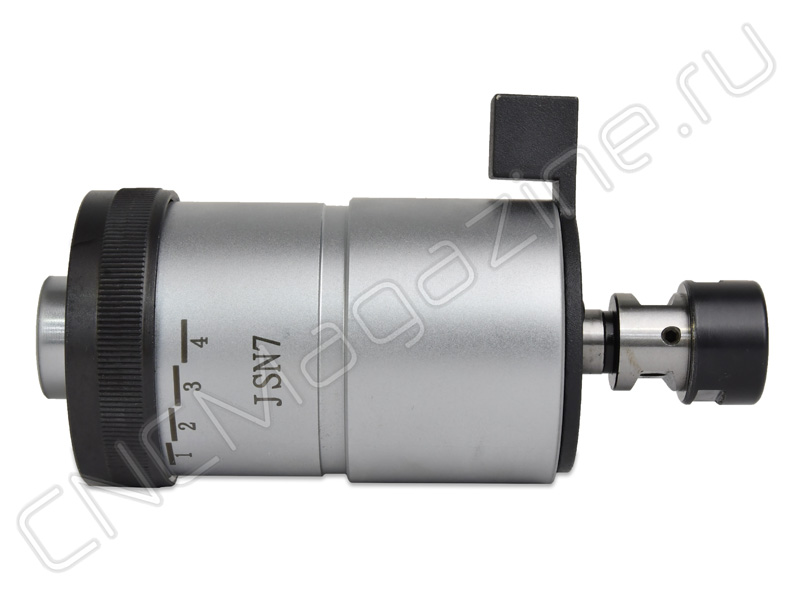

- 4 положения регулировки крутящего момента.
- Механизм осевой компенсации шага.
- Оснащен устройством защиты от перегрузок, позволяющим предотвратить поломку метчика.
- Самопереключающееся устройство реверса без необходимости остановки и переключения вращения шпинделя, более быстрое извлечение оправки.
- Соотношение скорости: 1 (прямое вращение) к 1,6 (обратное вращение).
Видео-обзор и инструкция к реверсивному патрону:
Преимущества оснастки:
- Закаленный материал;
- Защита от вибраций;
- Плавное удаление стружки;
- Стабильная производительность.
Комплект поставки J467:
- Патрон резьбонарезной реверсивный, 1 шт.
- Оправка переходная с резьбой КМ2-JT33 1 шт.
- Оправка переходная с резьбой КМ3-JT33 1 шт.
- Цанги эластичные зажимные, 2 шт.

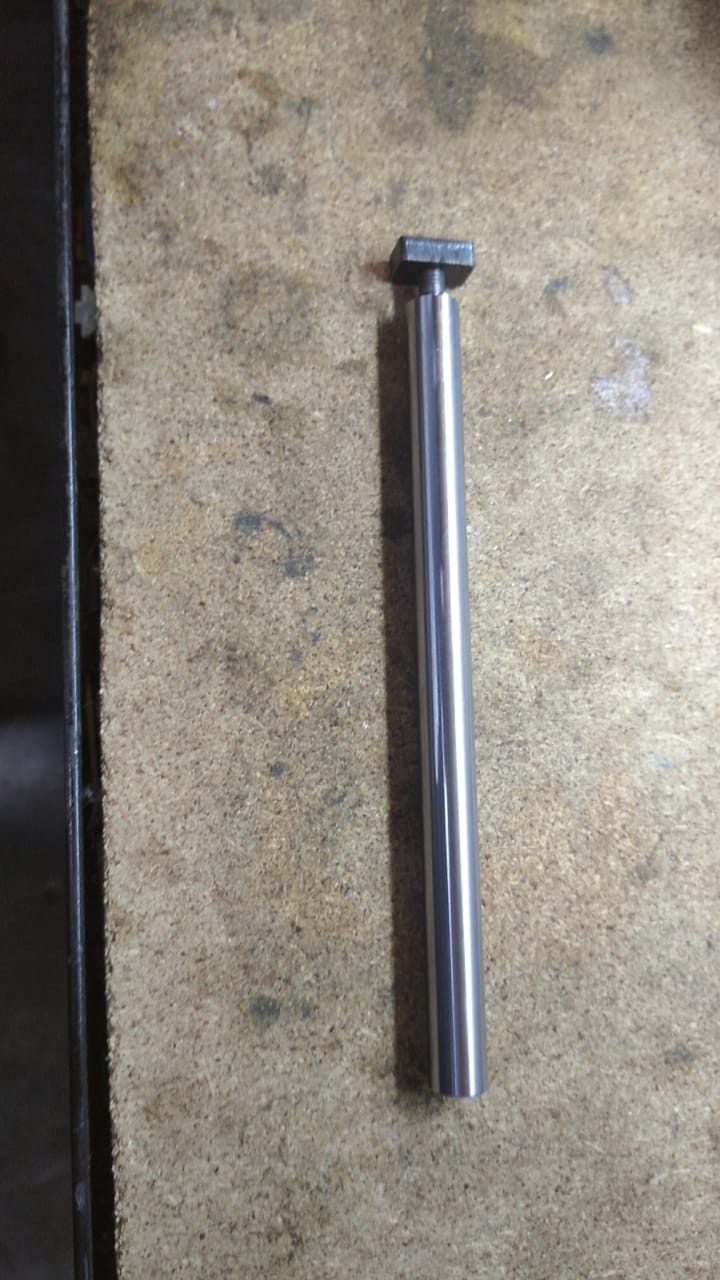

- Тормозная штанга, 1 шт.
- Ключ гаечный, 2 шт.
- Ключ шестигранный, 1 шт.
Особенности работы с реверсивным патроном:
- Патрон J46 − это новый тип резьбонарезной оснастки с реверсивной защитой от перегрузки и регулируемым крутящим моментом, отличающийся компактной конструкцией, высокой эффективностью, безопасностью и надежностью, а также простотой в использовании. Соединение со станком может быть выбрано в соответствии с конической посадкой шпинделя станка.
- Для установки на станок патрон оснащен двумя переходными оправками с коническими хвостовиками стандартной конфигурации, позволяющими быстро заменить оснастку. Используемый для нарезания резьбы метчик закрепляется в патроне с помощью резинометаллической цанговой втулки. В комплект приспособления входят две таких цанги, обеспечивающие зажим инструмента различного диаметра в пределах нарезаемого диапазона резьбы.
- Резьбонарезной патрон типа J46 оснащен механизмом отключения крутящего момента при превышении им установленной величины, а также устройством переключения направления вращения метчика (реверса) без остановки шпинделя и осевой компенсации, необходимой для согласования подачи инструмента со скоростью его вращения.
- Механизм остановки выполняет функции предохранителя в случае заклинивания инструмента, а также устройства, сигнализирующего об окончании обработки при прохождении глухого отверстия. Величину предельного момента можно регулировать, выбрав одно из четырех подходящих значений.

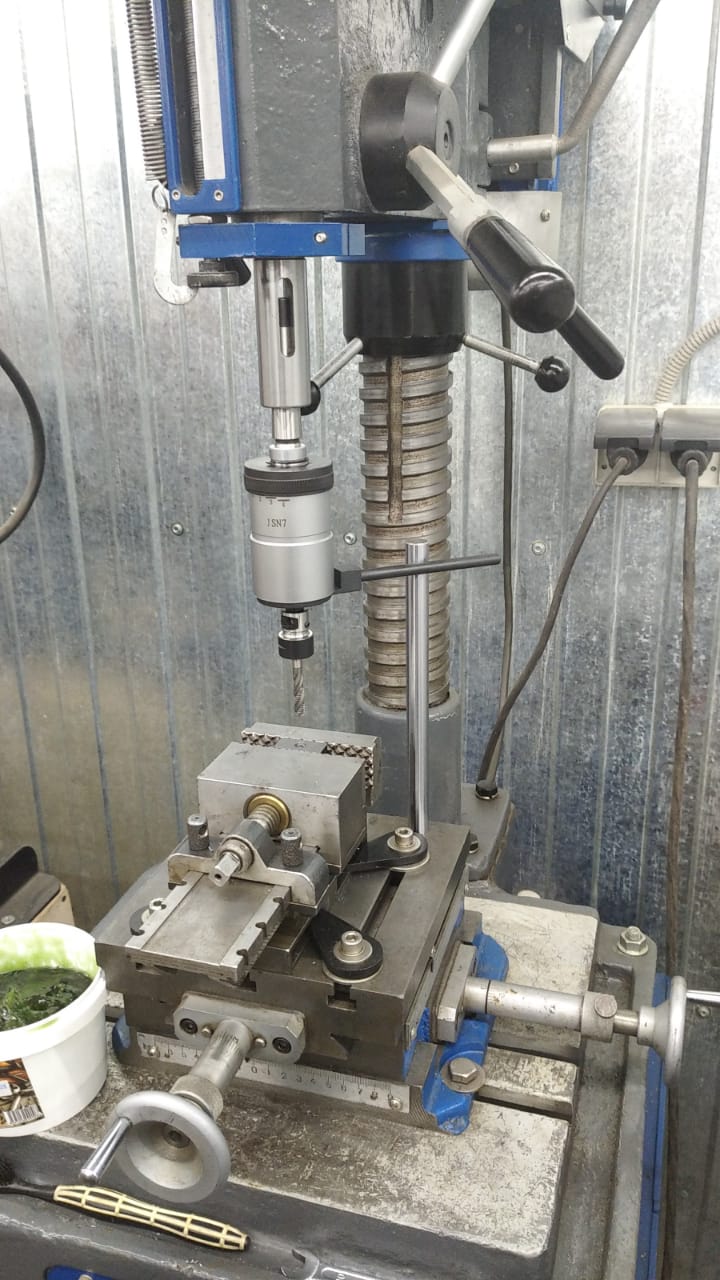

- Устройство включения реверса срабатывает при воздействии на тормозную штангу руки оператора или при остановке ее движения ограничительным упором.
- Конструкция резьбонарезного патрона с автоматическим реверсом обеспечивает надежную защиту от поломки инструмента, облегчает работу оператора и делает его труд более производительным, позволяет выполнять операции по нарезанию резьбы в автоматическом режиме.
Технические характеристики:
- 97 мм
- 23 мм
- М2-М7 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
