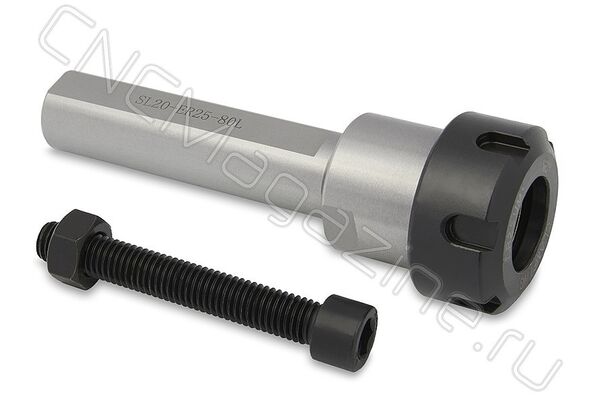

SL20-ER25-80L Цанговый патрон цилиндрический хвостовик, с лыской

Ваше имя

Телефон

E-mail

Комментарий к заказу

Я представитель юридического лица

Антибот

SL20-ER25-80L Цанговый патрон цилиндрический хвостовик, с лыской

Код товара:

Производитель: CNCM

Написать отзыв

Скачать PDF

1 видео

73.70 без НДС (за 1 шт.)

+ −

Купить в 1 клик

Вид цанги:

ER16 ER20 ER25 ER32

Подходящие товары

Подборка для этого товара

Описание
Оплата и доставка
Отзывы
Вопросы
Подходящие товары

Цанговый патрон с цилиндрическим хвостовиком с лыской, диаметр − 20 мм; внешний диаметр гайки − 42 мм; для цанг ER25.

Оснастка фрезерная SL20-ER25-80L для фиксации (закрепления) фрез. Длина хвостовика 80 мм. Биение (точность): 0,005 мм.
Для зажима инструментов с прямым хвостовиком стандарта DIN 6499. Стандартная шестигранная гайка.

Фрезерные патроны с прямым цилиндрическим хвостовиком без лыски. Для цанг стандарта DIN 6499. Фрезерные патроны SL**-ER используются при недостаточном доступе к зоне резания, при фрезеровании с большим вылетом инструмента, для фиксации фрез малого диаметра.

Патрон SL**-ER может быть закреплён на фрезерном или сверлильном станке в более крупный цанговый патрон, а так же в осевой держатель инструмента на токарном станке.

Внимание! Использование винта с гайкой для облегчения установки оправки в патрон.
Сзади оправки есть отверстие для винта.
Каждый раз, когда вы устанавливаете SL-ER в патрон Weldon, вам приходится регулировать положение оправки, но с помощью стержня можно легко определить уже установленный ранее вылет (винт достигает дна держателя).
Таким образом, при следующей установке оправки SL-ER вам не нужно снова регулировать вылет.
Также винт позволяет немного увеличить вылет данной оправки с ц/х с лыской.

Технические характеристики:

Бренд:

CNCM

L1:

132 мм

L2:

52 мм

M12x1.75P

Вариант гайки:

Вид патрона:

SL-ER цанговый с лыской

Вид цанги:

ER25

Назначение:

Цанговый

Диаметр, D:

42 мм

Длина, L:

80 мм

Тип хвостовика:

Диаметр, d:

25 мм

С:

Вес:

0.418 кг

Габариты в упаковке (ДхШхВ):

13x5x5 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
