SK50-PHC20-90 гидропластовый патрон

Код товара:  17235
Производитель: CNCM
Написать отзыв
Скачать PDF

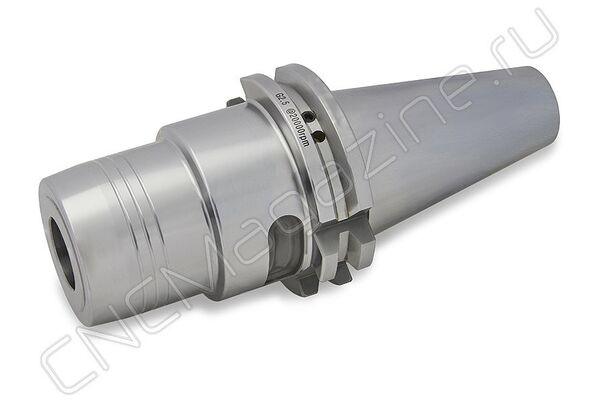

SK50-PHC20-90 гидропластовый патрон
В наличии
1 685.82  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Гидропатрон SK50-PHC20-90 конус DIN 69871 SK для фрезерного станка, в том числе с ЧПУ. Оправка предназначена для жесткой фиксации инструмента с цилиндрическим хвостовиком – фрез, сверл. Посадочный диаметр 20 мм, вылет от шпинделя 90 мм, биение в пределах 0,003 мм.

Устанавливать в гидропластовый патрон инструмент неподходящего диаметра или затягивать винт без установленного инструмента строго запрещено, это повредит мембрану. Для расширения возможностей оправки можно устанавливать специальные цанги или втулки.

В комплект к патрону входит специальный ключ. Штревель, цанги для гидропатрона приобретаются отдельно. Балансировка: G2.5/20000 об/мин. Форма AD/B  ‒ подача СОЖ через сквозное отверстие и фланец.

Используйте режущий инструмент с хвостовиком с допуском в пределах h6.

Гидропластовый патрон – передовая фрезерная оснастка. Наличие полости, заполненной жидкостью под давлением, снижает вибрацию оправок.

Происходит максимальное усилие зажима, обеспечиваются необходимая жесткость и точность позиционирования инструмента. По силе зажима гидропатроны превосходят силовые фрезерные патроны и термооправки. По точности находятся на одном уровне с термозажимными патронами. По геометрической проходимости практически не уступают им.

Отличные показатели гидропластовых патронов:

  • Превосходная стойкость к вытягиванию и отличная передача крутящего момента
  • Удобство в работе
  • Высокая точность
  • Универсальность
  • ​Высокая геометрическая проходимость

Технические характеристики:

Бренд:
L1:
  • 34.5 мм
Вид патрона:
Вид цанги:
Назначение:
Посадочный диаметр:
Диаметр, D:
  • 43 мм
Длина, L:
Тип хвостовика:
Диаметр, d:
Вес:
3.564 кг
Габариты в упаковке (ДхШхВ):
24x13x13 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
