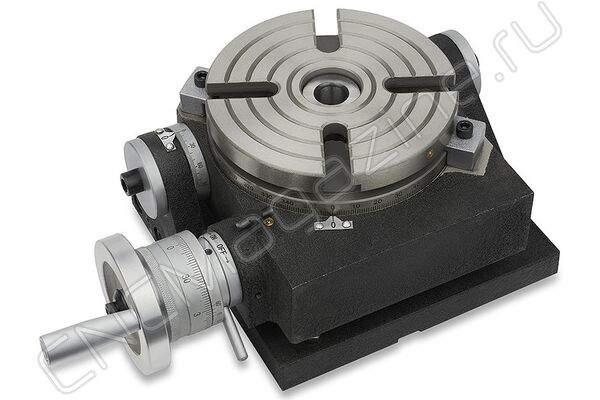

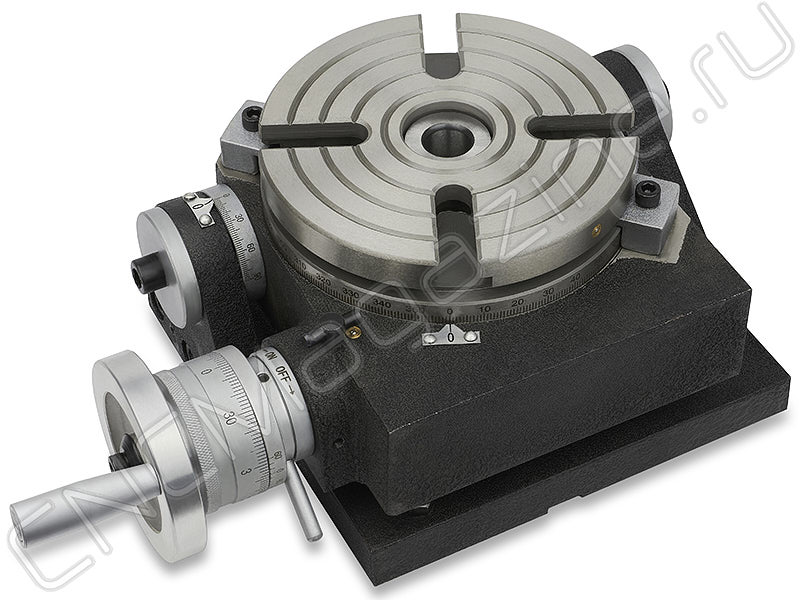

Наклоняемый поворотный стол для станка, с ручным приводом TSK6, диаметр планшайбы 150 мм. Конус шпинделя MT2, передаточное отношение червячной пары 1:90. Для 4-х кулачкового токарного патрона.

Если вы хотите установить 3-кулачковый патрон на 4 паза, вам нужно разместить специальный фланец между патроном и поворотным столом.

Сухари для установки приспособлений не входят в комплект поставки.

Поворотный стол (наклонный стол) TSK6 упрощает и облегчает работу за фрезерными, расточными, сверлильными и другими станками, когда необходимо часто менять положение заготовки относительно режущего инструмента. Предназначен для деления, кругового резания, фрезерования, установки углов, растачивания, локальной обработки и аналогичных работ на металлообрабатывающих станках. Возможно применение оснастки TSK для сварочных работ.

Особенности модели TSK6:

• Ручной привод.
• Данный вид оснастки используется для машинных операций с большими возможностями измерений.
• Возможна обработка заготовок и деталей в различных плоскостях. Стол обеспечивает перемещение заготовки в различных координатах, позволяет фиксировать ее под требуемым углом наклона и производить необходимую обработку с высокой точностью.
• Основание стола позволяет использовать его в вертикальном положении с помощью задней бабки станка.
• Жесткая конструкция обеспечивает точность работы.

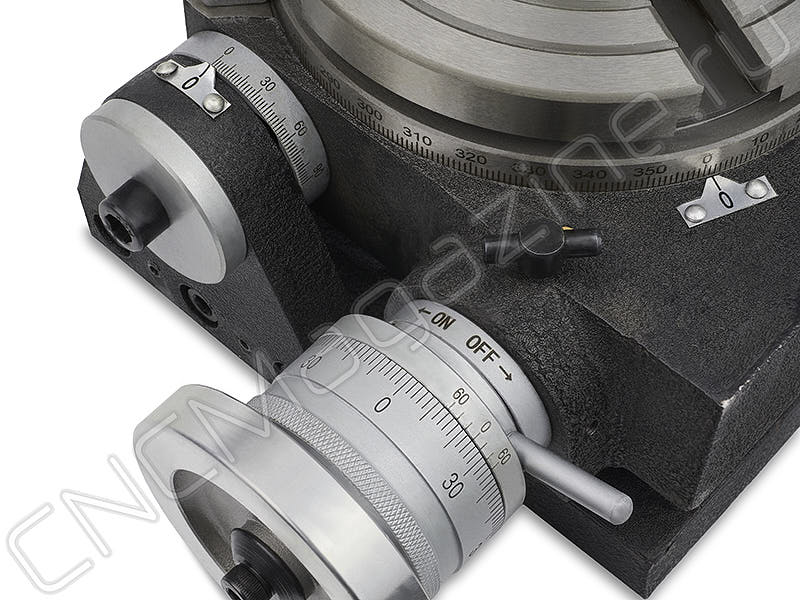

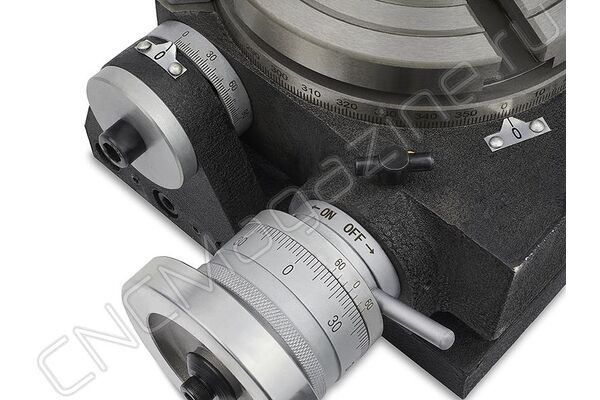

Так как передаточное отношение червячной пары у модели TSK6 составляет 1:90, то 90 полных вращений рукоятки повернут стол на один полный оборот.

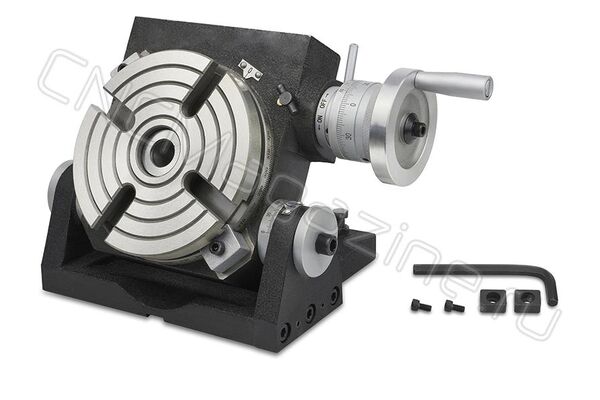

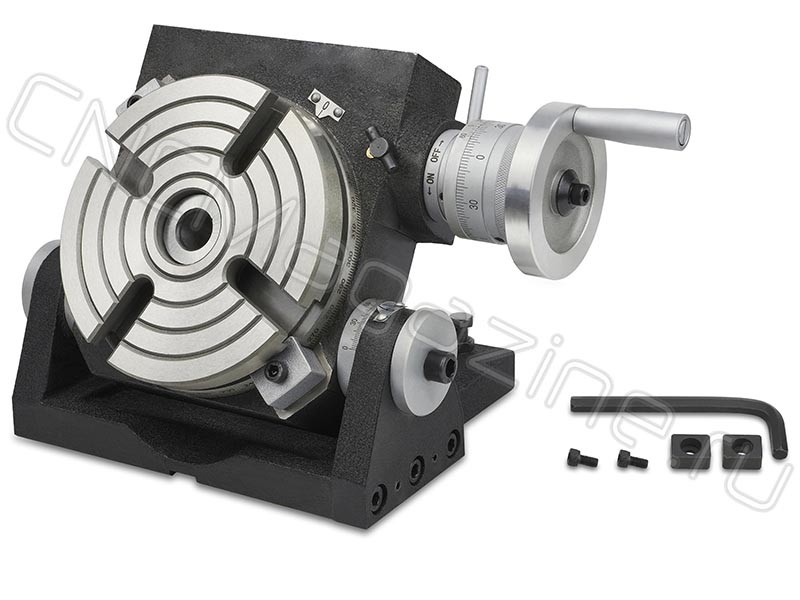

Планшайба проградуирована для вращения на 360°с делением в один градус. Планшайбу стола можно наклонять и фиксировать в любом положении в диапазоне 0-90°. Положение фиксируется двумя гайками, по часовой стрелке.
Сквозное отверстие в планшайбе с лицевой стороны имеет конусность с конусом Морзе, что позволяет с точностью установить центрирующие и зажимные приспособления, измерительные приборы.

Технические характеристики TSK6:

• Диаметр стола 150 мм
• Конусность Морзе центрального отверстия КМ №2 (MT2)
• Ширина Т-образного паза 14 мм
• Модули червяка и червячной передачи 1
• Ширина установочного ключа 16 мм
• Смежный угол Т-образного паза стола 90°
• Передаточное число червячной передачи 1: 90
• Градуировка 360°
• Угол наклона 0°-90°
• Шкала маховика 2´
• Минимальное значение нониуса 20"
• Минимальное значение наклона нониуса 2´
• Точность индексации 60"
• Масса нетто 19 кг
• Вес брутто 21 кг
• Размеры корпуса 340 × 250 × 185.
