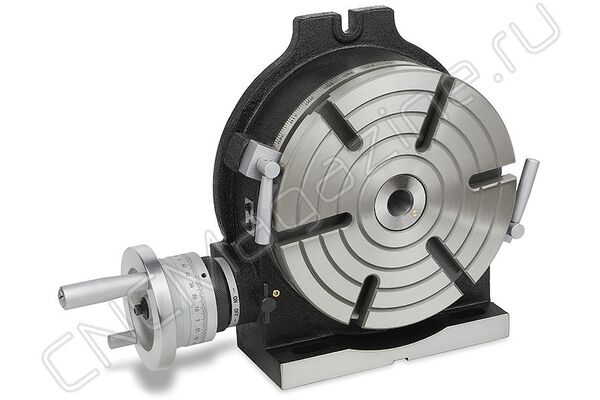

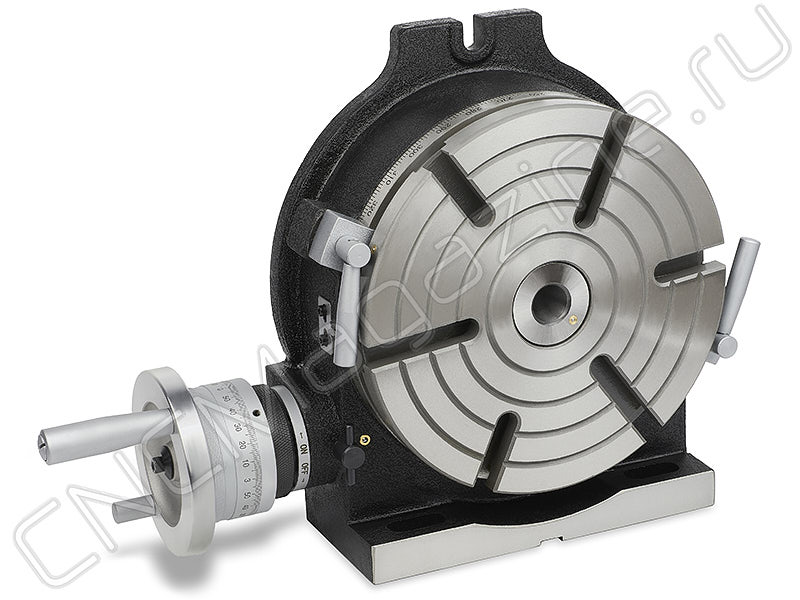

Поворотный стол для станка, горизонтально-вертикальный с ручным приводом TSL400, диаметр планшайбы 400 мм. Ширина шпоночного паза для крепления стола − 18 мм. Ширина шпоночного паза рабочей поверхности стола − 16 мм. Передаточное отношение червячной пары 1:90. Для 6-ти кулачкового токарного патрона.

Сухари для установки приспособлений не входят в комплект поставки.

Стол поворотный фрезерный с горизонтальным и вертикальным креплением, с ручным приводом.
Столы горизонтально-вертикальные серии TSL предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными, расточными, сверлильными и другими станками. Этот тип столов специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS.

Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки. Сквозное отверстие в планшайбе с лицевой стороны имеет конусность с конусом Морзе, что позволяет с точностью установить центрирующие и зажимные приспособления, измерительные приборы.
Так как передаточное отношение червячной пары у модели TSL400 составляет 1:90, то 90 полных вращений рукоятки повернут стол на один полный оборот. Одно полное вращение рукоятки производит поворот планшайбы на 4°.
Планшайба стола проградуирована для вращения на 360°с делением в один градус. С помощью нониуса можно получать точность 10 секунд (10ʺ).

Технические характеристики TSL400:

• Диаметр планшайбы 400 мм
• Расстояние от поверхности планшайбы до основания 145 мм
• Расстояние от центра планшайбы до опорной вертикальной плоскости 260 мм
• Диаметр цилиндрической выточки в центре планшайбы 30 мм.
• Конус центровочного отверстия КМ4
• Количество Т-образных пазов 6
• Ширина Т-образного паза 16 мм
• Угол схождении Т-пазов 60 град
• Ширина шпоночного паза опорной горизонтальной поверхности 18 мм
• Градуировка кругового лимба 360°
• Цена деления лимба маховика 1 мин (1′)
• Минимальное значение шкалы 10 сек (10")
• Максимальная нагрузка в горизонтальном положении 350 кг
• Максимальная нагрузка в вертикальном положении 175 кг
• Габаритные размеры 550 x 500 x 200 мм;
• Масса 95 кг.
