MTB5-NBH2084 Чистовая расточная система (набор)
_(2)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_(3)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_(6)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_(4)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_(2)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_(3)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_(6)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
_(4)_а_в_с.jpg "MTB5-NBH2084 Чистовая расточная система (набор)")
Подходящие товары
Подборка для этого товара

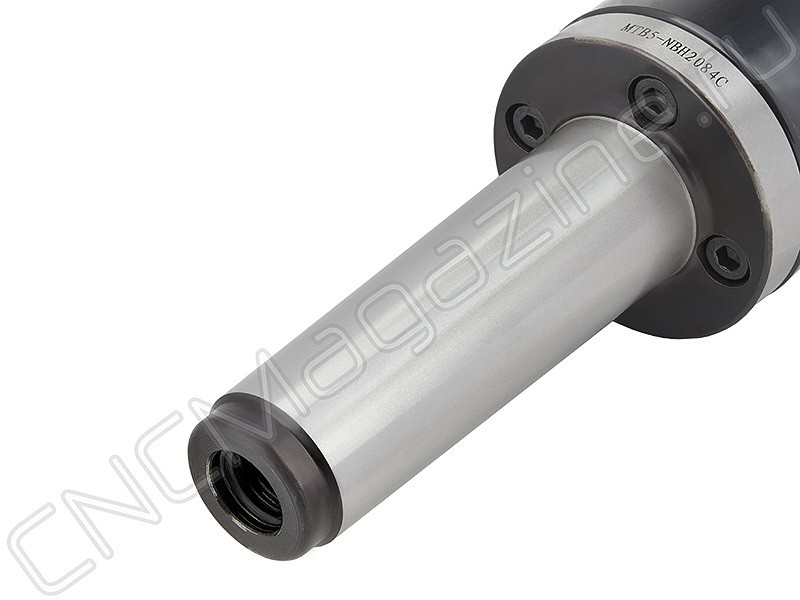

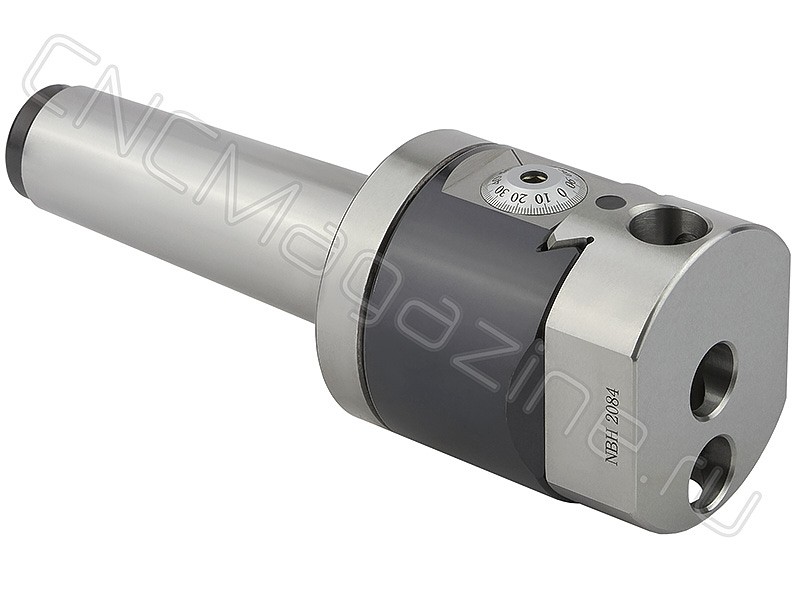

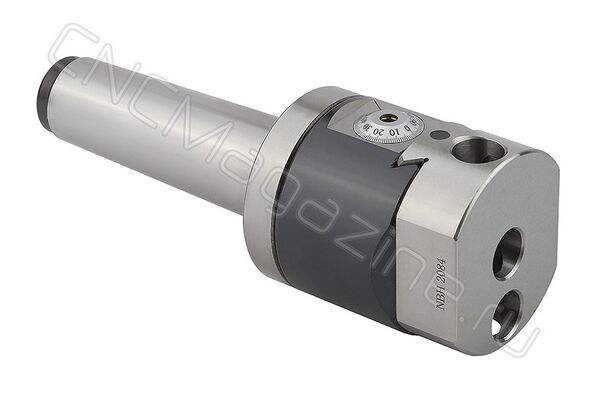

Расточная система MTB5-NBH2084 (набор) для расточки отверстий в диапазоне от 8 до 280 мм. Патрон с конусом Морзе №5 с резьбой. При работе с малыми диаметрами максимальная частота вращения 1600 об/мин

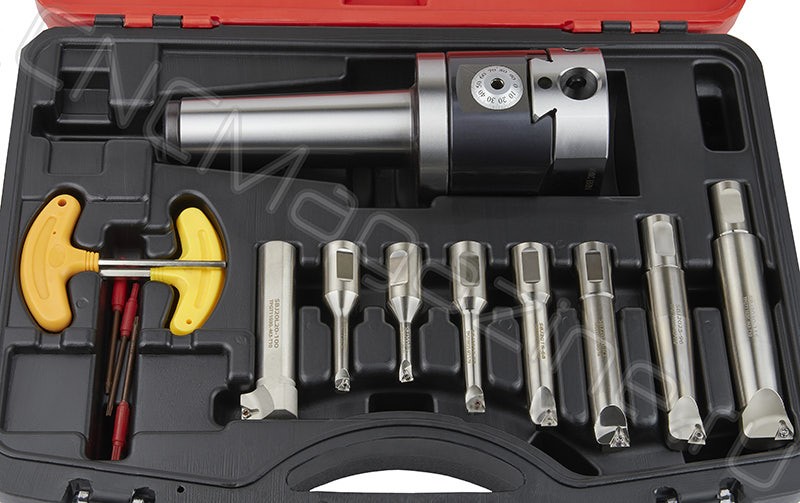

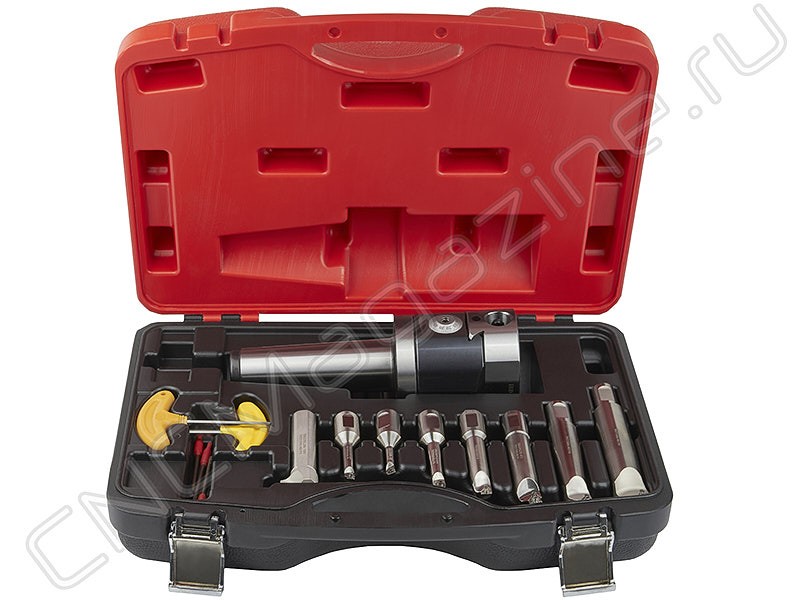

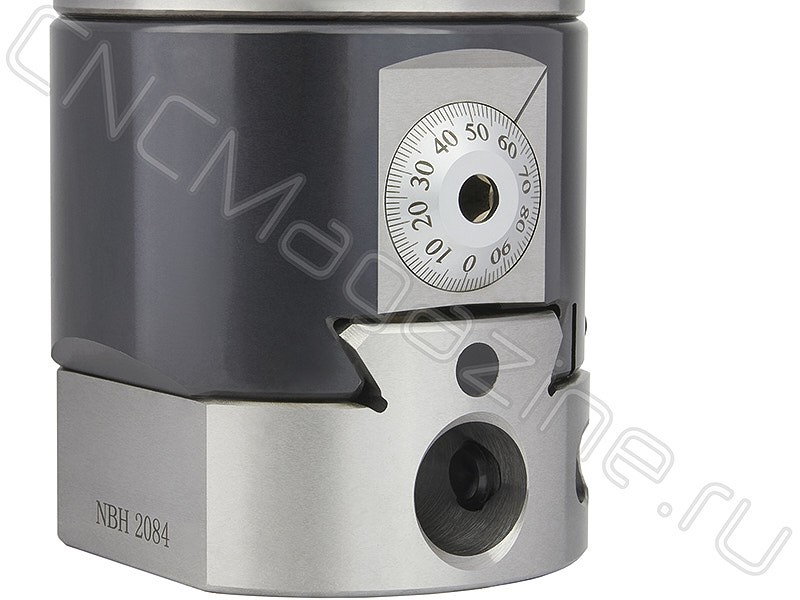

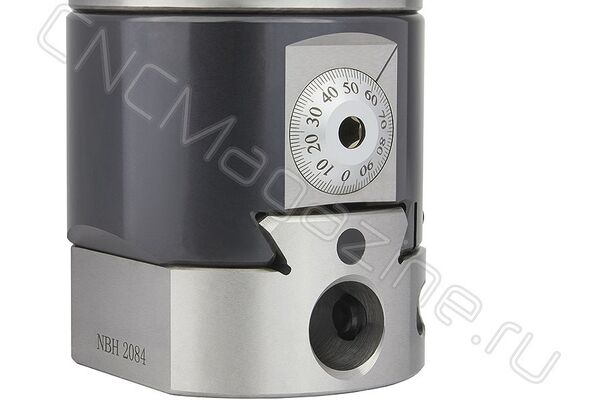

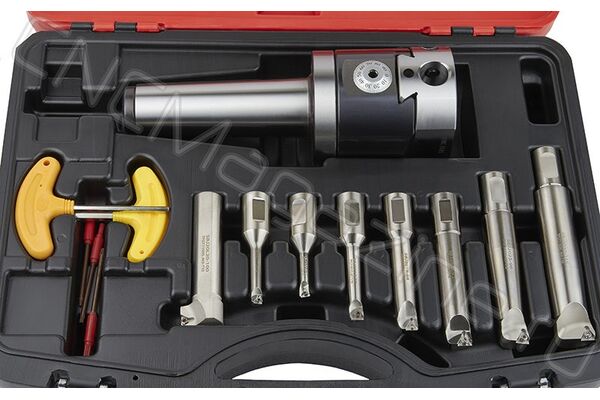

Набор для чистового растачивания MTB5-NBH2084 включает 8 шт. расточных резцов SBJ (без пластин), микрометрическую расточную головку NBH2084, патрон MTB5, набор ключей и ящик. Диаметр хвостовиков резцов 20 мм. Точность системы 0.01 мм. Пластины, используемые в расточных резцах SBJ: TBGT, TPGH, в комплект не входят.
Видео-инструкция к расточной системе NBH2084:
Все элементы набора можно приобрести отдельно.
|
Позиция |
Обозначение |
Диапазон расточки |
Подходящие пластины |
Винт/Ключ |
|
1 |
Патрон фрезерный MTB5 для крепления расточной головки |
|
|
|
|
2 |
Расточная головка NBH2084 |
08-280 мм |
|
|
|
3 |
Державка SBJ2012-53L |
12-17 мм |
TGGT09020Х, TPGH090202L, TPGH090204L |
М2.5х60/Т8 |
|
4 |
Державка SBJ2010-40L |
10-13 мм |
TBGT060102, TBGT060104 |
М2х5/T6 |
|
5 |
Державка SBJ2008-32L |
8-11 мм |
TBGT060102, TBGT060104 |
М2х5/T6 |
|
6 |
Державка SBJ2020-83L |
20-130 мм |
TPGT11030Х, TPGH110302, TPGH110304 |
M3х8/T10 |
|
7 |
Державка SBJ20-20-100L |
120-280 мм |
TPGT11030Х, TPGH110302, TPGH110304 |
M3х8/T10 |
|
8 |
Державка SBJ2016-68L |
16-21 мм |
TPGH090202, TPGH090204, TPGT09020Х |
М2.5х60/Т8 |
|
9 |
Державка SBJ2030-115L |
30-140 мм |
TPGT11030Х, TPGH110302, TPGH110304 |
M3х8/T10 |
|
10 |
Державка SBJ2025-96L |
25-135 мм |
TPGT11030Х, TPGH110302, TPGH110304 |
M3х8/T10 |
|
11 |
Шестигранный ключ М2х5 |
|
|
|
|
12 |
Шестигранный ключ М3х8 |
|
|
|
|
13 |
Ключ Т8 |
|
|
|
|
14 |
Ключ Т10 |
|
|
|
Технические характеристики:
- Чистовая
Диапазон диаметров отверстий, которые можно обработать с помощью конкретной расточной головки
- 8-280 мм
- 28 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
