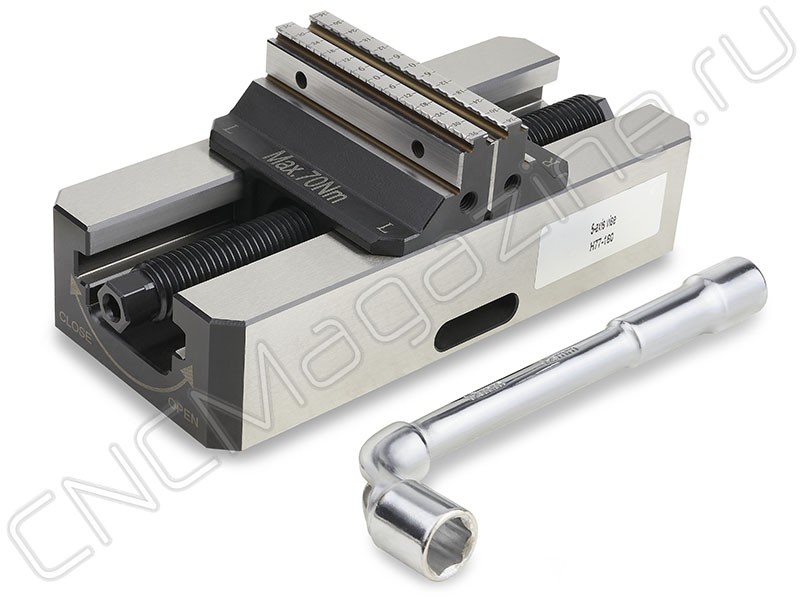

Тиски самоцентрирующиеся H77-160 для 5-ти осевой обработки

Код товара:  21519
Производитель: CNCM
Написать отзыв
Скачать PDF
1 видео
Тиски самоцентрирующиеся H77-160 для 5-ти осевой обработки
Тиски самоцентрирующиеся H77-160 для 5-ти осевой обработки
Тиски самоцентрирующиеся H77-160 для 5-ти осевой обработки
В наличии
7 466.52  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Рабочий ход губок 110 мм. Последняя ступень губок зубчатая, высота 3 мм. Высота губок 27 мм, переставляются.

Самоцентрирующиеся прецизионные станочные тиски H77 с зубчатыми губками используются для выполнения однотипных операций с заготовками разного размера. Обеспечивают автоматическое центрирование детали во время ее зажима.
Подходят для 3-х, 4-х и 5-ти осевых обрабатывающих центров ЧПУ.

  • Губки переворачиваются для решения различных задач.
  • Верхняя зубчатая ступень тисков H77 позволяет обрабатывать заготовку с минимальным технологическим припуском в пятикоординатных станках.
  • Благодаря наличию ступенчатой гладкой губки, можно осуществить зажим за полученные обработанные поверхности, и закончить обработку детали, удалив технологический припуск.
  • Модульность и универсальность!
  • Максимальное усилие зажима: 20 КН (2000 кг).
  • Твердость губок: 58 HRC.
  • Материал: мартенситная нержавеющая сталь.
  • Гайка зажимного механизма латунная.
  • Точность: 0,005 мм.

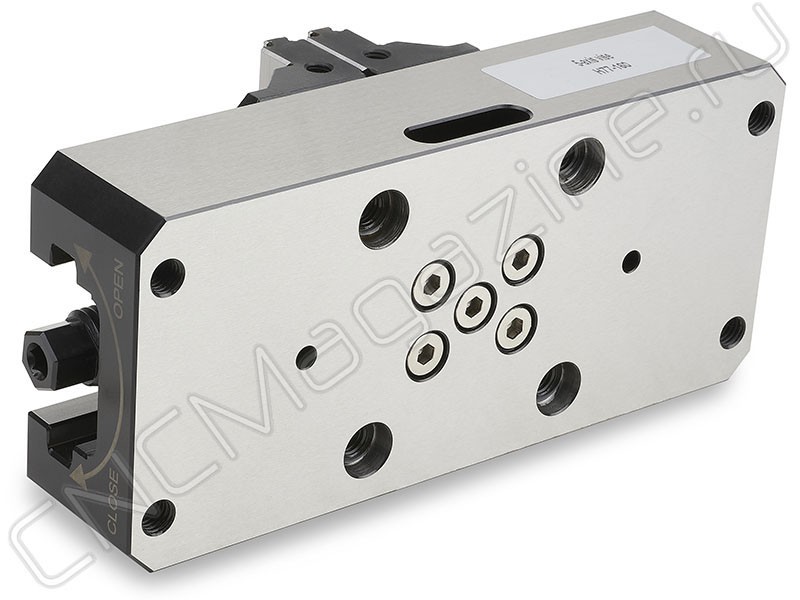

  • Универсальное основание, посадочные отверстия подходят под многие 5-ти осевые обрабатывающие центры.
  • Механический зажим в базовую плиту либо установка на винты или зажимами в пазы.

Видео-обзор тисков серии H77







Длина основания L 170 мм. Приобретается отдельно.

Технические характеристики:

Бренд:
Вид оснастки:
Материал тисков:
Межосевое расстояние шпилек:
  • 52 мм
Механизм позиционирования:
  • Нет
Особенности тисков:
Применение:
Серия тисков:
Рабочий ход, Smax:
110 мм
Ширина губок, B:
H:
L:
Усилие зажима:
Вес:
3.600 кг
Габариты в упаковке (ДхШхВ):
27x13x11 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
