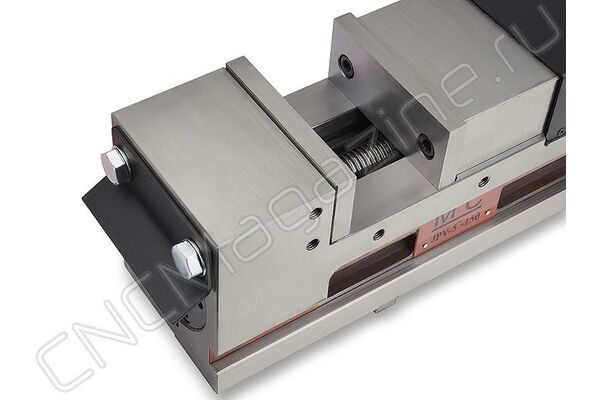

Пневматические прецизионные тиски высокого давления JPV-5"-150
(3)_т_а_в_.jpg "Пневматические прецизионные тиски высокого давления JPV-5\"-150")
_т_а_в_.jpg "Пневматические прецизионные тиски высокого давления JPV-5\"-150")
(3)_т_а_в_.jpg "Пневматические прецизионные тиски высокого давления JPV-5\"-150")
_т_а_в_.jpg "Пневматические прецизионные тиски высокого давления JPV-5\"-150")
Пневматические прецизионные тиски высокого давления JPV-5"-150
Подходящие товары
Подборка для этого товара
Тиски станочные пневматические высокого давления. Ширина губок 130 мм. Поставлятся с прижимами (4 шт.) и рукояткой.
Тиски изготовлены из высокопрочного пластичного графитового чугуна (FCD-60). Рабочая поверхность закалена и отшлифована с высокой степенью точности. Твердость рабочих поверхностей достигает HRC45. Высокоточные и износостойкие тиски применяются для обработки деталей на фрезерных и сверлильных станках. Встроенный пневматический двигатель c автоматической системой компенсанции давления позволяет избежать деформации заготовок.
Особенности тисов серии JPV:
- Высокая сила зажима даже при давлении воздуха в системе 8 кг/см².
- Регулировка усилия зажима 0-6000 кг/см².
- Автоматическая система компенсанции давления.
- Возможность предварительной регулировки с помощью маховика.
- Диапазон безопасного зажима 8 мм, скорость переключения 1.5 сек.
- Расхождение губок возможно от максимального значения для модели, до полного их смыкания.
- Предусмотрены сменные губки (приобретаются отдельно).
- 4 способа зажима заготовки, режимы S1, S2, S3 доступны только со специальными губками (приобретаются отдельно).
- Три способа крепления тисков: вертикальный, горизонтальный и на боку.
Преимущества пневматических тисков JPV:
- Продукт является эксклюзивным патентом, одобренным USA, Тайванем и КНР
Принцип тисков JPV основан на использовании поршневого пневмодвигателя (PAT. конструкция). Автоматизированная работа, нет необходимости в гидравлическом цилиндре, этот единственный вид превосходит любой бренд на внутреннем и международном рынке. - Сверхвысокая сила захвата
Даже при низком давлении воздуха 8 кг/см², обеспечивает сверхвысокую силу захвата 6000 кг/см², а усилие захвата 0~6000 кг/см² можно свободно регулировать с помощью регулятора давления. - Автоматический поиск самого высокого источника воздуха
При обработке заготовок из меди, алюминия и др. материалов, не содержащих железа, а также необработанного чугуна и пр., когда выполняется тяжелая резка, она может быть выполнена с регулируемым усилием захвата для обеспечения необходимого зажима заготовки, а также с функцией автоматической компенсации и удержания давления и т. д. - Самый большой диапазон безопасного зажима
Скорость переключения составляет всего 1,5 секунды с диапазоном безопасности 8 мм, также тиски оборудованы страховочной линией на маховике и наглядно видно, превышен или нет диапазон безопасности зажатой заготовки. - Три вида установки тисков: вертикально, на боковую сторону, горизонтально
Шесть граней корпуса тисков имеют суперотшлифованную и предварительно настроенную удерживающую прорезь и могут работать вертикально без зажимного приспособления. - Суперпрочный материал
Корпус тисков изготовлен из высокопрочного графитового чугуна (FCD-60), цельная конструкция и закаленная термообработка (HRC45) на двух направлениях скольжения обеспечивают высокую точность, долговечность оснастки и высокую растяжимость. - Фиксированная прижимная конструкция с погружным уголком.
Видео-обзор пневмогидравлических тисков JPV:
| S (max) | S1 | S2 | S3 |
|
150 |
250 |
275 |
380 |
| № | Стандарт проверки отклонения: 100 мм | Отклонение |
| 1 | Параллельность поверхности тисков со скользящей поверхностью | 0.01 мм |
| 2 | Вертикальность конца губок с основанием | 0.015 мм |
| 3 | Вертикальность стороны со скользящей поверхностью | 0.02 мм |
| 4 | Параллельность губок при раскрытии тисков | 0.02 мм |
| 5 | Перпендикулярность губок при раскрытии тисков | 0.02 мм |
| 6 | Отклонение зажатой заготовки относительно горизонтальной линии | 0.02 мм |
| 7 | Отклонение зажатой заготовки относительно вертикальной линии | 0.015 мм |
| 8 | Прямой угол вертикального блока к нижней части тисков | 0.02 мм |
- Прямое выходное давление обеспечивает двухстороннюю мощность для предотвращения деформации основного корпуса, и рабочие части долго сохраняют точность.
- Коническая форма может обеспечивает блокировку угла, чтобы исключить поднятие губок.
- Компрессор низкого давления 8 кг/см² может производить усилие зажима до 6000 кг/см² (для некоторых моделей).
- Тиски могут прессовать даже гвозди – благодаря автоматической системе компенсации давления.
Технические характеристики:
- 380 мм
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет
- 157 мм
- 85
- 110
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
- 160 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
