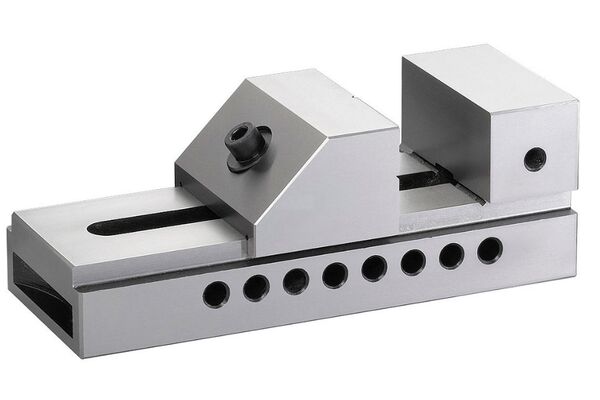

Тиски станочные лекальные QKG63
Тиски станочные лекальные QKG63
Подходящие товары
Подборка для этого товара

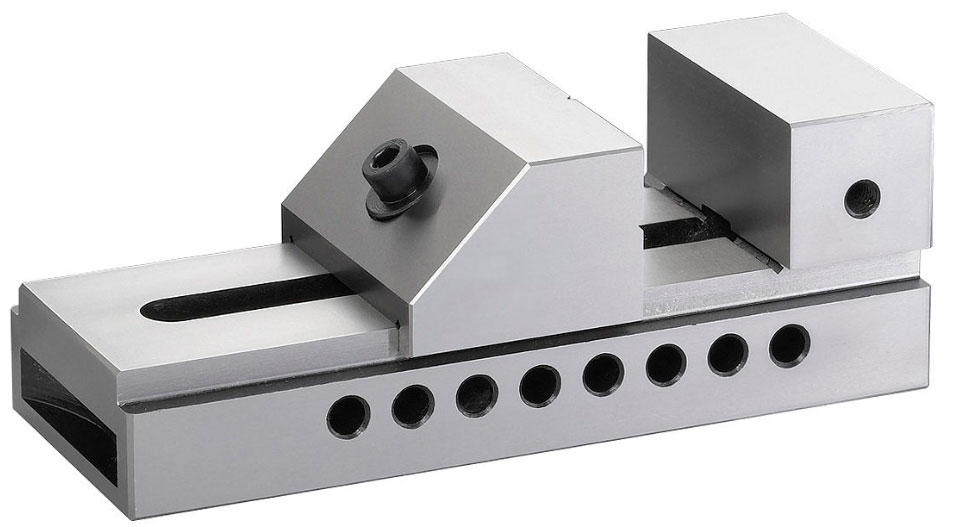

Тиски станочные прецизионные, лекальные. Тип 3340. ГОСТ 20746-75. Ширина губок 63 мм. Торцевой паз - 10 мм, боковой паз - 9.65 мм.
Тиски инструментальные прецизионные, быстропереналаживаемые. Изготовлены из легированной стали высокого качества. Твердость рабочих поверхностей достигает HRC58-62.
Параллельность: 0.005/100 мм.
Перпендикулярность: 0.005 мм.
Быстрый зажим благодаря подвижной и неподвижным губкам и простота в работе. Губки грубо устанавливаются под размер детали с помощью штыря (ряд отверстий в основании), а затем шестигранным ключом (входит в комплектацию) в верхней прижимной гайке дотягиваются до жесткой фиксации. Такое сжимание губок без ходового винта с ручкой уменьшает габариты оснастки – ее проще разместить на станке или столе, полностью используя рабочий ход тисов. Подвижная губка имеет горизонтальную и вертикальную проточку для фиксации цилиндрических заготовок. Расхождение губок возможно от полного смыкания до максимального значения Smax модели.
Инструментальные тиски QKG предназначены для закрепления на магнитный стол, станину при шлифовании заготовок, точных измерениях и проверках, для линейного резания и т.д. Простая конструкция тисков позволяет их устанавливать на различное оборудование. Тип QKG применяется на шлифовальных, фрезерных, электроэрозионных и других станках. Так как лекальные тиски имеют очень высокую параллельность всех плоскостей, достаточно один раз зафиксировать в них обрабатываемую деталь, а потом вращать только тиски.
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
