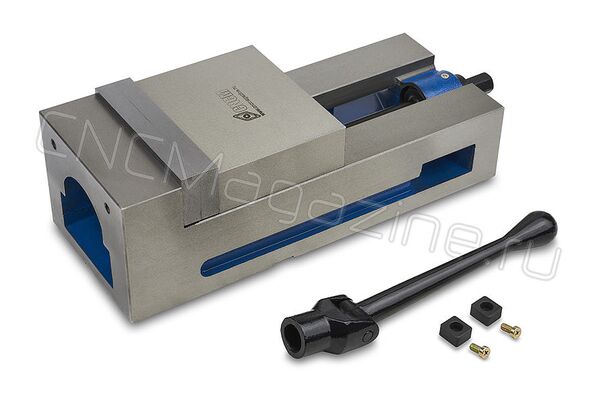

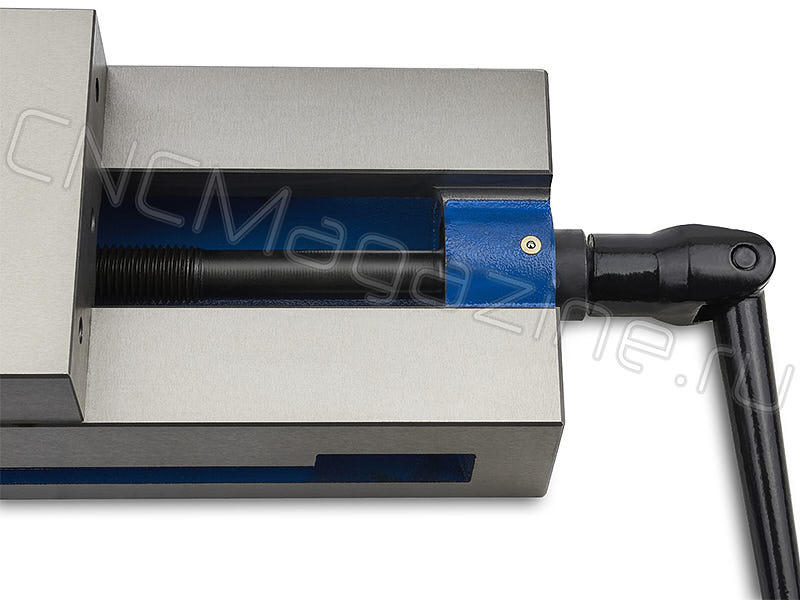

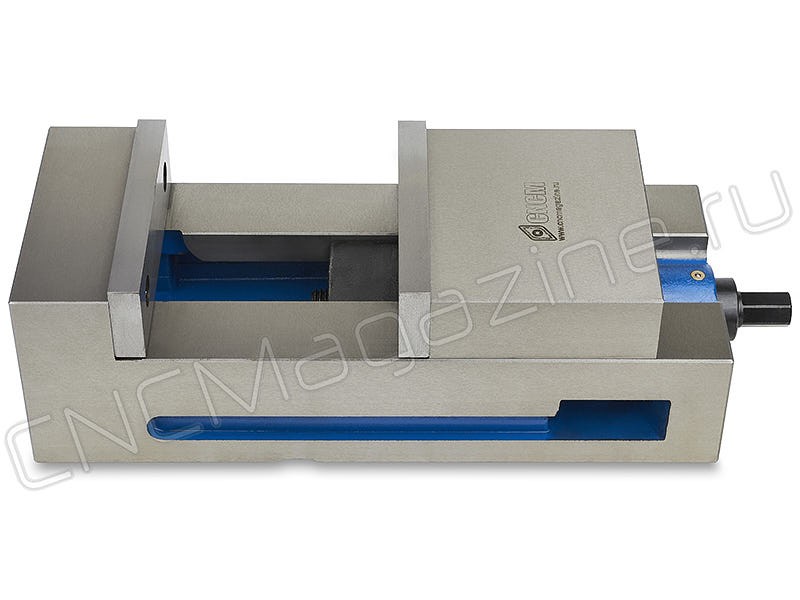

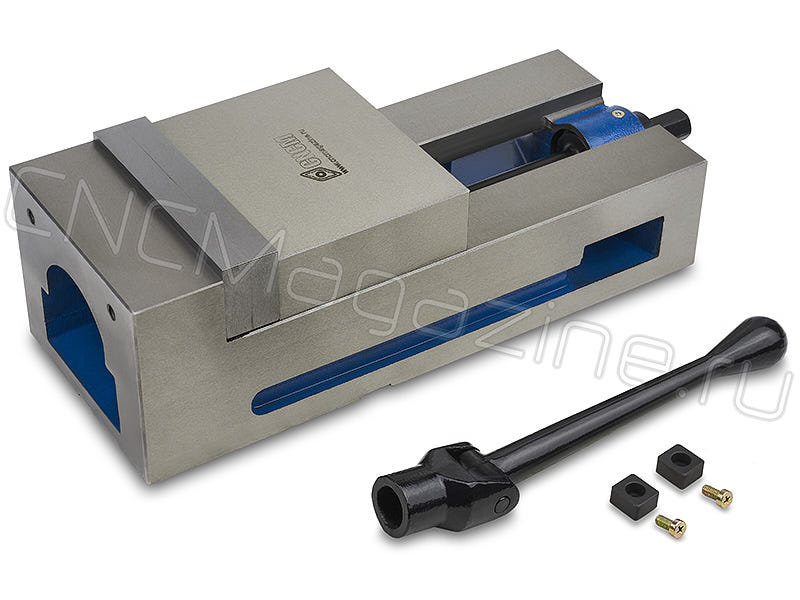

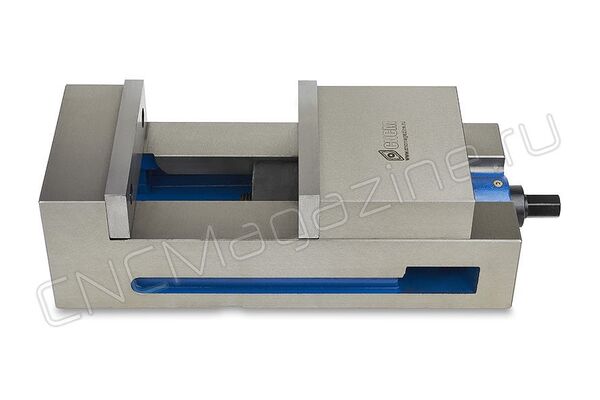

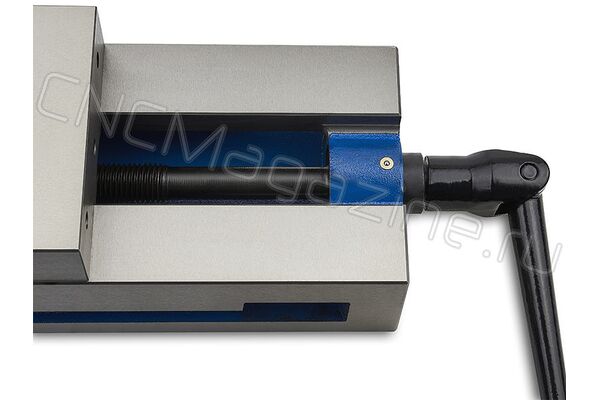

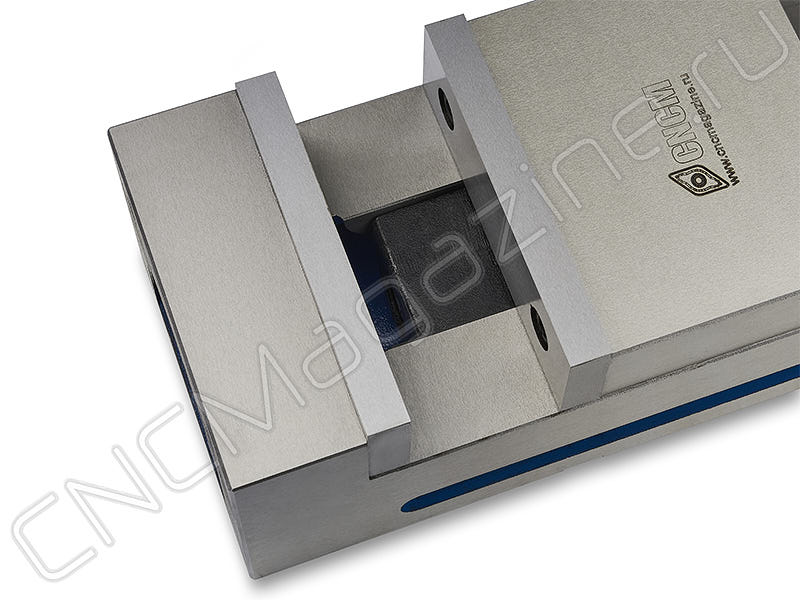

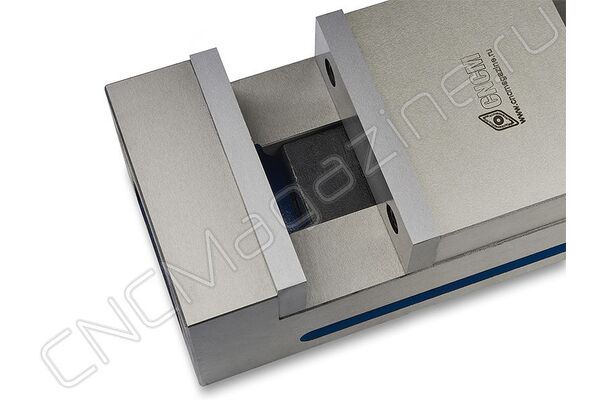

Тиски станочные прецизионные QM16150U

Код товара:  20019
Производитель: CNCM
Скачать PDF
Тиски станочные прецизионные QM16150U
Тиски станочные прецизионные QM16150U
Тиски станочные прецизионные QM16150U
Тиски станочные прецизионные QM16150U
Тиски станочные прецизионные QM16150U
В наличии
732.25  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Тиски машинные QM16150U, ширина губок 150 мм. С фиксированной и подвижной губкой. Ширина установочного паза 18 мм. Размер шпонки 19.8х17.9х10.9 мм (ДхШхТ).

Отклонение по плоскостям: ≤0.025 мм/100 мм
Параллельность: ≤0.02 мм/100 мм
Перпендикулярность: ≤0.01 мм.

Особенности модели:
1. Высокоточные станочные жестко фиксирующие тиски.
2. Корпус из чугуна с шаровидным графитом для высокой прочности и стабильности.
3. Благодаря параллельности и перпендикулярности корпуса тиски можно размещать как на основании, так и на боковую сторону.
4. Рабочие поверхности закалены свыше HRC45 для лучшей износостойкости.
5. Неподвижная губка прочно соединена с корпусом, что повышает прочность оснастки.
6. Специальный сферический элемент в подвижной губке направляет зажимное усилие вниз, что предотвращает выдавливание заготовок при продольном горизонтальном воздействии, и позволяет избежать деформации поверхности.



​

Примечание: Рукоятка входит в комплект.

Технические характеристики:

Бренд:
h:
115.1 мм
h2:
121.2 мм
Вид оснастки:
Материал тисков:
Механизм позиционирования:
  • Нет
Особенности тисков:
Применение:
Серия тисков:
Рабочий ход, Smax:
158 мм
Ширина губок, B:
N:
18 мм
H:
L:
Усилие зажима:
Вес:
27.000 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

К этому товару подходят:

Набор параллельных блоков VP118 (18 шт.)
Набор параллельных блоков VP118 (18 шт.)
В наличии
590.48
БПК-12-36 блок параллельный круглый
БПК-12-36 блок параллельный круглый
В наличии
33.97
Набор параллельных блоков VP100 (18 шт.)
Набор параллельных блоков VP100 (18 шт.)
В наличии
738.10
Посмотреть все

Россия — родина бренда

Китай — страна производства

Безналичный расчет

Для юр. лиц и ИП доступна оплата через расчетный счет. После оформления заказа менеджер вышлет счет на оплату. При отгрузке мы предоставляем весь пакет документов.

Доставка транспортными компаниями

ТК: Автолайтэкспресс, M&M, DPD. Тариф выбирается Покупателем: до терминала или "до дверей". При получении товара нужна доверенность с печатью от компании-плательщика.

Самовывоз заказа

Отгрузка товаров из наличия на складе производится по адресу: г.Минск, ул. Шаранговича, 7.
Отзывы 1
Михаил Ерофеев
Купил(а) товар
Преимущества
Через 3 месяца использования тиски пришли в негодность из-за производственного брака - подвижная губка с обратной стороны не шлифованная (поверхность с фрезера) , из-за этого образовались надиры на рабочей поверхности. Губка болтается. Использовать тиски теперь на станках с ЧПУ нецелесообразно.
Комментарий
Производственный брак
Ответ от администратора
Как выяснилось при анализе данных от вас, тиски эксплуатировались ненадлежащим образом, прижим в двух точках не дает необходимой жесткости и способствует деформации тисков при фиксации изделия. На верхней плоскости направляющей видны многочисленные следы ударов, на подвижной губке следы от врезания инструментом или оправкой. Совокупность этих причин привела к выходу тисков из строя. Не шлифованная поверхность подвижной губки не могла привести к поломке тисков.
