Тиски станочные поворотные жестко фиксирующие QM1680
Подходящие товары
Подборка для этого товара
Тиски станочные серии QM с поворотным основанием жестко фиксирующие. Тип 3418. Габаритные размеры 281х164х101 мм. Ширина губок 80 мм. Толщина губок 9.4 мм. Размер шпонки 19.9х14х9.10 мм (ДхШхТ). Паз крепления к столу 14.1 мм.
Параллельность: 0.05/100 мм.
Перпендикулярность: 0.05 мм.

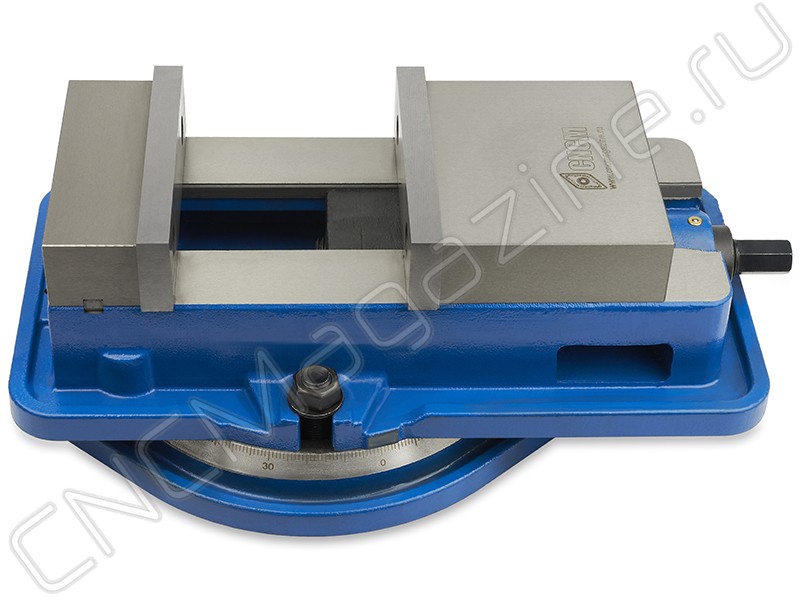

Поворотное основание 360° со шкалой лимба.
Тиски станочные серии QM широко используются на прецизионных шлифовальных, сверлильных и фрезерных станках, особенно хорошо подходят для чистовых операций.
Специальный сферический сегмент в подвижных губках оказывает вертикальное силовое воздействие, направленное вниз, когда тиски зажимают заготовку (продольное горизонтальное усилие сжатия заготовки). Данная конструкция тисков позволяет избежать приподнимания заготовки при ее зажиме и предотвращает деформацию формы поверхности.

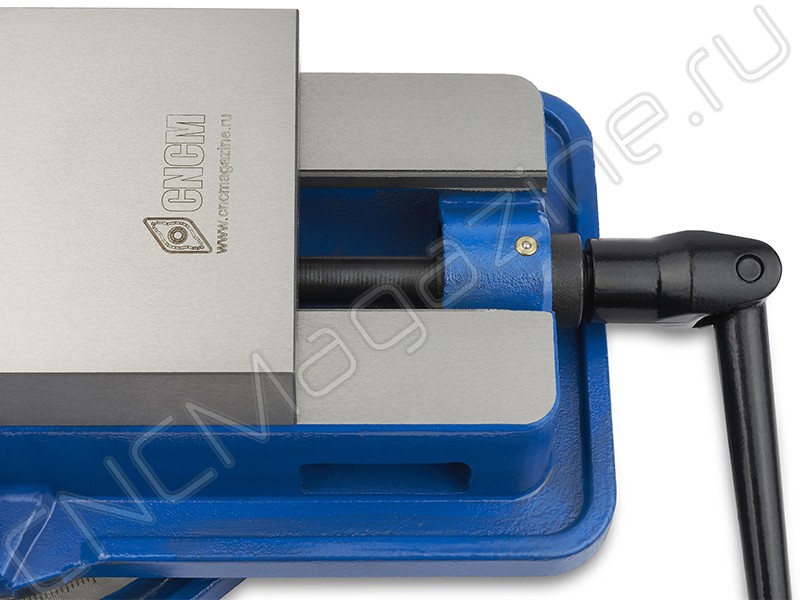

Вал зажимного винта опирается на игольчатый подшипник, что обеспечивает большую плавность хода винта. Винт защищен от попадания грязи и стружки.

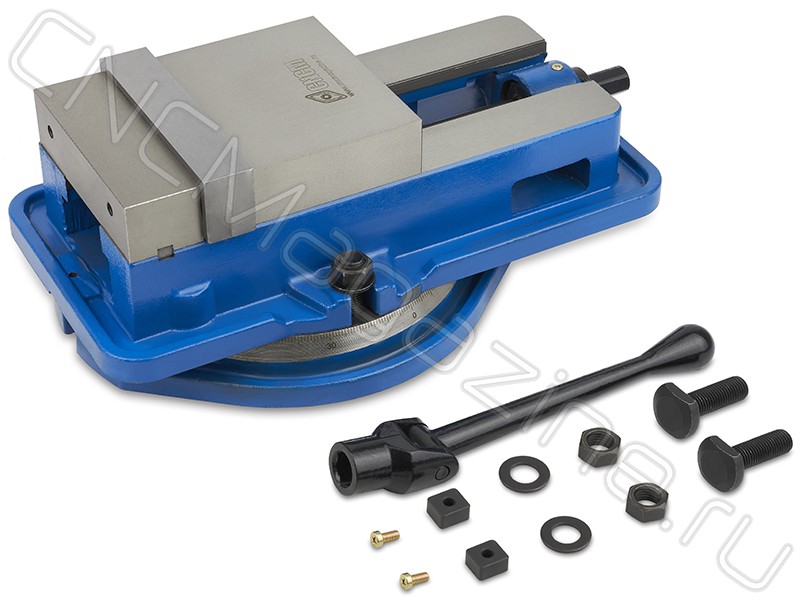

Имеется паз в поворотном основании тисков и места крепления установочных шпонок для точного позиционирования оснастки. Сняв поворотное основание, тиски можно использовать как неповоротные, закрепив их установочными шпонками (есть два поперечных паза).

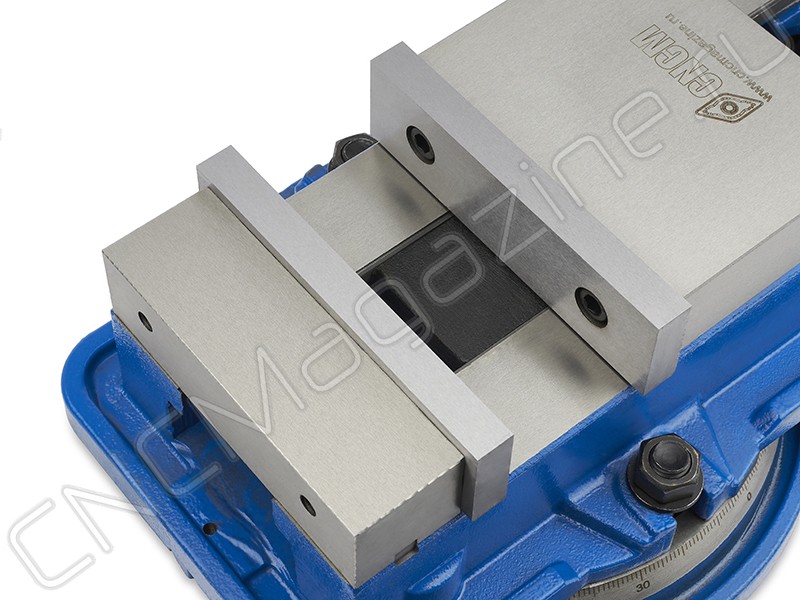

Съемные губки отшлифованы и закалены, что обеспечивает их долговечность и сохранение точности при работе.
Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подойдут для зажима листовых материалов или небольших по толщине заготовок. Обратите внимание, что жесткость фиксации в данных случаях определяется только винтами и площадь зажима получается небольшая.
Тиски не предназначены для парной работы, для этого необходимо использовать серии GT (CNCM), Standard (Gerardi).
| L1 | L2 (Smax) | L3 | L4 |
|
206 |
77 |
120 |
162 |
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Поворотный
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
