Тиски машинные QM1680N, ширина губок 81.2 мм. Ширина установочного паза 14 мм. Размер шпонки 20х14х9 мм (ДхШхТ).
Прочные и точные тиски для станков, обрабатывающих центров, шлифовальных станков, с ЧПУ.
Отклонение по плоскостям: ≤0.015 мм/100 мм
Параллельность: ≤0.03 мм/100 мм
Перпендикулярность: ≤0.03 мм.
Особенности модели:
1. Высокоточные станочные жестко фиксирующие тиски.
2. Корпус из чугуна с шаровидным графитом для высокой прочности и стабильности.
3. Благодаря параллельности и перпендикулярности корпуса тиски можно размещать как на основании, так и на боковую сторону.
4. Рабочие поверхности закалены свыше HRC45 для лучшей износостойкости.
5. Неподвижная губка прочно соединена с корпусом, что повышает прочность оснастки.
6. Специальный сферический элемент в подвижной губке направляет зажимное усилие вниз, что предотвращает выдавливание заготовок при продольном горизонтальном воздействии, и позволяет избежать деформации поверхности.

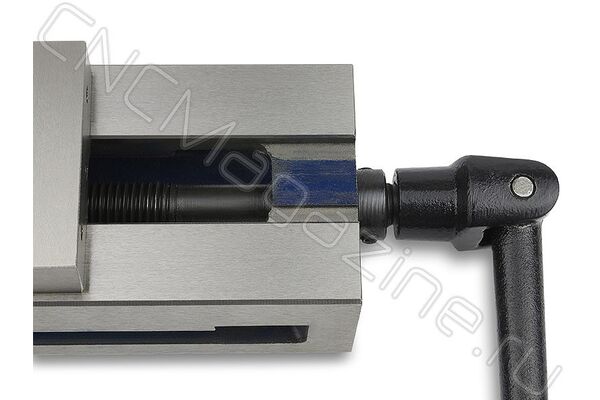

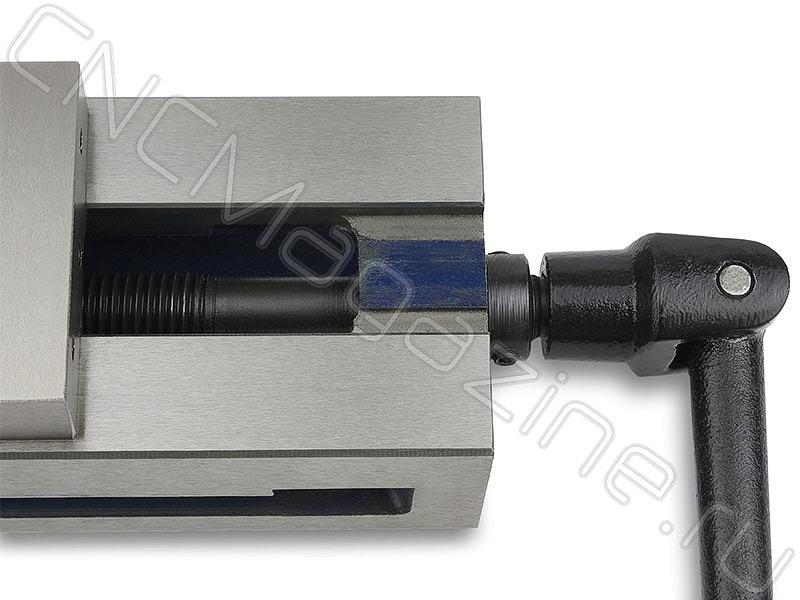

7. На валу установлен игольчатый подшипник, что позволяет без труда вращать рукоятку, получая максимальные усилия зажима.
Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подходят для зажима листовых материалов или небольших по толщине заготовок. Внимание! Жесткость фиксации в данных случаях определяется только винтами и площадь зажима ограничена.
| L1 | L2 (Smax) | L3 | L4 |
|
210 |
80 |
126 |
265 |

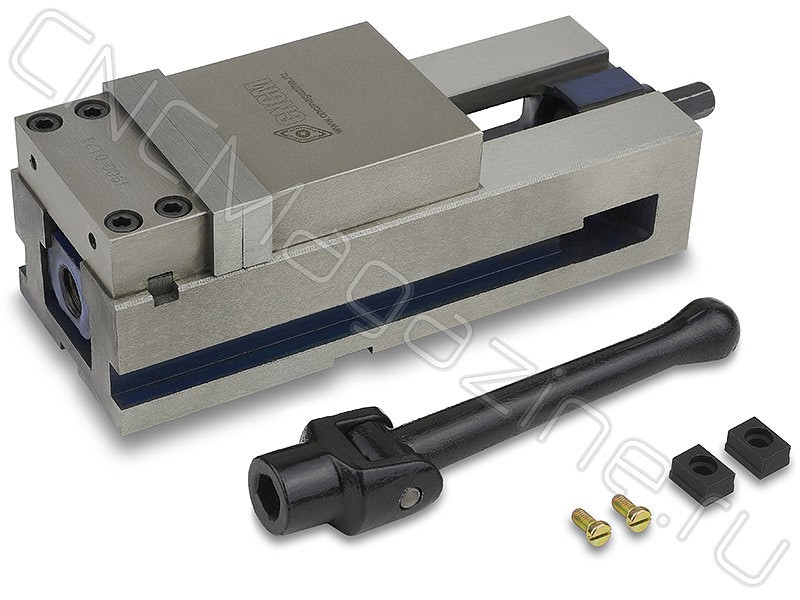

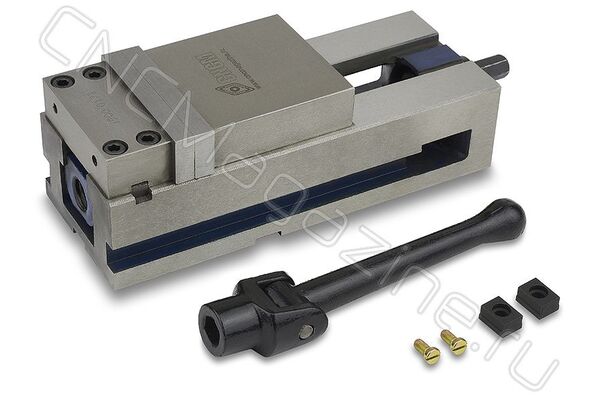

Примечание: Рукоятка, винты и сухари входит в комплект.
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
