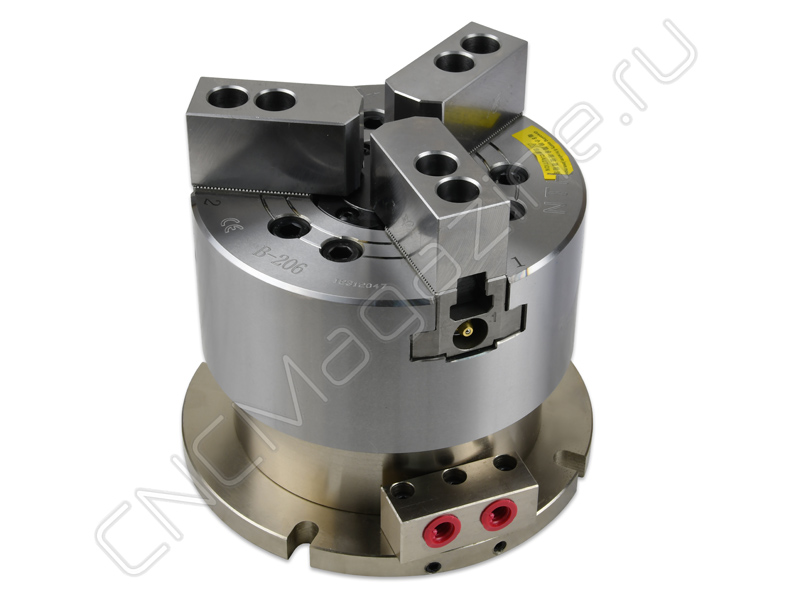

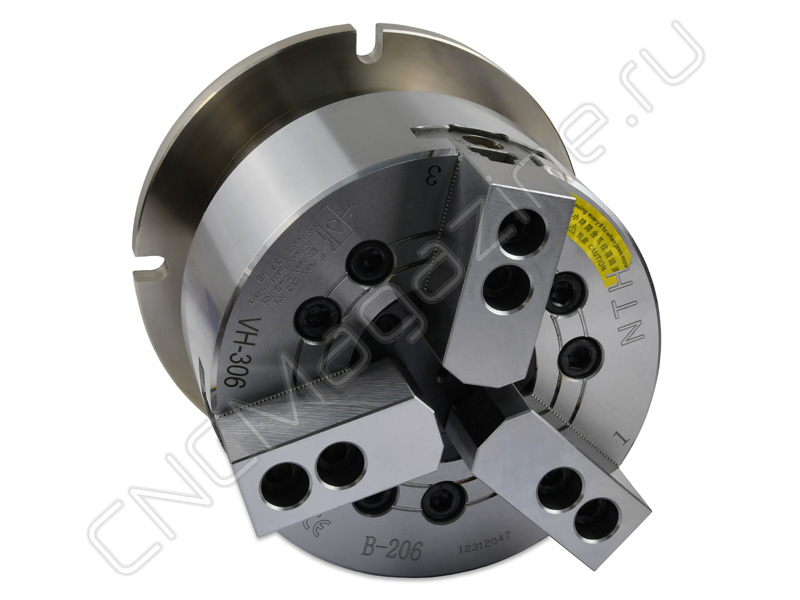

Диаметр основания 194 мм, диаметр патрона 169 мм, высота 141 мм. Диапазон зажима: Ø12-168 мм. Максимальное давление 3.2 МПа (32 кгс/см2). 3-х кулачковый патрон для фрезерных станков. Проходное отверстие. Компактный и при этом мощный фрезерный патрон-тиски на основании.
Конструкция патрона: пневмо/гидравлический самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.

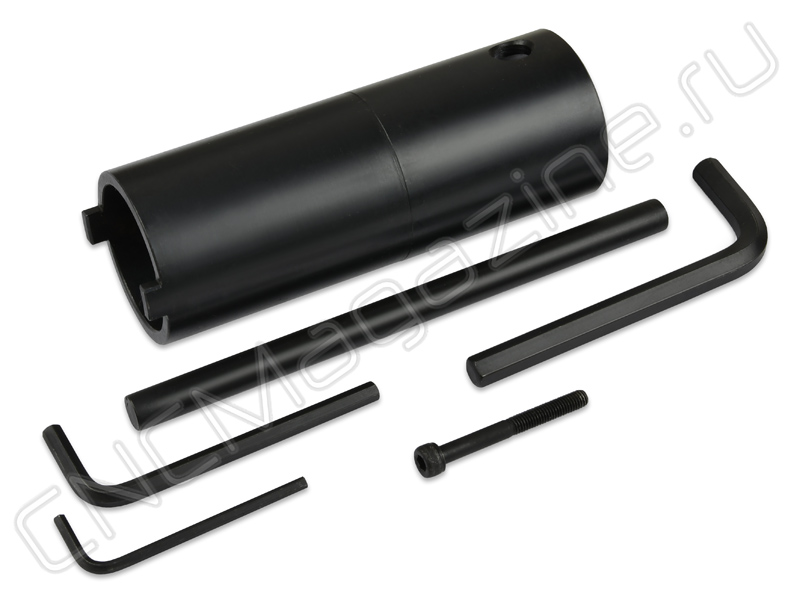

Конструкция трехкулачковых тисков типа VH обеспечивает надежное и точное зажатие заготовок, позволяет добиться высокой точности и минимизировать вибрации. В комплект входит: патрон, ключи, болт, кулачки 3 шт.
Оснастку можно подключить как к гидростанции, так и к пневмооборудованию. В варианте с пневмо: патрон-тиски серии VH подключаются к воздушной сети цеха со стандартным давлением 6 атм. Монтаж воздушных магистралей осуществляется с помощью быстросъемных разъёмов.
Для применения данных тисков в гидравлическом варианте возможно применение гидростанции с воздушным приводом. Т.е эта гидростанция подключается к воздушной магистрали цеха и используя давление воздуха как начальную силу, непосредственно усилие зажима создает уже гидравлика. Это очень интересная опция!
Усилие зажима изделия как в пневмо варианте, так и в гидравлическом, достаточное для надежной фиксации детали при обработке. Зажимное усилие тисков может регулироваться.
Особенности пневмо-гидравлического стационарного патрона-тисков VH:
- Диапазон зажима: Ø12-168.
- Конструкция фланцевого типа облегчает операции загрузки и разгрузки. Фланец крепится в Т-образные пазы рабочей поверхности стола с помощью стандартных сухарей, шпилек и гаек.
- Универсален, может применяться для обработки различных форм и типов заготовок, в том числе цилиндрических, конических и других.
- Прост в использовании, позволяет быстро производить операции по закреплению и освобождению деталей и заготовок.
- Стационарный, неповоротный.

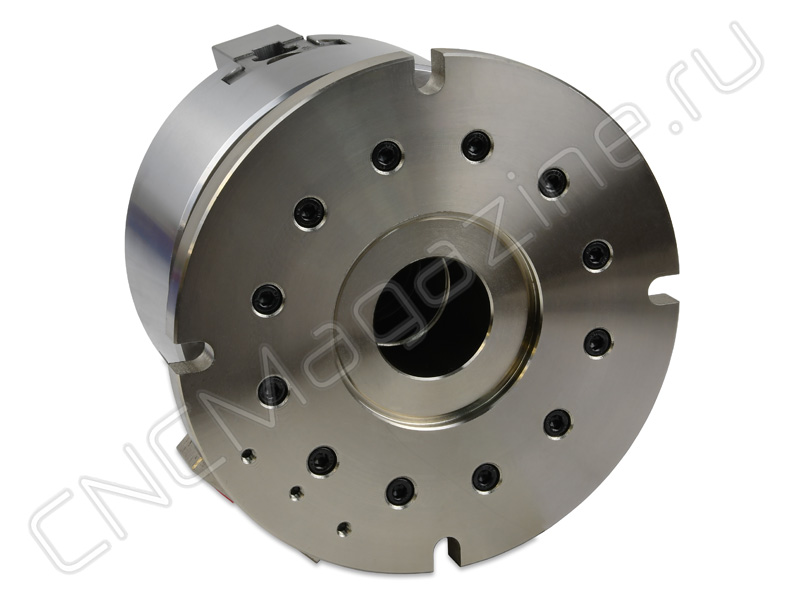

- Имеет сквозное центральное отверстие для размещения длинной детали.
- Экономит рабочее пространство станка.
- На корпусе тисков имеется тавотница для шприцевания смазкой.
Пневмо-гидравлические 3-х кулачковые патроны-тиски подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.
Материал: кованая сталь.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
