Диаметр основания 315 мм, диаметр патрона 255 мм, высота 73 мм. 3-х кулачковый патрон малой высоты для фрезерных станков. Проходное отверстие. Компактный, тонкий и при этом мощный фрезерный патрон-тиски на основании с механизмом зажима под 30°.
Конструкция патрона: спирально-реечный самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.

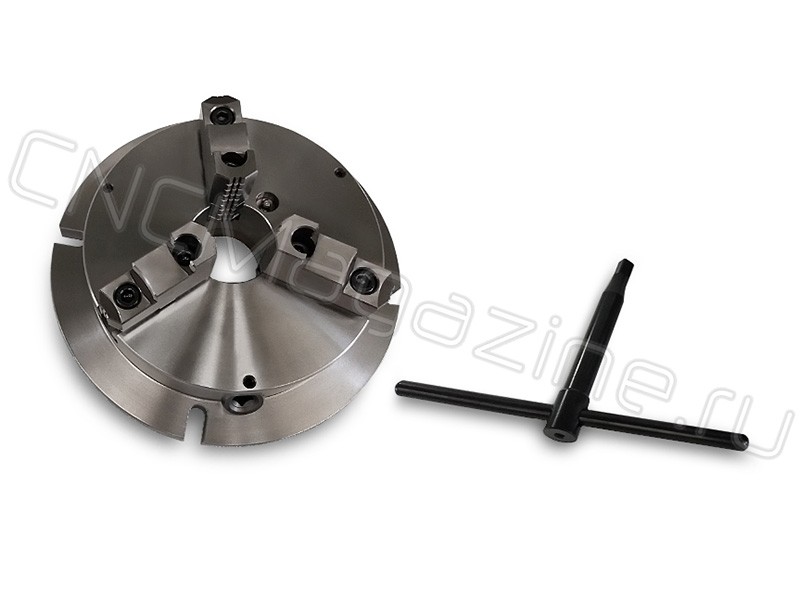

Конструкция трехкулачковых тисков типа VNBK позволяет надежно зажать заготовку и увеличить длину обработки благодаря небольшой высоте патрона. В комплект входит: патрон с основанием, ключ, реверсивные каленые кулачки 3 шт. Крепежные элементы приобретаются отдельно.
Особенности патрона VNBK:
- Патрон имеет несколько мест для установки ключа по периферии наружного диаметра под углом 30°, что позволяет удобно вращать ручку и мощно зажать кулачки на заготовке.
- Конструкция низкого патрона POWER SUPER THIN* (*мощный супертонкий) увеличивает допустимую длину в операциях механической обработки (свободный ход по оси Z).
- Заготовка может быть зажата как за наружный диаметр на зажим, так и на разжим за внутренний диаметр. Макс. зажим наружного диаметра: Ø12-250. Макс. зажим внутреннего диаметра: Ø72-240.
- Конструкция фланцевого типа облегчает операции загрузки и разгрузки. Фланец крепится в Т-образные пазы рабочей поверхности стола с помощью стандартных сухарей, шпилек и гаек.
- Стационарный, неповоротный.
- Имеет сквозное центральное отверстие для размещения длинной детали.
- Конструкция зажима POWERFUL TYPE* (*мощный тип) может использоваться как с жесткими, так и с мягкими кулачками, в зависимости от задачи.
- Экономит рабочее пространство станка.
- На корпусе тисков имеется тавотница для шприцевания смазкой.
Внимание! Производитель калибрует кулачки в комплекте. Замена кулачков не рекомендуется и ведет к снижению точности.
Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.
Материал: шаровидный чугун.
Технические характеристики:
