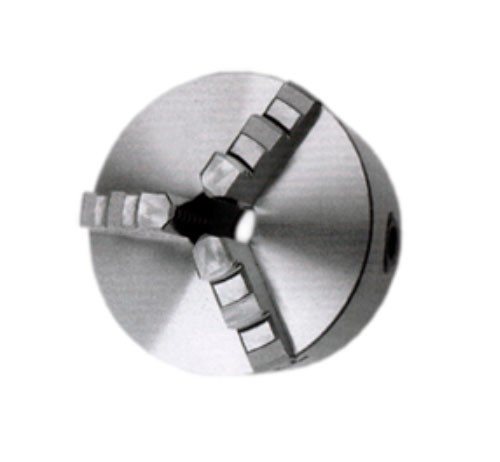

Трех кулачковый токарный патрон FUERDA 500 мм арт. 7100-0017П

Код товара:  20864
Производитель: FUERDA
Написать отзыв
Скачать PDF

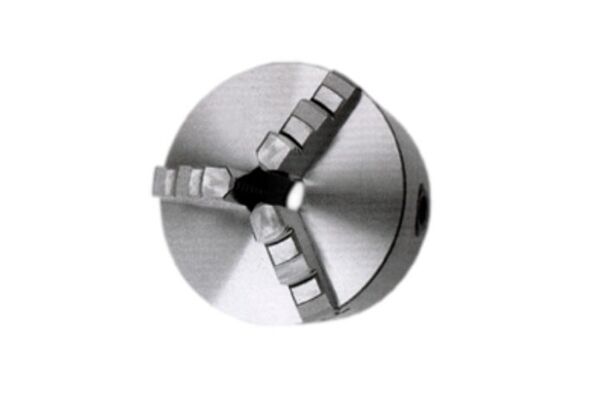

Трех кулачковый токарный патрон FUERDA 500 мм арт. 7100-0017П
В наличии
5 318.07  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Запасные части

Подборка для этого товара

Подходящие товары

Подборка для этого товара

Патрон для токарного станка 3-х кулачковый 500 мм, серия 7100 Тип 1. Повышенной точности. Конструкция патрона: спирально-реечный самоцентрирующийся. Посадка по ГОСТ 3889-90 с цилиндрическим центрирующим пояском, крепление на шпиндель станка осуществляется через промежуточный фланец.

В комплект входит: 3 каленых прямых кулачка, 3 каленых обратных кулачка, ключ,  крепежные винты, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей, является полным аналогом патрона от производителя БелТАПАЗ.
Материал: Чугун.




Точность патрона
a b a a b a b
0.080 0.080 0.100   L=100  0.100 0.060 0.100 0.060



Технические характеристики:

Бренд:
Вид кулачков:
Диаметр:
Кол-во кулачков:
Кол-во оборотов:
Конструкция патрона:
спирально-реечный (самоцентрирующийся)
Материал патрона:
Серии:
Тип крепления:
  • Тип 1 - фланец (планшайба)
Тип кулачков:
Тип патрона:
Ручной
Усилие зажима, (кгс):
7342 кгс
Шаг зуба кулачка:
14
Диаметр зажима min-max:
15-500 мм
ØD:
500 мм
ØD1:
440 мм
ØD2:
465 мм
ØD3:
210 мм
h:
6 мм
H1:
115 мм
z-d:
Вес:
130.000 кг
Габариты в упаковке (ДхШхВ):
59x55x28 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

К этому товару подходят:

7100-0017 кулачки прямые к токарным патронам FUERDA D500
7100-0017 кулачки прямые к токарным патронам FUERDA D500
В наличии
1 747.39
Смазка для токарных патронов (картридж 400гр)
Смазка для токарных патронов (картридж 400гр)
В наличии
83.21
7100-0017 кулачки обратные к токарным патронам FUERDA D500
7100-0017 кулачки обратные к токарным патронам FUERDA D500
В наличии
1 747.39

Китай — родина бренда

Китай — страна производства

Документы

Инструкция (Трех_кулачковые_токарный_патроны_серии_7100_FUERDA_.pdf, 1,532 Kb) Скачать
