Токарный патрон гидравлический 3-х кулачковый 169 мм (6") B-206A5

Код товара:  17954
Производитель: CNCM
Написать отзыв
Скачать PDF
Токарный патрон гидравлический 3-х кулачковый 169 мм (6") B-206A5
Токарный патрон гидравлический 3-х кулачковый 169 мм (6") B-206A5
Токарный патрон гидравлический 3-х кулачковый 169 мм (6") B-206A5
Токарный патрон гидравлический 3-х кулачковый 169 мм (6") B-206A5
В наличии
2 435.00  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Запасные части

Подборка для этого товара

Подходящие товары

Подборка для этого товара

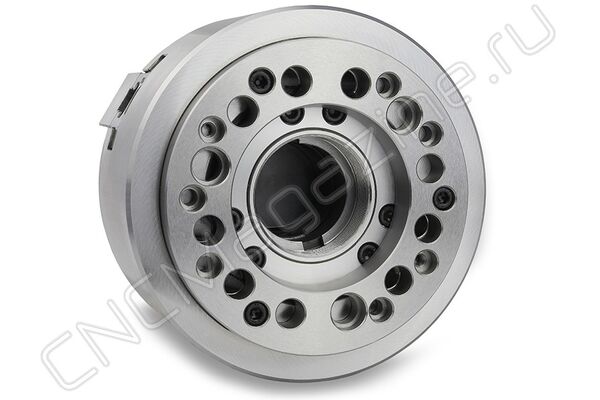

Гидравлический токарный патрон B-206A5, 3-х кулачковый самоцентрирующийся 169 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Патрон для токарного станка обладает высокой жесткостью конструкции и высокой точностью зажима.

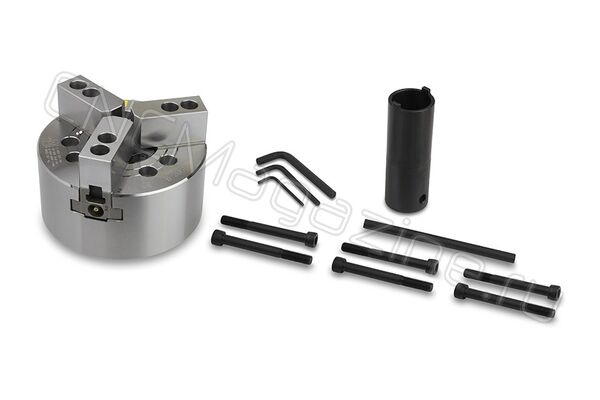

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Допустимый вес заготовки до 15 кг., при поджатии центром до 600 кг.



Технические характеристики:

Бренд:
Вид кулачков:
Диаметр:
Для гидравлического цилиндра:
  • H-1246(M-1246)
Кол-во кулачков:
Кол-во оборотов:
Конструкция патрона:
клинореечный
Материал патрона:
Серии:
Тип крепления:
  • Тип 3 - сквозное
Тип кулачков:
Тип патрона:
Гидравлический (автоматический)
Тяговое усилие, (кгс):
2200 кгс
Усилие зажима, (кгс):
5800 кгс
Ход кулачка:
5.5 мм
Шаг зуба кулачка:
1.5
ØA:
169 мм
Диаметр зажима min-max:
15-169 мм
B:
91 мм
ØС:
140 мм
ØD:
104.8 мм
ØD1:
82.56 мм
ØD2:
116 мм
E:
5 мм
E1:
15 мм
ØF:
45 мм
G max:
26 мм
G min:
14 мм
H:
19 мм
ØJ:
20 мм
K:
M55x2 мм
z-d:
L1:
16 мм
M:
37 мм
N:
73 мм
P:
20 мм
Q max:
32 мм
Q min:
29.3 мм
R max:
22.8 мм
R min:
9.3 мм
S:
31 мм
T:
12 мм
U:
3xM6 мм
Вес:
15.500 кг
Габариты в упаковке (ДхШхВ):
21x21x24 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
