Токарный патрон гидравлический 3-х кулачковый 381 мм (15") B-215A11

Код товара:  17958
Производитель: CNCM
Написать отзыв
Скачать PDF

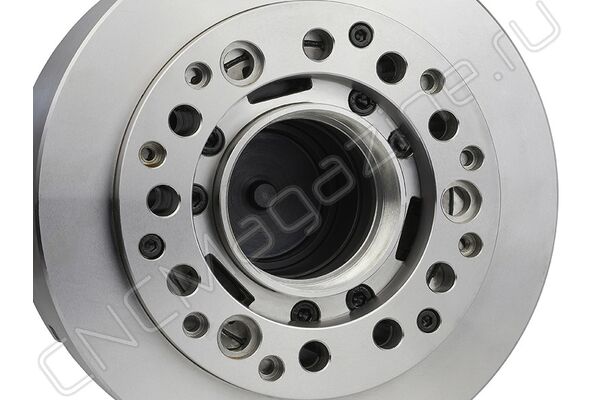

Токарный патрон гидравлический 3-х кулачковый 381 мм (15") B-215A11
Токарный патрон гидравлический 3-х кулачковый 381 мм (15") B-215A11
Токарный патрон гидравлический 3-х кулачковый 381 мм (15") B-215A11
Токарный патрон гидравлический 3-х кулачковый 381 мм (15") B-215A11
В наличии
10 796.18  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Запасные части

Подборка для этого товара

Подходящие товары

Подборка для этого товара

Токарный патрон трехкулачковый B-215A11 гидравлический самоцентрирующийся 381 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

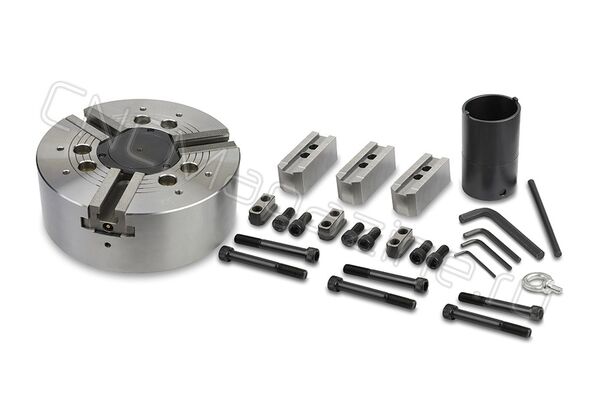

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Допустимый вес заготовки до 127 кг., при поджатии центром до 2000 кг.

Технические характеристики:

Бренд:
Вид кулачков:
Диаметр:
Кол-во кулачков:
Кол-во оборотов:
Конструкция патрона:
клинореечный
Материал патрона:
Серии:
Тип крепления:
  • Тип 3 - сквозное
Тип кулачков:
Тип патрона:
Гидравлический (автоматический)
Тяговое усилие, (кгс):
7240 кгс
Усилие зажима, (кгс):
18350 кгс
Ход кулачка:
10.6 мм
Шаг зуба кулачка:
1.5
ØA:
381 мм
Диаметр зажима min-max:
50-381 мм
B:
149 мм
ØС:
300 мм
ØD:
235 мм
ØD1:
196.87 мм
ØD2:
260 мм
E:
6 мм
E1:
22 мм
ØF:
117.5 мм
G max:
33 мм
G min:
10 мм
H:
39 мм
ØJ:
60 мм
K:
M130x2 мм
z-d:
L1:
28 мм
M:
66 мм
N:
165 мм
P:
43 мм
Q max:
82 мм
Q min:
76.7 мм
R max:
46.8 мм
R min:
13.8 мм
S:
62 мм
T:
25 мм
U:
3xM10 мм
Вес:
131.000 кг
Габариты в упаковке (ДхШхВ):
60x45x37 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
