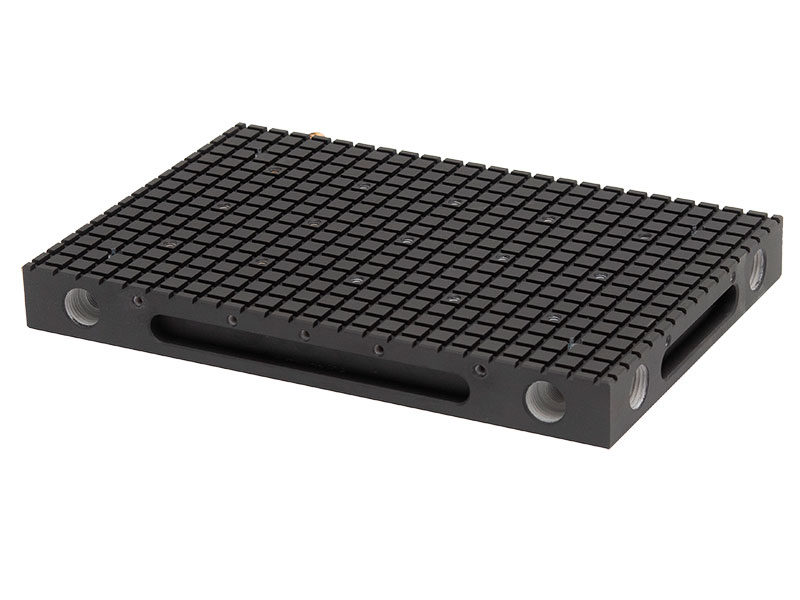

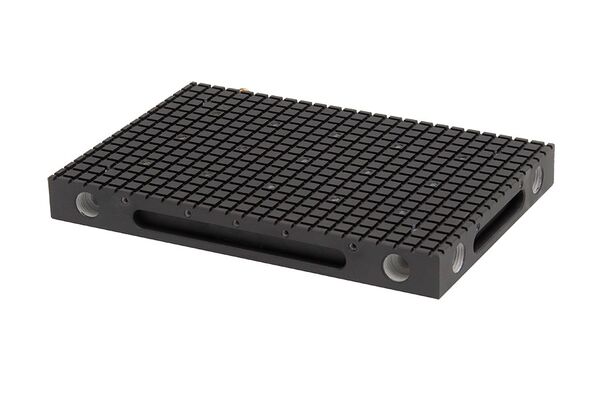

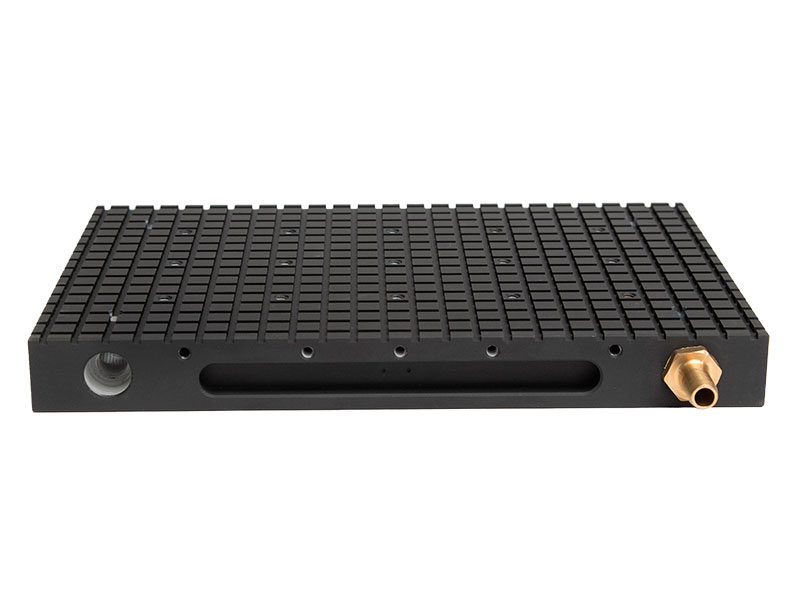

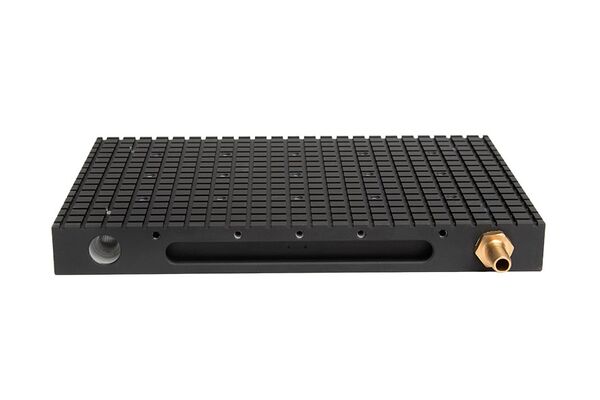

Вакуумный решетчатый стол с фрикционным покрытием VRS34BFC, 400х300х32.5 мм. Количество вакуумных зон - 4.

Решетчатые вакуумные столы VRSBFC имеют 4 отверстия для выхода вакуума, отверстия расположены по углам вакуумного стола, таким образом можно на одном вакуумном столе с помощью магистрального распределителя одновременно закреплять до 4-х заготовок или подключить штуцер с удобной стороны.

Вакуумный стол покрыт специальным фрикционым покрытием, которое позволяет увеличить усилие на сдвиг заготовки в 2 раза по сравнению с остальными столами.

Фрикционное покрытие — уникальная технология, не имеющая аналогов! Представлена только в вакуумных столах PTC-VECTOR!

Стол снабжен сеткой крепежных отверстий М6 с шагом 50 мм, для удобства базирования деталей и возможности установки дополнительных механических упоров. Решетчатый вакуумный стол можно доукомплектовать различными адаптерами и полимерными матами, что позволит проводить на них сквозную обработку отверстий и окон, а также обработку по контуру за один установ.

Особенности:

• 8 резьбовых отверстий для штуцеров позволяют подводить шланг с наиболее удобной стороны в каждом конкретном случае.
• 8 отверстий М8 снизу вакуумного стола для точной базировки параллельно Т-образному пазу станка.
• Повышенная жесткость за счет толщины 32.5 мм.
• Расширение рабочей зоны за счет стыковки нескольких столов в линию.
• Совместимость с адаптер-платами VAC-MAT и вакуумными блоками.
• Устойчивость к СОЖ.
• Возможность сквозной обработки с использованием сплошных полимерных ковриков.
• Высокая точность изготовления: плоскостность — 0.01 мм на 100 мм.

По запросу возможно изготовление столов с дополнительными модификациями:

• С нижним подводом вакуума для установки на 5-координатные станки.
• Со стальными вставками для фиксации на магнитном столе.
• Для использования с системами нулевых точек (Zero Point System).
• Для сквозного крепления вакуумного стола к Т-образному пазу стола станка.

Для заказа свяжитесь с нашими менеджерами.

1. Решетчатый стол толщиной 32.5 мм - 1 шт.

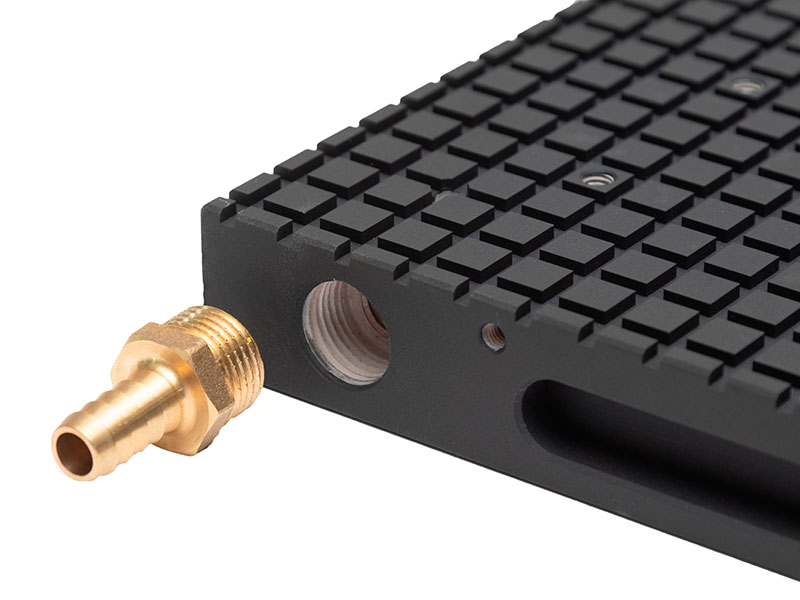

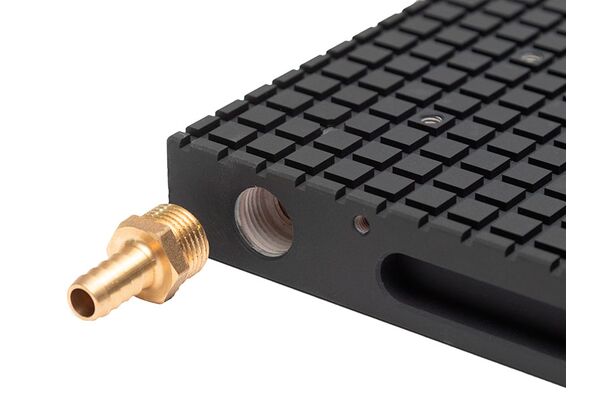

2. Штуцер-елочка под шланг 12 мм, присоединительный размер 1/2” - 1 шт.

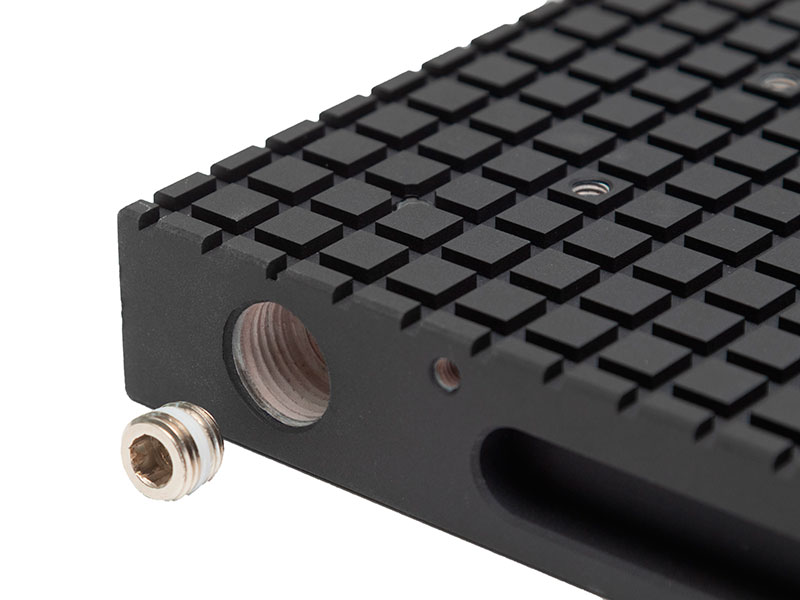

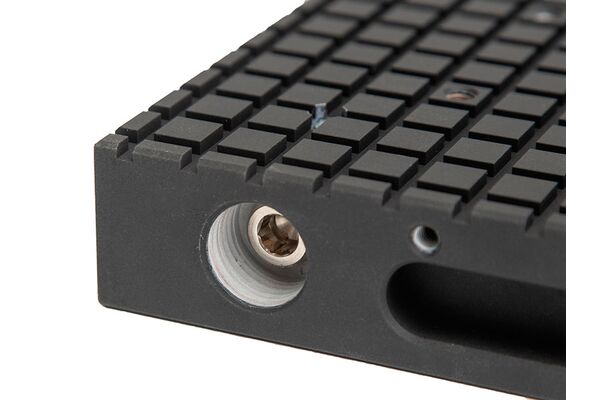

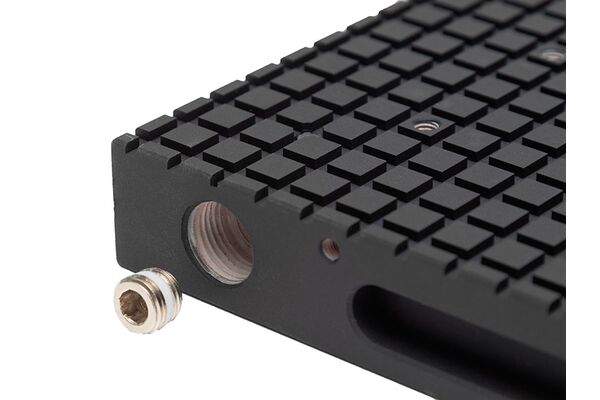

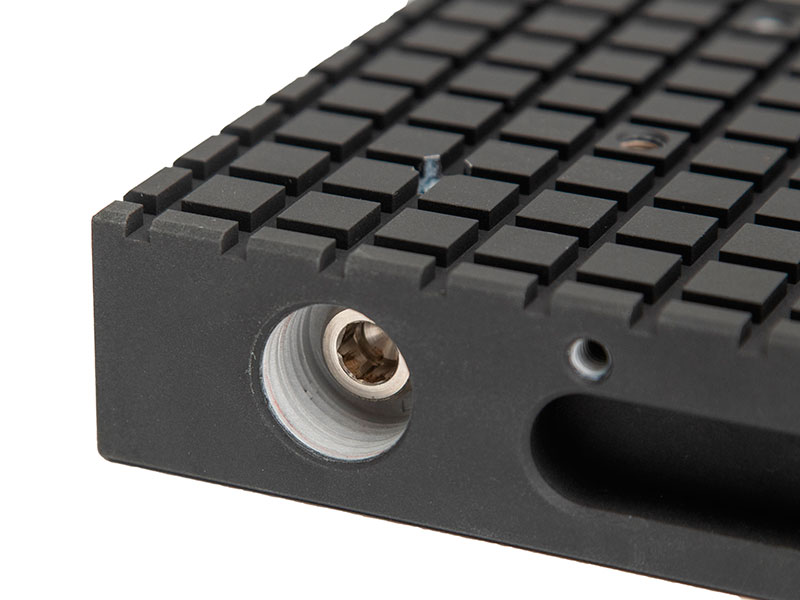

3. Заглушка с внутренним шестигранником, присоединительный размер 1/4” - 7 шт.
4. Винт крепления эксцентрикового упора М5х12 - 3 шт.
5. Упор эксцентриковый круглый малого диаметра - 3 шт.

Комплектация:

1. Вакуумный стол - 1 шт.
2. Эксцентриковые упоры с 2-х сторон - З шт.
3. Штуцер для вакуумного шланга - 1 шт.
4. Прозрачный мат с пробойником - 1 шт.
5. Инструкция по эксплуатации на русском языке - 1 шт.

Технические характеристики:
