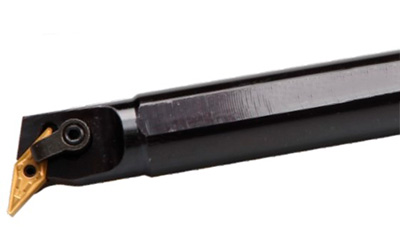

S20Q-MVQNR16 державка расточная
31149
Производитель:
CNCM
Нашли дешевле? Сообщите!

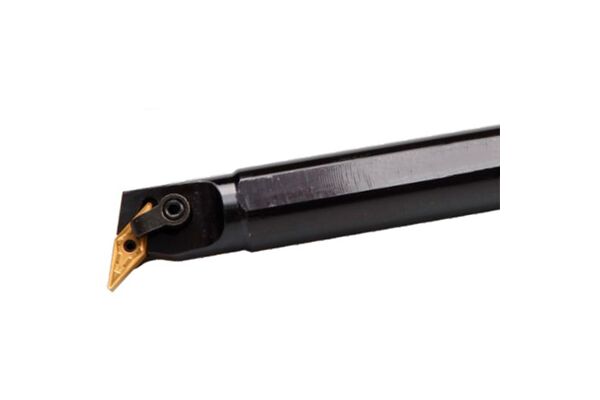

S20Q-MVQNR16 державка расточная
80.97
Подходящие товары
Подборка для этого товара
Резец токарный расточной по металлу со сменными пластинами. Для пластин VN**1604**. Державка токарная с креплением типа M (прижим клин-прихватом сверху). Цилиндрический хвостовик. С углом в плане 117°5`. Для контурной обработки.
Технические характеристики:
Бренд:
Марка расточного резца:
Подходящие пластины:
Марка резца:
Вид точения:
При выборе резца нужно обратить внимание на его исполнение, так, например правые резцы в процессе обработки заготовок подаются справа налево. Если положить сверху на такой резец правую руку, то режущая кромка будет располагаться со стороны отогнутого большого пальца. Левые резцы подаются слева направо. Если положить сверху на такой резец левую руку, то режущая кромка будет располагаться со стороны отогнутого большого пальца.Нейтральные резцы используются, если движение резания происходит в левом или правом направлении, но не в том и другом одновременно
Исполнение:
Правое
Система крепления:
Тип державки:
d хвост.:
Минимальный диаметр обрабатываемого отверстия, который может быть обработан с помощью данного инструмента
D min:
25 мм
Длина, L:
180 (Q) мм
Размер устанавливаемой пластины:
Форма устанавливаемой пластины для державок обычно указывается второй буквой в обозначении. Каждой букве соответствует своя уникальная форма пластины:С — ромбическая пластина с углом 80 °; S — квадратная пластина; W — пластина в форме ломанного треугольника; R — круглая пластина; D — ромбическая пластина с углом 55°; V — ромбическая пластина с углом 35°; Т — треугольная пластина в форме равностороннего треугольника
Форма устанавливаемой пластины:
V-ромбическая 35°
e:
40 мм
h:
18 мм
S:
17 мм
Комплект пластин:
Приобретаются отдельно
Вес:
0.430 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
