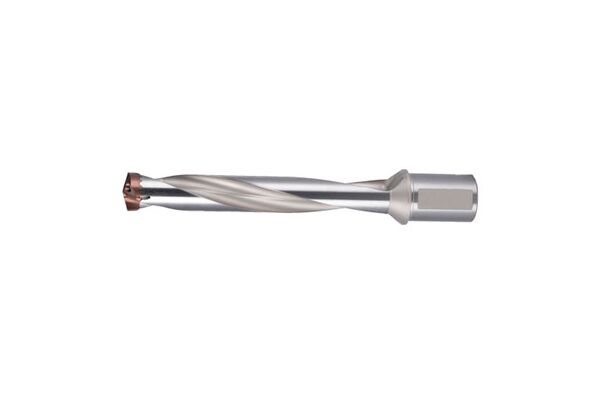

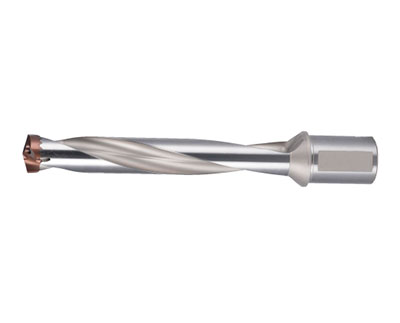

Корпус модульного сверла TC05-210-XP25 20.51-21.5 5D
26858
Производитель:
CNCM
Нашли дешевле? Сообщите!
Корпус модульного сверла TC05-210-XP25 20.51-21.5 5D
805.18
Запасные части
Подборка для этого товара
Подходящие товары
Подборка для этого товара
Диапазон отверстий сверла 20.51-21.5 мм. Внутренняя СОЖ. Глубина сверления 123 мм. Хвостовик Weldon d25 мм. Для головок TC**.
Преимущества модульных сверл TC05 5D:
- Пластины оставляют припуск на повторную доработку отверстия в 1,5 мм-3 мм, что снижает затраты на стоимость инструмента.
- Сменные твердосплавные пластины (головки) ставятся в корпус высокой жесткости. Скорость обработки и точность намного выше, чем у обычных сверл.
- Вставки и корпус имеют вертикальную конструкцию зубьев, отличаются высокой точностью и прочностью.
- Не нужно вынимать корпус из станка, чтобы поменять головку, это очень удобно.
- Один держатель может соответствовать вставкам разного диаметра, что снижает затраты на режущий инструмент.
- Оптимизированная конструкция винтовой канавки улучшает контроль резки мягких материалов.
- Усовершенствованная конструкция лезвия значительно увеличивает срок службы сверла при механической обработке.
- Конструкция хвостовика подходит для различных систем держателей инструментов.
- Конструкция с внутренними отверстиями под СОЖ оптимально охлаждает зону резания, увеличивает срок службы инструмента и обеспечивает более плавное удаление стружки.
В сверле используется 1 режущая головка (пластина) типа TC**, приобретается отдельно.
Ремомендации по работе с сверлами:
- При работе со свёрлами, длиной 5D и более, рекомендуется просверлить направляющее отверстие, используя сверло диаметром равным диаметру основного отверстия и длиной 1.5-3D. Глубина направляющего отверстия H=1-1.5 длины режущей головки сверла.
- Свёрла длиной 8D и выше заводите в полученное направляющее отверстие, используя следующие режимы: обороты n=500 об/мин, подача Vf=1000 мм/мин. При этом, сверло не доводится до дна направляющего отверстия 1 мм.
При более высоких оборотах, биение, возникающее вследствие воздействия центробежных сил на сверло, может привести к поломке инструмента. - Включите требуемые режимы резания и начните сверление.
- Завершив сверловку, отведите инструмент от дна отверстия на 1 мм. Затем, снизив обороты до n=500 об/мин, выведите сверло из полученного отверстия, используя подачу Vf=1000 мм/мин.
Если вынуть сверло на высоких вращениях, это может привести к повреждению бортика.
Технические характеристики:
Бренд:
Серия сверла:
Глубина сверления:
При внешнем охлаждении СОЖ направляется наружным потоком, охлаждается вершина самого сверла и поверхность просверливаемого отверстия. При внутреннем СОЖ подается под высоким давлением в место сверления по специальным внутренним каналам сверла
Тип охлаждения:
Внутренний
Тип хвостовика:
Диаметр, D:
L:
L2:
56 мм
Lc:
d:
Особенности сверла:
Вес:
0.436 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
