Шаблоны для определения дюймовой резьбы, числа ниток на 1" 4-62 нитки, Whitworth, полный профиль 55°.
Резьбовые шаблоны для внутренних и внешних измерений, тонкие зубчатые пластины. Проверка резьбы осуществляется путем накладывания на нее соответствующей пластины до тех пор, пока шаблон не будет плотно примыкать к резьбе.
Количество лепестков: всего – 28 шт. По 14 с каждой стороны.
Шаги резьбы: 4 tpi (G21/4" 21/2" 23/8" 25/8"); 4 1/2" tpi (G17/8" 2" 21/8"); 5 tpi (G15/8" 13/4"); 6 tpi (G13/8" 11/2"); 7 tpi (G11/8" 11/4`` 11/2"); 8 tpi (G1"); 9 tpi (G7/8" 5/16"); 10 tpi (G3/4" 13/16"); 11 tpi (G5/8" 11/16"); 12 tpi (G1/2" 9/16"); 13 tpi; 14 tpi (G7/16"); 16 tpi (G3/8"); 18 tpi (G5/16"); 19 tpi; 20 tpi (G1/4"); 22 tpi; 24 tpi (G3/16" 7/32"); 25; 26; 28; 30 (tpi); 32 tpi (G5/32"); 36 tpi; 40 tpi (G1/8"); 48 tpi (G3/32"); 60 tpi (G1/16"); 62 tpi.
С помощью резьбовых шаблонов можно вычислить шаг и размер метрической резьбы либо найти число ниток на один дюйм резьбы.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

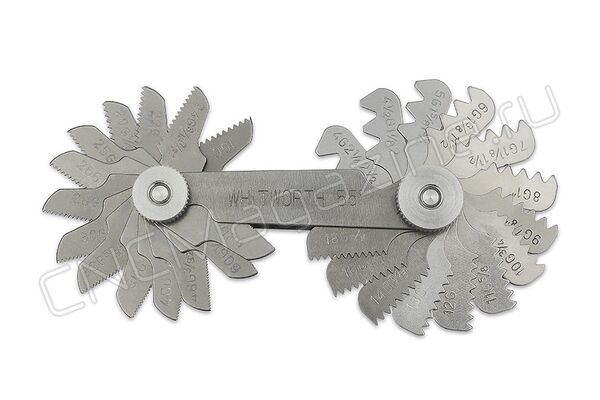

Резьбомер дюймовый Д55, 4-62 нитки, угол 55°
