Шаблоны универсальные для определения метрическиой резьбы 60°, 0.25-6.0 мм и дюймовой резьбы, числа ниток на 1" 4-62 нитки, Whitworth, полный профиль 55°.
Резьбовые шаблоны для внутренних и внешних измерений, тонкие зубчатые пластины. Проверка резьбы осуществляется путем накладывания на нее соответствующей пластины до тех пор, пока шаблон не будет плотно примыкать к резьбе.
Количество лепестков: всего – 52 шт.
Метрические шаги резьбы 60°: 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.75, 0.8, 0.9, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0.
Дюймовые шаги резьбы 55°: 4 tpi (G21/4" 21/2"); 4 1/2" tpi (G17/8" 2"); 5 tpi (G15/8" 13/4"); 6 tpi (G13/8" 11/2"); 7 tpi (G11/8" 11/2"); 8 tpi (G1"); 9 tpi (G7/8"); 10 tpi (G3/4"); 11 tpi (G5/8"); 12 tpi; 13 tpi; 14 tpi (G7/16"); 16 tpi (G3/8"); 18 tpi (G5/16"); 19 tpi; 20 tpi (G1/4"); 22 tpi; 24 tpi (G3/16" 7/32"); 25; 26; 28; 30 (tpi); 32 tpi (G5/32"); 36 tpi; 40 tpi (G1/8"); 48 tpi (G3/32"); 60 tpi (G1/16"); 62 tpi.
С помощью резьбовых шаблонов можно вычислить шаг и размер метрической резьбы либо найти число ниток на один дюйм резьбы.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

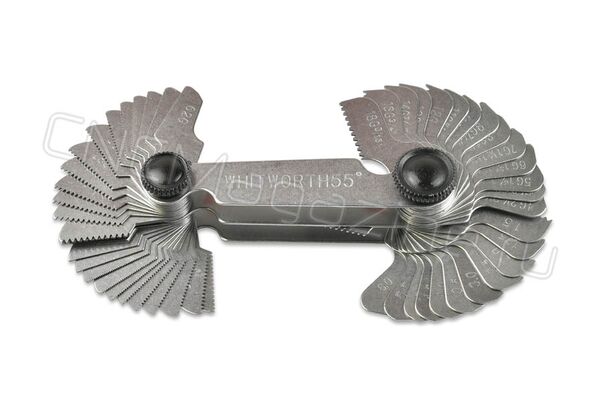

Резьбомер универсальный Д55, угол 55°, М60, угол 60°
