Переходные втулки (переходники, удлинители, адаптеры) используются в токарных и фрезерных станках для зажима инструмента с цилиндрическим хвостовиком, конусом Морзе, а также для фиксации расточных резцов.
С помощью втулки, цилиндра можно надежно зажать фрезу, сверло с пластиной или державку, если форма и размер хвостовика не соответствуют параметрам шпинделя станка. Также переходные втулки можно использовать для оправок с Конусом Морзе, для перехода с одного размера КМ на другой. Все это существенно расширяет возможности станка. Фиксация инструмента при этом надежная, центровка точная.
Наиболее популярны переходные втулки с конусами Морзе с лапкой (выколоткой) и без нее, а также цилиндрические переходники.
С помощью этой оснастки можно перейти с конуса Морзе на цилиндрический хвостовик, с одного размера КМ или цилиндра на другой, использовать втулки для расточных державок, а также удлинить инструмент.
Для фиксации переходных втулок можно использовать держатели осевого инструмента SBHA с отверстиями подходящего диаметра.

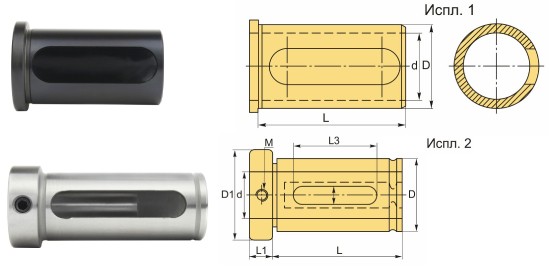

Переходные втулки для расточных резцов, фрез и сверл с цилиндрическим хвостовиком или Weldon. Наружный и внутренний диаметр цилиндрические. Фиксация резца болтами во втулке. Исполнения 2, с каналом для СОЖ.
В наименовании исполнения 1, RSL25-06, RSL25 - это наружный диаметр, равный 25 мм., 06 - это внутренний диаметр, равный 6 мм.
В наименовании исполнения 2, D16-d10-F1, D16 - это наружный диаметр, равный 16 мм., d10 - это внутренний диаметр, равный 10 мм.
.jpg)
| Наименование | Бренд | Диаметр, d (мм) | Длина, L (мм) | D (наруж.) (мм) | Исполнение | Цена без НДС | Кол-во |
|---|---|---|---|---|---|---|---|
|
Хит продаж
08193
|
51.04 | ||||||
39989
|
114.55 | ||||||
|
08185
|
87.12 | ||||||
|
24008
|
99.33 |
Переходные втулки для расточных резцов, фрез и сверл с цилиндрическим хвостовиком или Weldon. Наружный и внутренний диаметр цилиндрические. Фиксация резца происходит винтами внешней оправки через паз во втулке.
В наименовании исполнения 1, RSL40-32, RSL40 - это наружный диаметр, равный 40 мм., 32 - это внутренний диаметр, равный 32 мм.
В наименовании исполнения 2, D16-d12-F2, D16 - это наружный диаметр, равный 16 мм., d12 - это внутренний диаметр, равный 12 мм.
| Наименование | Бренд | Диаметр, d (мм) | Длина, L (мм) | D (наруж.) (мм) | Исполнение | L3 (мм) | Цена без НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|
|
08215
|
42.44 | |||||||
|
41115
|
68.76 | |||||||
|
Хит продаж
08206
|
42.44 | |||||||
|
40701
|
74.65 | |||||||
|
04541
|
70.09 | |||||||
|
03667
|
51.82 | |||||||
|
40063
|
96.88 | |||||||
|
16214
|
85.31 | |||||||
|
39543
|
107.93 |
Переходные втулки для расточных резцов, фрез и сверл с цилиндрическим хвостовиком. Наружный и внутренний диаметр цилиндрические.
Используется для фиксации с помощью разрезной части блока.
| Наименование | Бренд | Диаметр, d (мм) | Длина, L (мм) | D (наруж.) (мм) | Исполнение | Цена без НДС | Кол-во |
|---|---|---|---|---|---|---|---|
|
42086
|
67.94 | ||||||
|
42092
|
67.94 | ||||||
|
40236
|
78.48 | ||||||
|
40239
|
150.93 | ||||||
|
42172
|
159.83 | ||||||
|
42330
|
201.28 |
Переходные втулки для расточных резцов, фрез и сверл с цилиндрическим хвостовиком. Наружный и внутренний диаметр цилиндрические.
Используется для фиксации с помощью разрезной части блока.
| Наименование | Бренд | Диаметр, d (мм) | Длина, L (мм) | D (наруж.) (мм) | Цена без НДС | Кол-во |
|---|---|---|---|---|---|---|
|
38658
|
248.54 | |||||
|
38660
|
310.68 | |||||
|
38665
|
310.68 | |||||
|
38663
|
310.68 |
