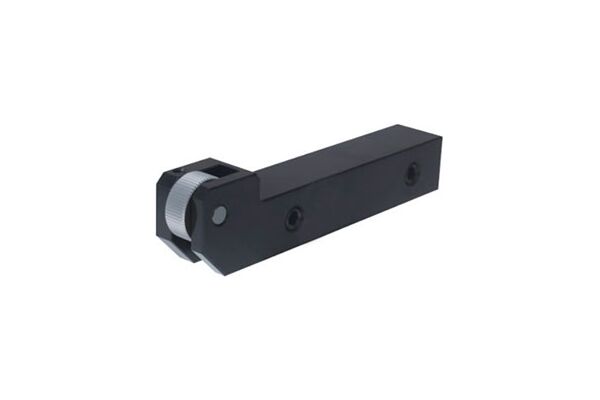

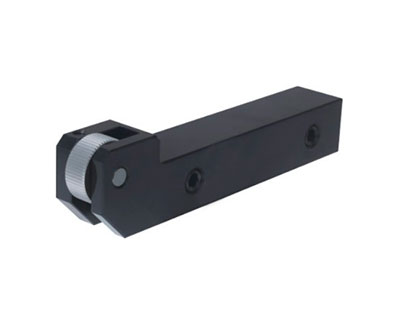

GH1200R25 Державка однороликовая для накатки рифления
Внимание! Товара временно нет в наличии
Подобрать аналогПодходящие товары
Подборка для этого товара
Державка (токарная накатка) GH1200R25 однороликовая для накатки рифления. Общая длина 115 мм, длина хвостовика 89 мм, сечение 20x25. Для роликов ø20/25x8x6. Диапазон обработки ø8-ø200. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.
Инструмент может накатывать прямое, левое или правое рифление. Монолитная державка позволяет накатке выдерживать большие нагрузки при формировании различного профиля рифления. Максимальная жесткость, стабильность работы и простота применения. Высокое качество полученного профиля!
Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом пластической деформации поверхности.
Способ использования инструментов для накатки CNCM:
- Закрепите инструмент в гнезде держателя, отрегулируйте центральную высоту инструмента, чтобы обеспечить центральное положение заготовки.
- Прижмите накатное колесо вплотную к наружному диаметру заготовки, отрегулируйте колесо по всей ширине оси, полностью прикрепленные к заготовке.
- Когда начнется накатка, закрепите так, чтобы расстояние между зубьями составляло 1/2, а ширина колеса составляла около 1/3.
- Когда получился необходимый вид рисунка, то можно начинать осевую подачу по Z.
- Используйте смазывающую-охлаждающую жидкость в большом объёме для стабильной работы накатки.
Рекомендации:
- Накатки с одним накатным роликом могут использоваться исключительно для накатывания рифлений с параллельными осями (RAA). Для прямого рисунка рифления всегда используйте один ролик BL30° для левого накатывания или один ролик BR30° для правого накатывания (соответствующих державке размеров).
- Данный вид инструмента всегда крепится под прямым углом к заготовке.
- Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).
Технические характеристики:
- AA20
- BL30°20
- BR30°20
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
