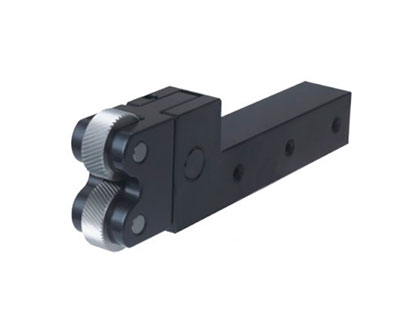

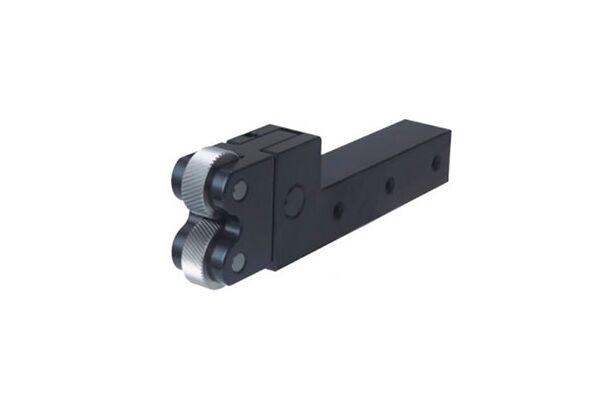

Державка GH2200R20 двухроликовая для накатки рифления. Общая длина 140 мм, длина хвостовика 80 мм, сечение 20x20. Для роликов ø20x8x6. Диапазон обработки ø10-ø80. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.

Инструмент используется для накатки на цилиндрической поверхности сетчатого рифления. Максимальная жесткость, стабильность работы и простота применения. Высокое качество полученного профиля!

Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом пластической деформации поверхности.

Способ использования инструментов для накатки CNCM:

1. Закрепите инструмент в гнезде держателя.
2. Прижмите накатные колеса вплотную к наружному диаметру заготовки, отрегулируйте головку накатки по высоте так, чтобы оба ролика касались заготовки.
3. Отведите накатку таким образом, чтобы они на 1/3 своей ширины выходили за пределы заготовки, подайте на необходимую глубину резания по оси X. Можно начинать осевую подачу по Z.
4. Используйте смазывающую охлаждающую жидкость в большом объёме для стабильной работы накатки.

Рекомендации:

• Накатки с двумя накатными роликами применяются для изготовления перекрестных диагональных (сетчатых) рифлений (RGE) 30° и 45°.
• Для накатывания RAA в инструмент нужно установить два накатных фрезерных ролика типа AA. Для получения рифления RGE30° следует поставить один ролик типа BR30° и один ролик BL30°. Для рифления RGE45° поставьте ролик BR45° и BL45° (соответствующих державке размеров).
• Прежде чем приступить к накатыванию рифления, необходимо подвести инструмент к заготовке и проверить, чтобы оба ролика одновременно врезались в заготовку.
• При накатывании рифлений поперечная подача на врезание накатных роликов производится примерно на 1/3 их ширины, прежде чем полностью появляется отчетливый рисунок рифлений. Обычно для этого требуется, чтобы соответствующий шаг накатки был задействован на 70 %. После этого включается подача на обработку. Допускается врезание по оси X, всей шириной роликов.
• Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
