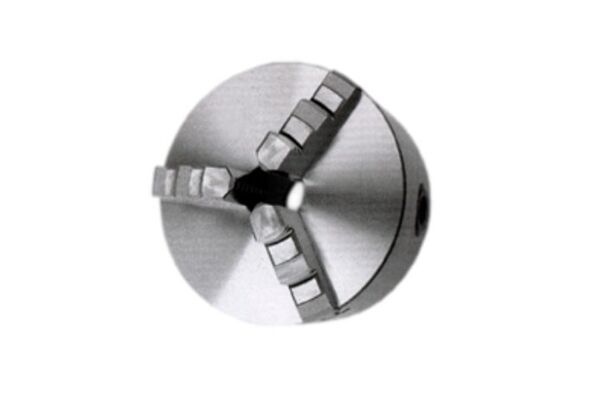

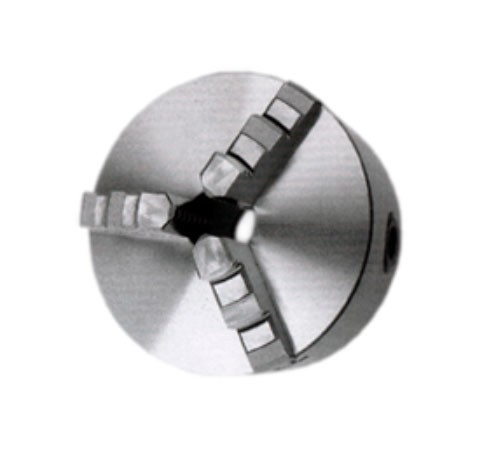

Трехкулачковый токарный патрон FUERDA 400 мм конус 8 арт.7100-0043П

Код товара:  20870
Производитель: FUERDA
Написать отзыв
Скачать PDF
Трехкулачковый токарный патрон FUERDA 400 мм конус 8 арт.7100-0043П
В наличии
4 294.88  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Патрон для токарного станка 3-х кулачковый 400 мм, серия 7100 Тип 2. Повышенной точности. Конструкция патрона: спирально-реечный самоцентрирующийся. С креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593, DIN 55027.

В комплект входит: фланец, 3 каленых прямых кулачка, 3 каленых обратных кулачка, ключ,  крепежные винты, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей, является полным аналогом патрона от производителя БелТАПАЗ.
Условный конус 8.
Материал: Чугун.




Точность патрона
a b a a b a b
0.060 0.065 0.080   L=75  0.800 0.050 0.100 0.060



Технические характеристики:

Бренд:
Вид кулачков:
Диаметр:
Кол-во кулачков:
Кол-во оборотов:
Конструкция патрона:
спирально-реечный (самоцентрирующийся)
Материал патрона:
Серии:
Тип крепления:
  • Тип 2 - конус под поворотную шайбу
Тип кулачков:
Тип патрона:
Ручной
Усилие зажима, (кгс):
6628 кгс
Шаг зуба кулачка:
10
Диаметр зажима min-max:
15-400 мм
ØD:
400 мм
ØD1:
138 мм
ØD2:
172 мм
ØD3:
136 мм
h:
6 мм
H1:
100 мм
z-d:
Вес:
105.000 кг
Габариты в упаковке (ДхШхВ):
50x43x23 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

К этому товару подходят:

7100-0015 кулачки прямые к токарным патронам FUERDA D400
7100-0015 кулачки прямые к токарным патронам FUERDA D400
В наличии
1 028.73
Смазка для токарных патронов (картридж 400гр)
Смазка для токарных патронов (картридж 400гр)
В наличии
83.21
7100-0015 кулачки обратные к токарным патронам FUERDA D400
7100-0015 кулачки обратные к токарным патронам FUERDA D400
В наличии
1 028.73

Китай — родина бренда

Китай — страна производства

Документы

Инструкция (Трех_кулачковые_токарный_патроны_серии_7100_FUERDA.pdf, 1,532 Kb) Скачать

Безналичный расчет

Для юр. лиц и ИП доступна оплата через расчетный счет. После оформления заказа менеджер вышлет счет на оплату. При отгрузке мы предоставляем весь пакет документов.

Доставка транспортными компаниями

ТК: Автолайтэкспресс, M&M, DPD. Тариф выбирается Покупателем: до терминала или "до дверей". При получении товара нужна доверенность с печатью от компании-плательщика.

Самовывоз заказа

Отгрузка товаров из наличия на складе производится по адресу: г.Минск, ул. Шаранговича, 7.
